Insertar/Superficie |
Ayuda TK-GIT |
|
 |
Las superficies son elementos similares a las Conexiones, diferenciándose de éstas en que la medición se realiza en metros cuadrados (aunque puede seleccionar cualquier otra unidad en Herramientas->Unidades).
Las superficies tienen aplicación en entidades cuyo precio es proporcional al área, pudiendo encontrar aplicaciones muy variadas, como placas, rejillas, o acabados de cerramientos, suelos y techos. Por ejemplo, en proyectos de instalaciones en obras ya ejecutadas, es frecuente el tener que hacer ciertos trabajos sobre los cerramientos del edificio, como podría ser la colocación de un falso techo donde no lo había, o un cajeado para una conducción vertical, etc.

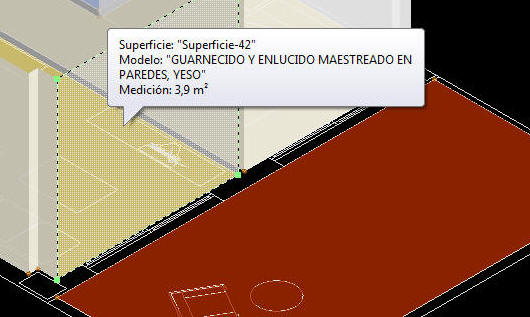

Una superficie se introduce en el dibujo de la misma manera que una Cara 3D, indicando los vértices del contorno (que debe ser plano).
El cuadro de propiedades de la superficie es similar al de las Conexiones:
- Nombre: Referencia que se le da a la superficie para identificarla dentro del proyecto.
- Forzar modelo: Activando esta casilla, se puede asignar un Elemento a la superficie. Haciendo clic en Seleccionar se abre un diálogo que permite elegir el elemento deseado dentro de la Base de Datos de Materiales de TK-GIT. Si no activa esta casilla, se le asignará el elemento por defecto (Datos->Generales).
- Superficie:
- Añadir: Añade (o descuenta, si el número es negativo), una cierta cantidad al área medida en el dibujo.
- Forzar: Si activa esta opción, el programa descartará el área medida en el dibujo para utilizar la que el usuario introduzca en la casilla adjunta.
