Insertar/Observador UGR	Ayuda TK-HE3

---

Descripción.

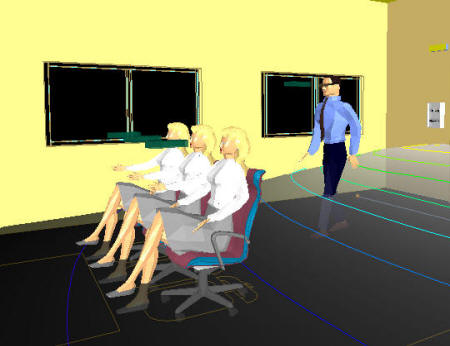

Esta opción añade al proyecto un símbolo que representa la posición y la orientación de un observador. Sobre este observador, TK-HE3 verifica que el índice de deslumbramiento unificado (UGR) queda dentro de los límites admisibles.

El DB-HE3 especifica la necesidad de calcular el UGR y reflejar el resultado obtenido en la documentación de proyecto, pero no impone unos límites concretos. Por defecto el programa tomará los límites del UGR asociados a la actividad de cada espacio, que son los definidos en la norma UNE 12464.1, sin embargo, el usuario puede variar para cada observador el límite UGR que considere oportuno.

La posibilidad de introducir observadores como símbolos es una de las novedades más importantes que presenta TK-HE3 con respecto a la aplicación ILwin. Con TK-HE3 no hay límite en el número de observadores, y éstos pueden dirigir la mirada hacia cualquier dirección, ya que el programa los calculará por separado.

El resultado de la comprobación del UGR queda reflejado en la ficha justificativa del HE3 (que puede generar con Resultados/Crear listado ), indicando, para cada espacio, el observador más desfavorable.

Cuando no hay observadores en el espacio, el programa verifica el UGR en todos los puntos en los que se realiza el cálculo, considerando la altura del plano UGR y la dirección UGR que puede especificar en las propiedades del espacio.

Propiedades.

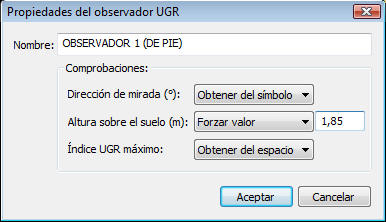

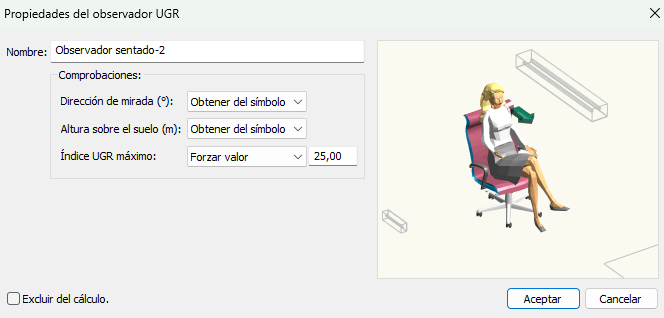

Un observador UGR tiene las siguientes propiedades:

• Nombre: texto que describe e identifica al observador.
• Dirección de mirada: puede elegir entre:
  • Obtener del símbolo: el UGR se calculará para la dirección del símbolo (marcada por la flecha verde que los dibujos tienen a la altura de los ojos)
  • Forzar valor: si se fuerza el valor, se ignora la orientación del símbolo y el UGR se calcula en la dirección especificada. La dirección se define como un ángulo descrito alrededor del eje OZ. Cuando el ángulo es igual a 0º, la dirección de comprobación del UGR se corresponde con el eje X positivo.
• Altura sobre el suelo:

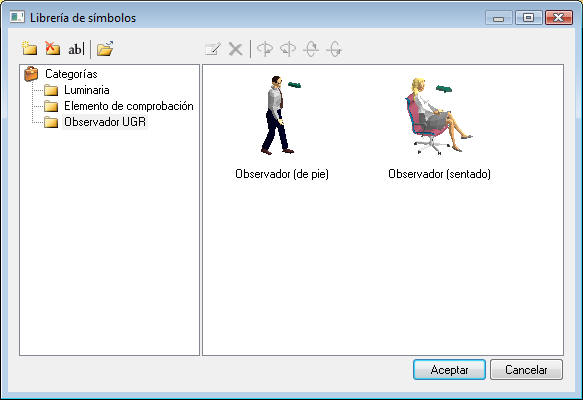

  • Obtener del símbolo: el UGR se calculará a una altura igual al 90% de la altura total del símbolo. Por eso en TK-HE3 existen dos símbolos de observadores por defecto: uno de pie y otro sentado.
  •
• Forzar valor: si se fuerza el valor, el programa ignora el tamaño del símbolo, y toma la altura en el punto indicado por el usuario.
• Índice UGR máximo: dos opciones:
  • Obtener del espacio: el programa tomará el límite UGR asociado al espacio.
  • Forzar valor: el programa tomará como límite del UGR el valor especificado por el usuario.
