Menú Insertar\Acumulador Consumo

---

Descripción

Un acumulador para el consumo de ACS servirá principalmente para almacenar de forma eficiente la energía térmica, transferida desde los captadores solares, en el agua caliente sanitaria; para que pueda ser usada posteriormente. Para la aplicación de ACS, el área total de los captadores tendrá un valor tal que se cumpla la condición:

50<V/A<180

Siendo A, la suma de las áreas de los captadores (m²), y V, el volumen del depósito de acumulación solar (l).

Desde el menú Insertar podemos  colocar un Acumulador consumo. El programa nos ofrece escoger un símbolo para este elemento de la Librería de símbolos. Una vez seleccionado, Aceptamos y lo situamos en el Área gráfica con un primer punto. El programa nos pide un segundo punto para definir la rotación. Para introducir unos grados concretos de rotación podemos utilizar el menú contextual (antes del segundo punto, botón derecho del ratón y opción Fijar rotación).

Las propiedades del Acumulador las tratamos en el siguiente apartado.

En el caso de haber utilizado el Asistente (menú Datos\Asistente...) para definir la instalación de energía solar térmica, no será necesario seguir los pasos anteriores ya que dicho asistente dibuja la instalación a partir de unos datos previos.

En el caso de insertar o modificar la situación de este elemento debemos tener en cuenta el sentido de circulación del fluido, que podemos conocer observando el sentido del circulador. Cuando se conecten las tuberías, la entrada del fluido al Acumulador debe realizarse por el tramo rojo del Acumulador, siendo la salida por el tramo azul.

Propiedades del Acumulador Consumo

La manera más rápida para acceder a las propiedades de un elemento de cálculo es cliquear sobre éste dos veces seguidas. Las siguientes imágenes muestran las propiedades de este elemento y se explicarán a continuación:

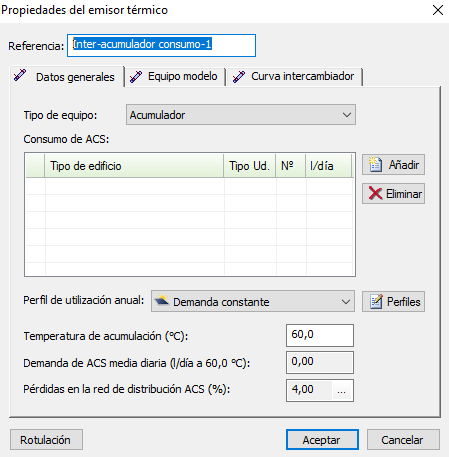

En esta parte se verán las propiedades comunes (Referencia y Rotulación) y las concernientes a la pestaña Datos generales.

Referencia: Nombre con el que se podrá identificar este elemento dentro del programa, y de los documentos que genera.

Tipo de equipo: El programa implementa los siguientes tipos:

• Acumulador.
• Inter-acumulador primario.
• Inter-acumulador secundario.

Consumo de ACS: Este cuadro se rellena utilizando los botones "Añadir" y "Eliminar". Al pinchar en Añadir, el programa ofrece las Demandas de ACS que se encuentran en la Base de datos. Una vez Seleccionada y Aceptada, aparecerá en la tabla:

• El tipo de edificio.
• El tipo de la unidad de uso.
• El número de unidades de uso.
• El consumo diario por unidad de uso (l/día).
• La temperatura de referencia del consumo (ºC).

Perfil de utilización anual: El programa ofrece la posibilidad de elegir, y también modificar (con el botón "Perfiles"), cinco perfiles de demanda tipo:

• Demanda en periodo vacacional.
• Demanda preferente en verano.
• Demanda preferente en invierno.
• Perfil normalizado anual de consumo.
• Demanda constante.

Temperatura de acumulación (ºC).

Demanda de ACS media diaria (l/día a 60,0 (ºC).

Pérdidas en la red de distribución ACS (%).

Rotulación: A la hora de obtener un detalle o un plano con este elemento, podemos elegir qué información queremos que aparezca Activándola en la siguiente lista:

• Nombre/Referencia.
• Modelo.
• Caudal de fluido.
• Pérdida de presión.
• Capacidad de acumulación.
• Superficie intercambio.
• Potencia intercambiador.
• Temperaturas e/s (entrada y salida).

En el caso de haber utilizado el Asistente (menú Datos\Asistente...) para definir la instalación de energía solar térmica, no será necesario rellenar las propiedades anteriores.

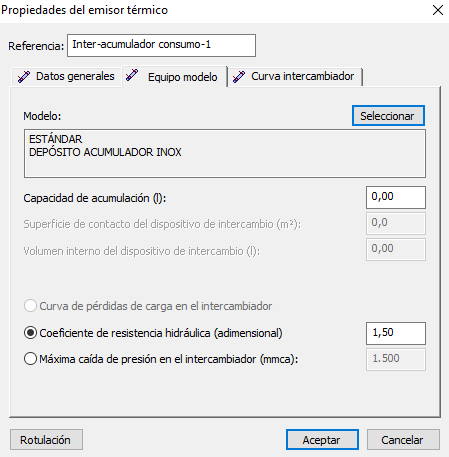

En esta parte se verán las propiedades de la pestaña Equipo modelo.

Modelo: Mediante el botón "Seleccionar" podemos escoger un Acumulador de consumo de la Base de datos, diferente al que aparece en la ventana informativa por defecto.

Capacidad de acumulación (l).

Superficie de contacto del dispositivo de intercambio (m²): Esta opción está disponible para los Tipos de equipo: Inter-acumulador primario y secundario; que se selecciona en la pestaña Datos generales.

Volumen interno del dispositivo de intercambio (l): Esta opción está disponible para los Tipos de equipo: Inter-acumulador primario y secundario; que se selecciona en la pestaña Datos generales. Este dato debe estar indicado en la Base de datos del programa, y que el fabricante deberá facilitar.

Curva de pérdidas de carga en el intercambiador.

Coeficiente de resistencia hidráulica (adimensional).

Máxima caída de presión en el intercambiador.

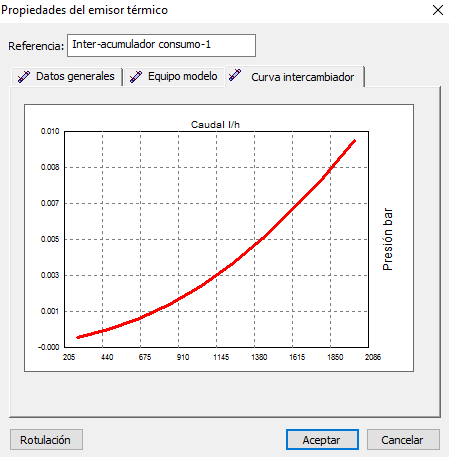

La última pestaña Curva intercambiador muestra la curva Caudal/Presión del intercambiador del inter-acumulador.

Después de realizar las modificaciones pertinentes pincharemos sobre el botón Aceptar.
