Menú Insertar\Intercambiador ExteriorDescripción
Un intercambiador de calor es un equipo que realiza la transferencia de calor de un fluido portante al fluido del resto de la instalación. Se denomina exterior o independiente al situarse externamente al acumulador.
Para disponer de un Intercambiador exterior nos dirigimos a dicha opción en el menú Insertar. El programa nos ofrece escoger un símbolo para este elemento de la Librería de símbolos. Una vez seleccionado, Aceptamos y lo situamos en el Área gráfica con un primer punto. El programa nos pide un segundo punto para definir la rotación. Para introducir unos grados concretos de rotación podemos utilizar el menú contextual (antes del segundo punto, botón derecho del ratón y opción Fijar rotación).
Habrá que prestar especial atención a este objeto, ya que el objeto quedará bajo la cota del primer punto de inserción. Para colocarlo en la posición deseada podemos utilizar las teclas "Re Pág" y "Av Pág" para bajar y subir, respectivamente, al objeto. La distancia de desplazamiento de estas teclas se puede modificar en la opción Paso Z de las propiedades del Plano de trabajo (menú Herramientas).
Las propiedades del Intercambiador exterior las veremos en el siguiente apartado.
En el caso de haber utilizado el Asistente (menú Datos\Asistente...) para definir la instalación de energía solar térmica, no será necesario seguir los pasos anteriores ya que dicho asistente dibuja la instalación a partir de unos datos previos.
Propiedades del Intercambiador Exterior

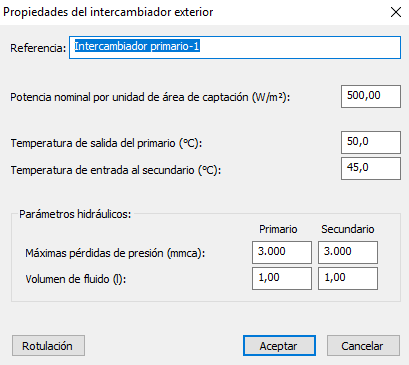

La manera más rápida para acceder a las propiedades de un elemento de cálculo es cliquear sobre éste dos veces seguidas. A continuación explicamos que significan estas propiedades y que vemos en siguiente cuadro:
Referencia: Nombre con el que se podrá identificar este elemento dentro del programa, y de los documentos que genera.
Potencia nominal por unidad de área de captación (W/m2). Este valor del Intercambiador exterior lo debemos conseguir del fabricante. El intercambiador que seleccionemos debe tener una potencia igual o superior a la potencia mínima definida en el apartado 3.3.4 del DB HE4.
Temperatura de salida del primario (ºC).
Temperatura de entrada al secundario (ºC).
Parámetros hidráulicos:
- Máximas pérdidas de presión (mmca), en el primario y en el secundario.
- Volumen de fluido (l), en el primario y en el secundario.
Rotulación: A la hora de obtener un detalle o un plano con este elemento, podemos elegir qué información queremos que aparezca Activándola en la siguiente lista:
- Nombre/Referencia.
- Potencia.
- Temperatura e/s (entrada y salida) primario.
- Temperatura e/s (entrada y salida) secundario.
- Diferencia logarítmica media de temperaturas.
- Eficiencia del intercambio.
- Coeficiente global de transferencia de calor.
- Número de unidades de transferencia.
Después de realizar las selecciones pertinentes pincharemos sobre el botón Aceptar.
