Cuadro eléctrico.

Esta opción está disponible dentro del capítulo de Sala de calderas, por tanto necesitará licencia del módulo TK-SC.

Esta opción es accesible desde:

• Menú Insertar.
• Botón  de la barra insertar.

Esta opción añade al dibujo un símbolo que representa un cuadro eléctrico. El RITE establece la necesidad de colocar dicho elemento en las proximidades del acceso. A tal efecto, TK-SC incorpora una opción en el cuadro Datos/Generales que permite limitar la distancia entre el acceso y el cuadro eléctrico, en base a la que el programa realiza las comprobaciones oportunas.

Para añadir un cuadro eléctrico a la sala de calderas:

1. Acceda a esta opción.
2. Elija, en la librería de símbolos, el símbolo que considere adecuado para la representación del cuadro.
3. Haga clic en el área de dibujo para determinar la posición del punto de inserción del símbolo.
4. Haga clic en el área de dibujo una segunda vez para determinar la rotación del símbolo.

Como ocurre con cualquier otro elemento gráfico, puede crear nuevos símbolos partiendo de existentes mediante las herramientas de edición. Por ejemplo, puede copiar uno directamente con la herramienta Duplicar (). Otra forma de crear nuevas entidades utilizando herramientas de edición, es utilizando cualquier otra operación que implique un desplazamiento (Girar , Simetría , Escalar ) activando previamente la opción menú contextual -> Crear copia.

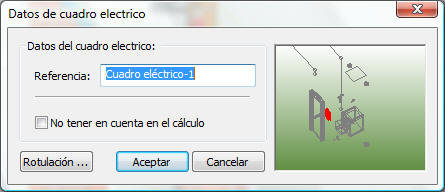

Si hace doble clic sobre un cuadro, o bien lo selecciona y accede a la opción de menú Datos->Entidades seleccionadas (), podrá modificar sus propiedades:

• Referencia: texto que describe e identifica al cuadro.
• No tener en cuenta en el cálculo: esta opción hace que el cuadro no sea comprobado.
• Rotulación:  abre el cuadro de Parámetros de rotulación.
