Datos/Generales	Ayuda TK - SPVE

---

Ámbito

Cuadro de diálogo disponible dentro del capítulo de Sobrepresión en vías de evacuación. Para acceder a este capítulo (o crear uno nuevo) necesitará licencia del módulo TK-SPVE.

Acceso.

Esta opción es accesible únicamente desde la opción de menú Datos->Generales.

Descripción.

Este cuadro de diálogo está formado por tres solapas:

• Solapa Capítulo.
• Solapa Opciones por defecto.
• Solapa Clasificación de los sistemas presurizados.
• Etiquetas.

Solapa "Opciones por defecto"

Estos datos son valores iniciales para asignarlos por primera vez en sus elementos respectivos. Después el usuario podrá cambiarlos en dichos elementos.

• Estanquidad de las paredes: Se define de forma general un único grado de estanquidad para todas las paredes del edificio cuyos valores pueden ser: Estanca, Media, Permeable y Muy permeable. Este valor se usará para los cerramientos verticales que no tienen forzado su propio grado de estanquidad en las propiedades del espacio al que pertenecen.
• Ventanas en vías de evacuación:
  • Tipo: Se fija un único tipo para todas las ventanas situadas en espacios de vías de evacuación que no tengan forzado su propio tipo de ventana. Los tipos son:
    1. Oscilante, sin burlete.
    2. Oscilante y con burlete.
    3. 3 Deslizante.
  • El tipo será usado durante el cálculo de caudales de fuga de aire por ventanas cerradas.
  • Hojas: 1 ó 2. Se asignará a todas las ventanas que no tengan forzada su propio nº de hojas.
• Puertas en vías de evacuación:
  • Detectar automáticamente las salidas finales de evacuación: Con esta opción activada, el módulo localiza de forma automática aquellas puertas que constituyen una salida final de recorrido de evacuación. El criterio para considerar una salida final es toda puerta situada en planta baja (la primera planta sobre rasante) que comunica un espacio con el exterior, es decir, no existe ningún espacio situado al otro lado de la puerta. Cualquier otra consideración de salida final deberá ser forzada manualmente en la puerta correspondiente. No se permite detectar automáticamente y forzar manualmente salidas finales al mismo tiempo. Por tanto si desea añadir otras salidas finales, además de las detectadas automáticamente, deberá desactivar esta opción y forzar todas las salidas finales manualmente incluida la que se detectó de forma automática. Para facilitar la desactivación de esta opción, se puede hacer directamente desde la ficha de cualquier puerta que se desee forzar manualmente.
  • Ancho máximo de una hoja de puerta: Es el ancho por defecto dado por el DB-SI. Este valor determinará de forma automática el nº de hojas que tendrá las diferentes puertas en función de sus dimensiones gráficas. Si una puerta tiene un ancho mayor de este máximo se entiende que tiene más de una hoja, y el ancho da cada hoja será la mitad del ancho total de la puerta. Opcionalmente se podrá forzar el nº de hojas en cada puerta.
  • Puerta que abre hacia el espacio presurizado desde otro no presurizado:
    • Diferencial de presión máximo a ambos lados de la puerta [dP]: Este dato se usa para el cálculo de área de paso de emisión de aire y las fuerzas de apertura de la puerta. El valor por defecto de 60 Pa viene dado por la norma UNE-EN 12101-6:2005.
    • Fuerza máxima a ejercer en el tirador de la puerta [F]: Dato usado en el cálculo de fuerzas de apertura de la puerta de evacuación cuyo valor por defecto de 100 N dado por la norma UNE-EN 12101-6:2005 puede ser cambiado a otro valor dependiendo de la norma que desee aplicar. Por ejemplo según DB-SUA 3 en el punto 3 y 4 del apartado 1: «La fuerza de apertura de las puertas de salida será de 140 N, como máximo, excepto en las situadas en itinerarios accesibles, en las que se aplicará lo establecido en la definición de los mismos en el anejo A Terminología (como máximo 25 N, en general, 65 N cuando sean resistentes al fuego).»
    • Fuerza a ejercer en el tirador de la puerta, para vencer la resistencia inherente de la misma a abrirse, sin que se le aplique una presión diferencial [Fdc]. Si el valor es cero se entiende que no se conoce dicha fuerza y se aplica la diferencia de presión máxima en la fórmula tal como indica el apartado A.6.1 de la norma norma UNE-EN 12101-6:2005:
    •
    • Distancia desde el centro del tirador de la puerta hasta el extremo vertical de la puerta más próxima a aquél [d].. Dato usado conjuntamente con Fdc para calcular las fuerzas de puertas en vías de evacuación.

Solapa "Clasificación de sistemas presurizados".

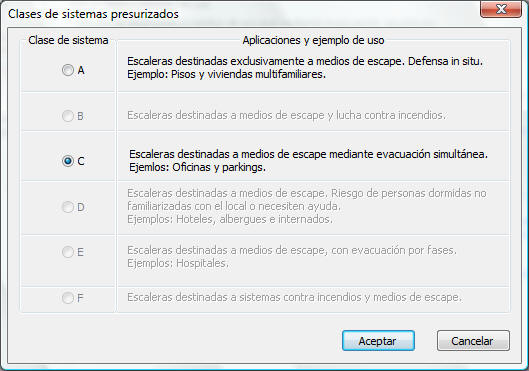

Este diálogo contiene una única opción: Clase de sistema presurizado para el edificio, que permite cambiar la clase de sistema presurizado para el proyecto actual. El programa detecta, en el momento de crear el capítulo, que clase de sistema le corresponde en función del uso del edificio. Para cambiar la clase, haga clic en el único botón del cuadro, y elíjala en el cuadro emergente:

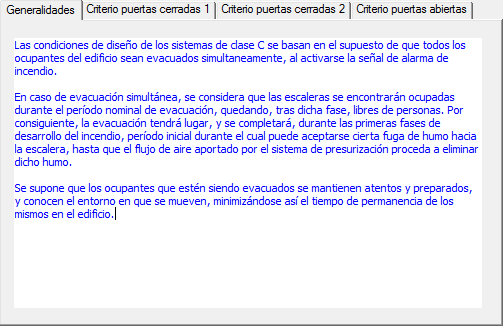

Actualmente sólo se contemplan las clases A y C (en futuras actualizaciones se extenderá la funcionalidad de TK-SVPE a los demás casos). La clase escogida determina los parámetros de diferencia de presión y la condición de puerta cerrada y abierta que se van a aplicar en las vías de evacuación presurizadas durante el proceso de cálculo de caudales de aire. Las características y condiciones de la clase escogida se detallan en este dialogo dentro de las páginas de propiedades Generalidades, Criterio puertas cerradas y Criterio puertas abiertas.
