Calcular/Aislamiento acústico / Opción simplificada	Ayuda TK - HR

---

Esta opción se ejecuta desde el capítulo Edificio, pero para utilizarla necesitará tener instalado y licenciado en su equipo el módulo TK-HR: Protección frente al ruido.

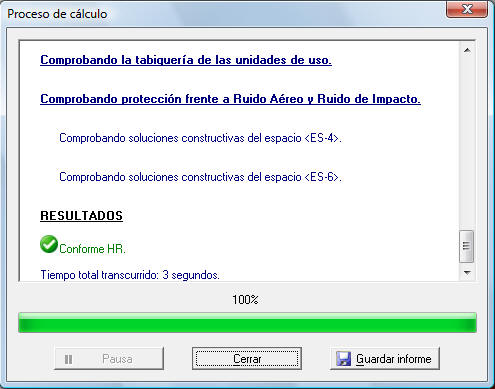

Al ejecutar esta opción se inicia el proceso de cálculo que permite comprobar el cumplimiento del CTE-DB-HR, siguiendo la opción simplificada. Si quiere obtener ayuda sobre los pasos a seguir para justificar antes de iniciar el cálculo, consulte: TeKton3D-HR - Protección frente al ruido.

El cálculo comprende dos fases:

• En una primera fase el programa comprueba que la disposición de soluciones constructivas y unidades de uso es la correcta:
  • Verifica que las soluciones constructivas que necesitan ser justificadas tienen los datos acústicos.
  • Comprueba que las soluciones constructivas que necesitan trasdosados efectivamente los tienen.
• La segunda fase aplica la opción simplificada del CTE-DB-HR3, para calcular el aislamiento acústico a ruido aéreo y a ruido de impactos. Esta fase no se inicia hasta que se hayan solucionado todas las posibles incidencias en la primera

Errores frecuentes.

El tipo constructivo de un elemento no tiene definidas las propiedades relacionadas con la protección frente al ruido.

Este error indica que alguno de los tipos constructivos empleados en el edificio no tiene definidas sus propiedades acústicas. Para solucionar este problema tiene dos opciones:

1. Sustituya el elemento constructivo por otro similar, pero que sí contenga los datos acústicos. En la base de datos de Elementos constructivos encontrará la carpeta CAT-EC que contiene todas las soluciones constructivas del Catálogo de Elementos Constructivos oficial del CTE.
2. Vaya a la base de datos de Elementos constructivos y en la solapa Protección frente al ruido desactive la opción Datos de acústica desconocidos. Estos datos se obtienen mediante ensayos, así que deberá buscar estos valores en documentación de productos acreditados, o bien en el propio Catálogo de Elementos Constructivos del CTE.

El tipo constructivo de un hueco no tiene definidas las propiedades relacionadas con la protección frente al ruido.

Este error es idéntico al anterior, pero en el caso de huecos. Además de lo indicado en el caso anterior, puede ser que aparezca en puertas y ventanas que en principio no deberían justificarse. Esto puede ocurrir en recintos que erróneamente se han definido como protegidos cuando en realidad no lo son.

Este error es habitual cuando se quiere justificar una unidad de uso como un único espacio, es decir, sin haber subdividido previamente los recintos interiores de ésta. Por ejemplo, la puerta de acceso al exterior de una vivienda unifamiliar suele dar a un recinto no considerado como protegido por el CTE-DB-HR (pasillo o vestíbulo), no siendo necesaria la justificación; sin embargo, si en TeKton3D tenemos una puerta de este tipo junto a un espacio con actividad "Plantas de viviendas", el programa interpretará el recinto como protegido y comprobará las puertas para que cumplan los requisitos establecidos por el CTE-DB-HR.

¿Y qué hacer cuando sí hay que justificar estas puertas pero no tenemos datos acústicos? El CTE establece que en ciertos casos se debe justificar el aislamiento acústico de las puertas, pero en el Catálogo de Elementos Constructivos sólo se aportan datos de puertas metálicas (conocidas como "puertas acústicas"). Además, los datos acústicos de las puertas se obtienen de ensayos de laboratorio, así que resulta complicado encontrar el índice R_A de una puerta convencional. En estos casos, habrá que "esquivar" la norma, como por ejemplo:

• Puertas de recintos protegidos que dan al exterior, como por ejemplo, puertas de balcones. En ausencia de datos acústicos para puertas convencionales, es preferible modelar estos elementos como ventanas.
• Puertas de unidades de uso que dan a zonas comunes, como por ejemplo, la puerta de entrada a un piso. En este caso no parece lógico indicar que se trata de ventanas. Lo que se debe hacer es editar la base de datos de Elementos constructivos y crear una puerta a partir de una existente, a la que asignaremos el R_A que se necesita en el proyecto. En la base de datos encontrará dos puertas de madera con índices R_A de 20 dBA y 30 dBA.

El hueco  de un elemento constructivo escogido como fachada, cubierta o suelo en contacto con el exterior, no cumple el valor mínimo del índice global de reducción acústica ponderado A, para ruido exterior dominante de automóviles y aeronaves.

Este error indica que no se cumplen los valores mínimos de la tabla 3.4 del CTE-DB-HR para huecos en fachadas. Esto no quiere decir que el programa esté considerando que el ruido exterior dominante tenga su origen en aeronaves (opción que se puede ajustar en Datos->Generales), lo que supondría un incremento de 4 dB en el índice de ruido día, sino que la magnitud R_A,tr, definida en el CTE como "índice global de reducción acústica ponderado A, para ruido exterior dominante de automóviles y aeronaves" no llega a los mínimos de la tabla 3.4.

Para solucionar este problema, cambie el elemento actual por una solución constructiva con un R_A,tr mayor.

El elemento de separación vertical tipo 1 no tiene trasdosado.

En aquellas situaciones en las que el CTE-DB-HR exija la colocación de un elemento constructivo tipo 1, la solución constructiva debe llevar trasdosado en ambas caras, que de acuerdo con el Anejo A se define como un elemento suplementario del elemento constructivo vertical. Se consideran los trasdosados siguientes:

1. una o varias placas de yeso laminado sujetas a un entramado;
2. un panel formado por una placa de yeso y una capa de material aislante adherido al elemento base;
3. al conjunto formado por una hoja de fábrica con bandas elásticas perimétricas y una cámara rellena con un material absorbente, poroso y elástico.
