Procedimiento de uso.

Esta opción se ejecuta desde el capítulo Edificio, pero para utilizarla necesitará tener instalado y licenciado en su equipo el módulo TK-HR: Protección frente al ruido.

Utilizando esta opción, podrá comprobar si uno o varios recintos cumplen las exigencias del DB-HR 2.2, relativas a acondicionamiento acústico (tiempo de reverberación y absorción acústica), por medio de la opción simplificada (DB-HR 3.2.3).

Para iniciar el cálculo, seleccione los espacios a comprobar y ejecute esta opción. Si no tiene ningún espacio seleccionado, TK-HR calculará todos los recintos del edificio.

Opción simplificada DB-HR 3.2.3.

Aplicabilidad.

Esta opción será aplicable a:

• Aulas, salas de conferencias de hasta 350 m³, con geometría prismática. En caso recintos con formas abovedadas, el método no garantiza el confort acústico, debiendo en estos casos recurrir a un estudio específico que garantice las condiciones acústicas del recinto.
• Restaurantes y comedores.

Método de cálculo.

Este método se basa en comprobar la validez de los tratamientos absorbentes del techo, comparando el coeficiente de absorción acústica medio del material o techo suspendido con el mínimo indicado en CTE-DB-HR 3.2.3.1, calculado a partir de la altura del recinto (h) y la superficie de techo (S_t),  según se indica:

Valor mínimo del coeficiente de absorción acústica medio del material
Aulas de volumen hasta 350 m3 sin butacas tapizadas:
Aulas de volumen hasta 350 m3 con butacas tapizadas fijas:
Restaurantes y comedores:



En aquellos casos en los que no sea posible encontrar un material o un techo suspendido con el valor de a_m,t requerido según la tabla anterior, deben utilizarse además tratamientos absorbentes adicionales al del techo en el resto de los paramentos, de manera que se verifique que la suma de los productos a_m,i · S_i (coeficiente de absorción acústica del material por su superficie de aplicación) sea igual o mayor al límite a_m,t de la tabla anterior multiplicado por a superficie de techo (S_t):



Resultados de cálculo.

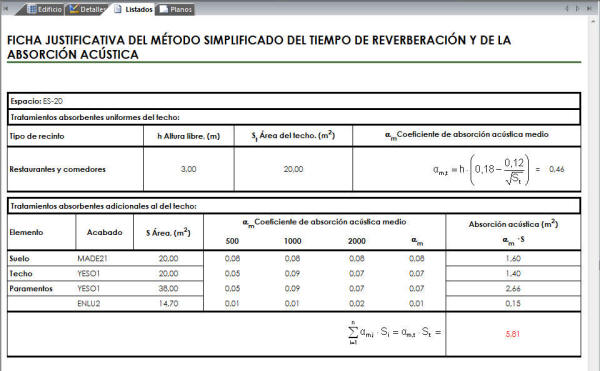

Este proceso de cálculo permite generar la "Ficha justificativa del método simplificado del tiempo de reverberación", conforme al anejo K.4:
