Descripción
El esquema de la instalación debe tener como mínimo los siguientes elementos:
- Generador térmico (caldera o bomba de calor).
- Circulador.
- Vaso de expansión.
- Tuberías de ida y retorno.
- Armario de colectores.
- Unidades terminales de tipo Superficie Radiante.
Cuando se parte de una sincronización con el módulo TK-CDT los símbolos correspondientes al generador térmico y a las unidades terminales ya están dibujados, por lo que básicamente queda seleccionar la ubicación de los armarios de colectores y diseñar el trazado de las conexiones entre elementos.

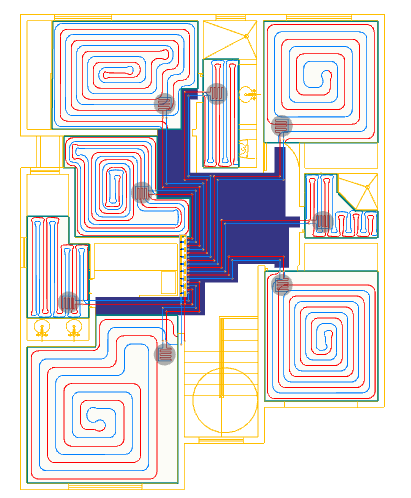

Tenga en cuenta que si las tuberías van empotradas en el suelo, no es admisible el cruce entre ellas, por lo que se debe elegir de forma muy cuidadosa la posición de los símbolos así como el recorrido de las tuberías que los conectan. Sitúe el armario de colectores en la posición lo más centrada posible respecto de las superficies radiantes a las que va a alimentar, y prevea una zona libre de obstáculos para realizar el tendido de las tuberías, teniendo en cuenta que esta zona también actuará como emisor térmico.

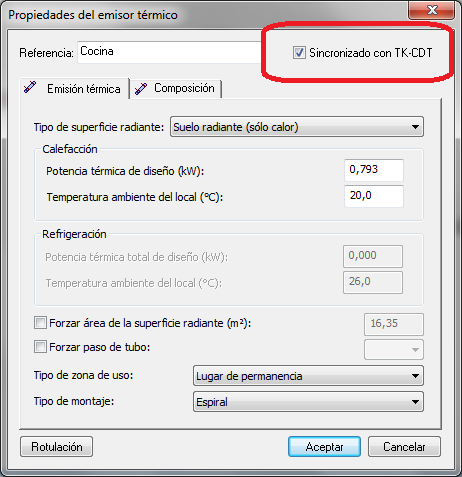

Para poder cambiar de posición los símbolos sincronizados desactive la casilla “Sincronizado con TK-CDT”. Tenga en cuenta que una vez movido un símbolo procedente de la sincronización, se deberán restablecer las conexiones también en el capítulo de origen, es decir, en TK-CDT.
El conexionado entre elementos se realiza como en cualquier otro módulo de TeKton3D, utilizando los elementos de tipo “Tubería” y los ”Puntos de conexión” de cada símbolo. Tenga en cuenta que si insertó las unidades terminales elevadas respecto de la cota de planta (0,1 m en las recomendaciones anteriores) lo mismo debe hacer con las tuberías y con el armario de colectores.
A continuación se indica para cada tipo de elemento el orden de enlace de sus puntos de conexión:
Tuberías, válvulas de corte y superficies radiantes
En todos los casos se dispone de dos puntos de conexión, sin que exista ningún tipo de condición especial respecto al orden en que han de establecerse las conexiones.

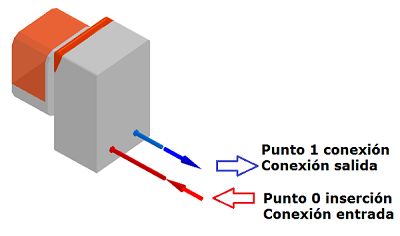

Generador térmico (Caldera o bomba de calor):
- Punto de conexión 0 (punto de inserción), de color rojo en los símbolos de la librería, representa el punto de entrada del agua.
- Punto de conexión 1, de color azul en los símbolos de la librería, representa la salida del agua hacia las unidades terminales.
El color de los terminales es el indicado anteriormente independientemente del tipo de generador térmico y del modo de funcionamiento (calefacción o refrigeración).

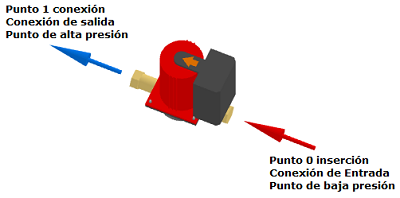

Circulador
- Punto de conexión 0 (punto de inserción), de color rojo en los símbolos de la librería, representa el punto de entrada del agua, la zona de baja presión, aspiración.
- Punto de conexión 1, de color azul en los símbolos de la librería, representa la salida del agua, la zona de alta presión, impulsión.
Armario de colectores
Los métodos de conexionado de este elemento están descritos en:
Mensajes de error relativos al conexionado de elementos

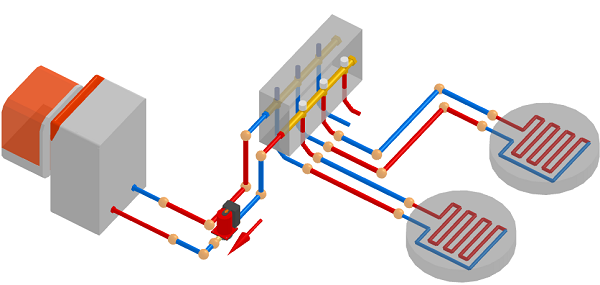

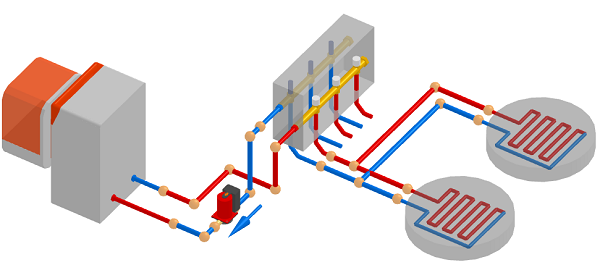

ERROR AC1: “Error en el conexionado de alimentación al armario de colectores"- "Intercambie conexiones entrada/salida: Caudal entrante nodo 0 (rojo)"
Este mensaje aparece cuando el programa detecta que de acuerdo a cómo está definido el circuito hidráulico primario (circulador y grupo térmico) el agua entra por el punto de conexión 1 (azul) del armario de colectores, cuando debería entrar por el conector 0 (rojo).
Verifique que el armario de colectores se ha conectado correctamente: Caudal entrante en nodo 0 y saliente en nodo 1.
ERROR AC2: “Conexión incorrecta en la salida número …” - “Cada salida debe alimentar una única superficie radiante”
Este mensaje aparece para prevenir las conexiones incorrectas, como por ejemplo un circuito que se deriva a dos unidades terminales de tipo superficie radiante. Cada circuito sólo puede alimentar a una unidad terminal.
ERROR SR2: "Conexiones no válidas" - Este mensaje de error tiene las mismas causas que el mensaje anterior.
ERROR AC3: "Conexión de Unidades terminales de diferente tipo"-"No es posible alimentar desde un mismo armario de colectores superficies radiantes y otros tipos de emisores"
No se pueden conectar Unidades Terminales de diferentes tipos al mismo armario de colectores.

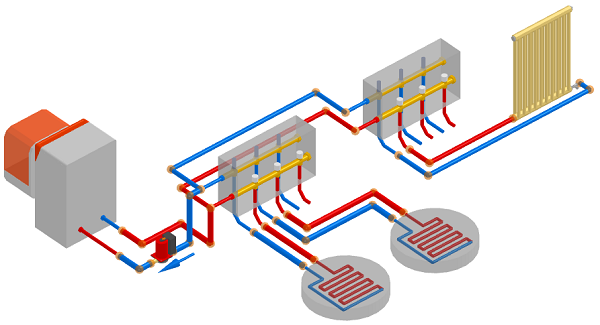

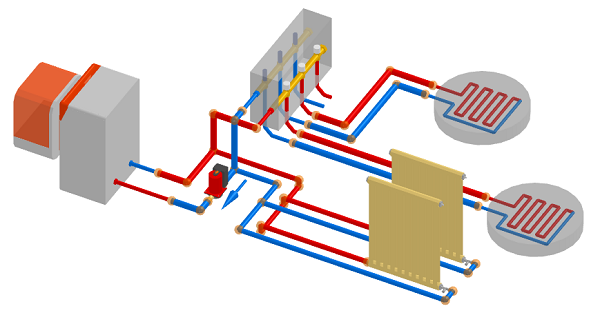

En el caso frecuente de sistemas con superficies radiantes y apoyo por emisores de alta temperatura, radiadores o paneles, es posible utilizar un armario de colectores específico para éstos últimos (figura caso a), o bien conectarlos directamente a la entrada del armario de colectores (figura caso b), que suele ser la solución más frecuentemente ofrecida por los fabricantes.

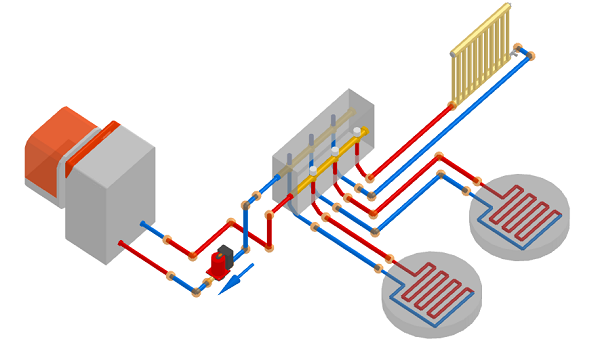

Opción de conexión antes de la entrada al armario de colectores:
