Descripción
Esta opción introduce en el edificio un símbolo que representa un equipo para Enfriamiento gratuito.
En las siguientes pestañas se aclaran varios aspectos a tener en cuenta:
Procedimiento de uso
Un equipo de enfriamiento gratuito se representa en el área de dibujo mediante un símbolo, y siempre que vaya a añadir una entidad de este tipo, se le solicitará qué tipo de símbolo desea añadir al dibujo, para lo que se abrirá la librería de símbolos (haga clic aquí para obtener ayuda sobre el dibujo y gestión de símbolos).
El símbolo que representa a la unidad de enfriador gratuito, sea la que sea, tiene una serie de
conexiones, que son los puntos que deben emplearse para indicar el sistema con
el que está relacionada, mediante el uso de la herramienta
Insertar/Relación gráfica (
).
El símbolo del Enfriamiento gratuito siempre hay que asociarlo a un sistema, por lo tanto debemos dibujar una relación gráfica que una el símbolo del recuperador con cualquiera de los dispositivos que forman parte del sistema.
Propiedades de la unidad de enfriamiento gratuito
Una vez colocado el símbolo que representa a la unidad de enfriamiento gratuito, podrá acceder al cuadro de propiedades de la misma, haciendo doble clic sobre su símbolo, o bien seleccionándolo y usando la opción de menú Datos/Entidades seleccionadas.
Referencia: Texto que se utiliza para describir al aparato y poder identificarlo en los documentos de los resultados que los contenga.
Escalar símbolos tras el cálculo.
Las opciones disponibles en este cuadro se organizan en dos solapas:

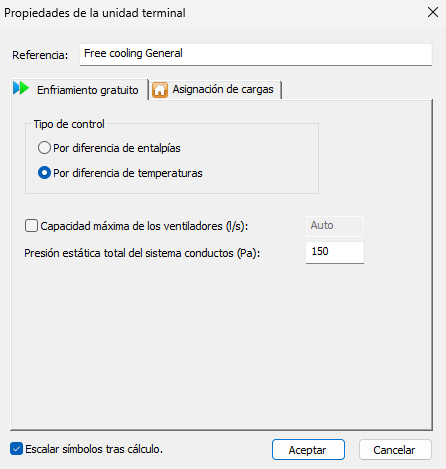

Enfriamiento gratuito
Estas son las propiedades en la primera pestaña:
Tipo de control. Con dos posibles opciones: por diferencia de entalpías o por diferencia de temperaturas entre el aire exterior y el aire en el interior de los locales.
Capacidad máxima de los ventiladores (l/s): Caudal máximo disponible en los ventiladores. Por defecto se toma el caudal total de aire exterior definido en las propiedades de ventilación de los locales tratados.
Presión estática total del sistema de conductos (Pa): Esta caída de presión se debe obtener una vez calculados los conductos asociados a la unidad, y se utiliza para calcular la energía que se requiere para mover el caudal de proyecto.

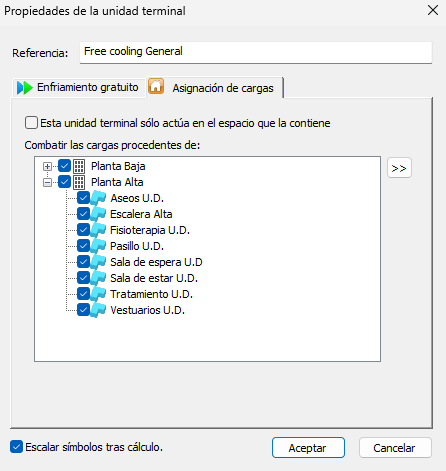

Asignación de cargas
Estas son las propiedades en la primera pestaña:
Esta unidad terminal sólo actúa en el espacio que la contiene: Por defecto se aplicará esta opción, que hace que el equipo de enfriamiento gratuito sólo combata las cargas de ventilación del espacio al que pertenece. Al activar esta casilla queda bloqueada la lista de cargas de "Combatir las cargas procedentes de". En el caso de querer editarla, desactive esta opción.
Combatir las cargas procedentes de: Esta lista permite especificar los espacios en los que vence las cargas de ventilación. Si está activada la opción "Esta unidad terminal sólo actúa en el espacio que la contiene", aparecerá bloqueada.
