Descripción

Esta opción añade al dibujo un símbolo que representa una ganancia sensible por la presencia de luminarias. La ganancia se asignará al espacio que contenga el símbolo. Los espacios de por sí, al asignarles una actividad, ya llevan predefinida una carga por iluminación, asociada a sus condiciones operacionales; con esta opción se podrá introducir una carga adicional.

La ganancia se puede definir de tres maneras:

1. Indicando el Valor de Eficiencia Energética de la Instalación (VEEI), de acuerdo con CTE-DB-HE3, y la iluminación media mantenida (E_m). De esta manera la potencia se obtiene de la siguiente expresión:

2.

3. El VEEI vendrá dado por la tabla 2.1 del CTE-DB-HE3.
2. Indicando directamente la potencia por unidad de superficie.
3. Indicando directamente la potencia instalada.



Propiedades

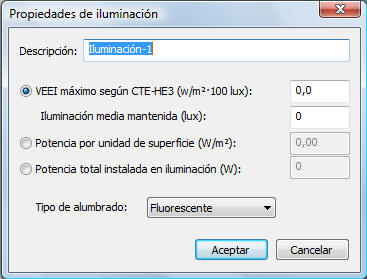

Si hace doble clic sobre el símbolo que representa la carga de iluminación, accederá a su cuadro de propiedades, que presenta las siguientes opciones:



Descripción: texto libre que describe la ganancia por iluminación.

VEEI máximo según CTE-HE3 (W/m²·100 lux): en caso de calcular la potencia por la primera opción, deberá indicar aquí el VEEI de acuerdo con la tabla anterior.

Iluminación media mantenida (lux): si calcula la potencia por el primer caso, deberá indicar aquí el valor de la iluminación media mantenida.

Potencia por unidad de superficie (W/m²): en caso de obtener la potencia por la segunda opción, deberá indicar aquí el valor de la potencia instalada por unidad de superficie.

Potencia total instalada en iluminación (W): si calcula la potencia por la tercera opción, deberá indicar aquí el total de potencia de iluminación instalada en el recinto, teniendo en cuenta que esta potencia es adicional a la predefinida por la actividad.

Tipo de alumbrado: existen dos posibilidades:

• Fluorescente: se refiere a alumbrado por tubos fluorescentes convencionales. En este tipo de alumbrado se considerará un incremento de la ganancia para considerar el calentamiento de la reactancia.
• Incandescente: cualquier tipo de alumbrado en el que se quiera considerar la ganancia igual a la potencia instalada. En el caso de alumbrado fluorescente con reactancia electrónica, con bajas pérdidas de calor, es aconsejable utilizar este tipo de alumbrado en lugar de Fluorescente.
