Sistema
	TeKton3D / TK-CDT / Menú Insertar / Sistema	Ayuda iMventa Ingenieros

Descripción

El contenido de esta página se resumen en los siguientes apartados:

• Información de sistemas (información sobre tipos de Sistemas incluidos en TeKton3D).
• Procedimiento de uso.
• Propiedades del sistema.

Procedimiento de uso

 La opción de Insertar/Sistema introduce en el edificio un símbolo que representa un sistema de climatización. En el capítulo TK-CDT las instalaciones de climatización constan de tres elementos:

• Los Sistemas, que son aquellos equipos que marcan el origen de la instalación, producen frío o calor para distribuirlo por el edificio, bien por conducciones de agua, líneas de refrigerante o conductos de aire.
• Las Unidades terminales, que son aquellos equipos que tratan directamente el aire de los recintos a climatizar, como pueden ser los radiadores, los fan-coil, las bocas de impulsión o las unidades interiores de sistemas partidos. Toda unidad terminal depende de un sistema, pero no todos los sistemas necesitan de una unidad terminal, como por ejemplo las estufas eléctricas.
• Las Relaciones gráficas son líneas simples que determinan la dependencia entre unidades terminales y sistemas.

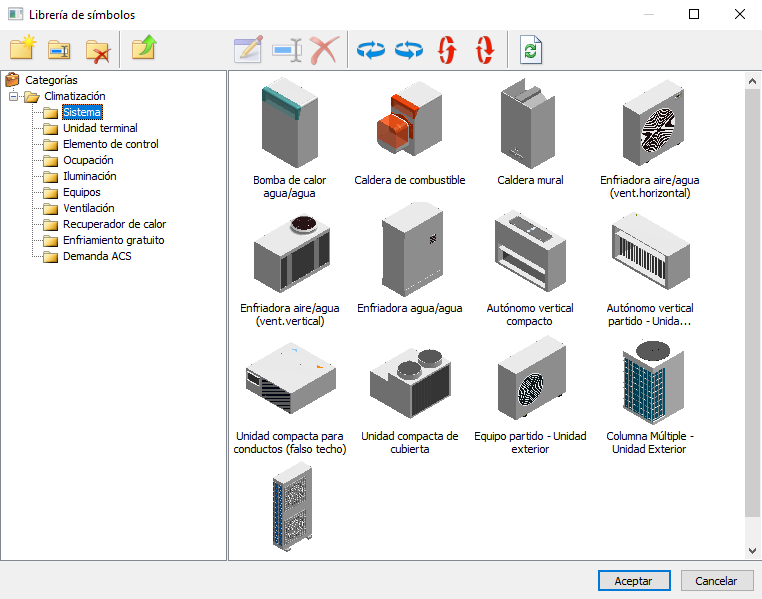

Un Sistema se representa en el área de dibujo mediante un símbolo. Para añadir un Sistema a su edificio, haga clic en el botón de la barra del capítulo actual. A continuación se abrirá la librería de símbolos, donde podrá elegir el que más se acerque al sistema que pretende instalar (haga clic aquí para obtener ayuda sobre el dibujo y gestión de símbolos).

Cada uno de estos símbolos 3D lleva asociado un tipo de equipo concreto (de acuerdo con la clasificación anterior), que podrá modificar a voluntad.

Algunos de estos símbolos (salvo las calderas, enfriadoras y el sistema "Equipo partido - Unidad exterior") son paramétricos, es decir, sus dimensiones se adaptarán al tamaño real cuando se le asigne un equipo de la base de datos al sistema (menú Calcular/Dimensionar equipos). Esta característica de la aplicación es muy útil para comprobar directamente en pantalla si las dimensiones del equipo se adaptan correctamente al edificio.

El símbolo que representa el sistema, sea el que sea, tiene una serie de conexiones, que son los puntos que deben emplearse para indicar las Unidades terminales con las que está relacionado, mediante el uso de la herramienta Insertar Relación Gráfica ().

Una vez dibujado el sistema, puede indicar al programa qué espacios climatiza este equipo y dibujar automáticamente las unidades terminales y las relaciones gráficas necesarias (ver ayuda al respecto).

Propiedades del sistema

Una vez definida la posición del símbolo, haciendo doble clic sobre el mismo, podrá acceder al cuadro de propiedades del sistema. El cuadro de diálogo de propiedades del sistema contiene además tres pestañas con diferentes opciones. Veamos cuáles son las comunes a todas:

• Nombre o referencia: Nombre que describe el sistema para que se pueda reconocer en los resultados.

Y cuáles está repartidas en las siguientes pestañas:

• Datos generales.
• Central de producción.
• Redes de distribución.

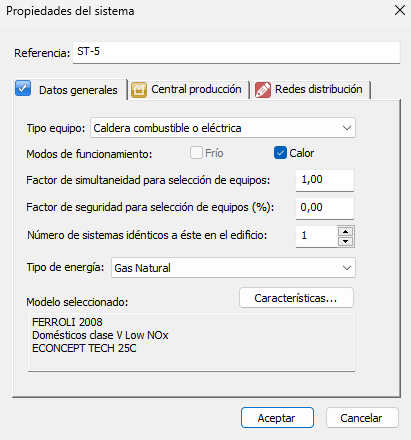

Datos generales

La pestaña Datos generales de un Sistema insertado en el capítulo TK-CDT contiene las siguientes opciones:

Tipo equipo: Tipo de equipo, teniendo en cuenta la clasificación dada en el apartado anterior, Introducción.

• Compacto expansión directa aire-aire.
• Unidad exterior expansión directa aire-aire partido.
• Unidad exterior expansión directa aire-aire VRF.
• Equipo expansión directa aire-agua.
• Caldera combustible o eléctrica.
• Equipo expansión directa aire-agua sólo calor.
• Equipo expansión directa agua-agua.

Modos de funcionamiento: En estas casillas deberá indicar si el sistema funcionará en régimen de verano (Frío), de invierno (Calor) o ambos.

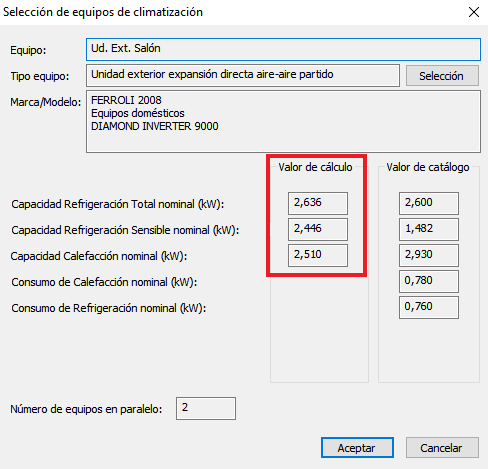

Factor de simultaneidad para la selección de equipos: Este factor de simultaneidad (en tanto por uno) se aplica únicamente a los Sistemas que tengan varias Unidades terminales, y que no vayan a funcionar al mismo tiempo. Indicando un valor menor a la unidad, que viene por defecto, se disminuirá la potencia requerida de cálculo (que no la carga térmica) a la hora de seleccionar el equipo de la base de datos con la opción del menú Datos/Seleccionar equipo... Es decir, los Valores de cálculo obtenidos por el programa tras Dimensionar equipos los reducirá en función de este factor y, así, podrá ajustar la selección:

Factor de seguridad para selección de equipos (%). Este factor de seguridad se aplicará de la misma manera que el anterior, sobredimensionando la potencia requerida y calculada tras la opción del menú Calcular/Dimensionar equipos.

Número de sistemas idénticos a éste en el edificio. Se obtendrán los resultados como si hubiese insertado uno o varios Sistemas iguales al que tiene definido para este caso.

Tipo de energía: Tipo de energía consumida por el sistema, asignada automáticamente por la aplicación si el equipo es eléctrico (todos los tipos salvo calderas). Determina los coeficientes de paso con los que se calculan los consumos de energía primaria y las emisiones de CO₂ (ver ayuda):

• Sin especificar.
• Gas Natural.
• Gases licuados de petróleo (GLP).
• Gasóleo.
• Fueloil.
• Carbón doméstico.
• Biomasa y biocarburantes.
• Electricidad.
• Electricidad extra-peninsular, de aplicación en Canarias, Baleares, Ceuta y Melilla.

Modelo seleccionado: Este cuadro de texto se rellenará con un equipo real de la base de datos, después de haber realizado los siguientes pasos:

• Ejecute la opción del menú Calcular/Dimensionar equipos.
• Mediante la opción del menú Datos/Seleccionar equipo... elija un Modelo de la base de datos.
• Entonces, en este campo aparecerá el Modelo seleccionado. Haga clic en el botón, Características..., y podrá acceder a una vista previa de los datos definidos en la base de datos para este equipo, donde podrá ver (pero no editar) los datos del equipo que seleccione.

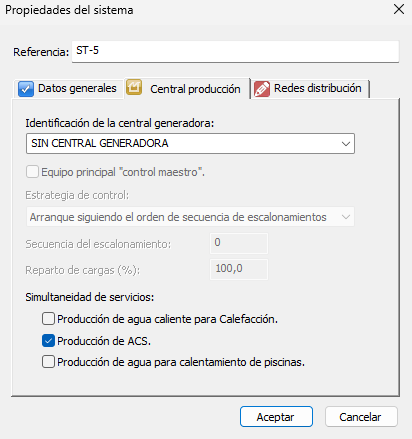

Central de producción

Si quiere tener en funcionamiento dos o más Sistemas (calderas, enfriadoras, bombas de calor…) deberá insertarlas, unirlas mediante una Relación gráfica (y al resto de elementos) y definir sus propiedades de las pestañas, Central de producción.

La pestaña, Central de producción, de un Sistema insertado en el capítulo TK-CDT contiene las siguientes opciones:

Identificación de la central generadora: Escriba, o seleccione si ya existe, el nombre de identificación del grupo de calderas que estén incluidas en la misma Central generadora, para que el programa pueda conocer qué elementos forman ese Sistema.

Equipo principal "control maestro": Únicamente uno de los Sistemas que formen la Central de producción podrá tener activa esta opción, la que vaya a tener el control maestro de funcionamiento, y a partir del cual su arranque podrá ser seguido en orden por el resto de escalonamientos (1, 2, 3,...). Por lo que, el Sistema que tenga el control maestro tendrá la opción, Secuencia del escalonamiento, con valor cero y sin poder editarlo.

Estrategia de arranque: Actualmente la estrategia de arranque sigue el orden de secuencia de escalonamientos.

Secuencia del escalonamiento: Para el Sistema con control maestro será la Secuencia de escalonamiento cero. El siguiente sistema o caldera en entrar en funcionamiento será el escalonamiento 1, y así sucesivamente.

Reparto de cargas: Establezca a cada Sistema qué porcentaje cubriría de la demanda necesitada.

Simultaneidad de servicios: Se utiliza para el cálculo de la Potencia de calentamiento del Sistema, de modo que se consideran simultáneos los usos que se indiquen. Por ejemplo, si las potencias necesarias por cálculo son: Pcalefacción = 256 kW; PACS = 53 kW y  Ppiscina = 145 kW.

• Si no se marca ninguno se toma el máximo: 256 kW;
• Si se marca simultaneidad Calefacción y ACS se tomaría una potencia de 309 kW.
• Se toma siempre la mayor entre la simultánea y las individuales, por tanto, en el caso de marcar sólo ACS, se tomaría 256 kW, que es el máximo de los tres usos.

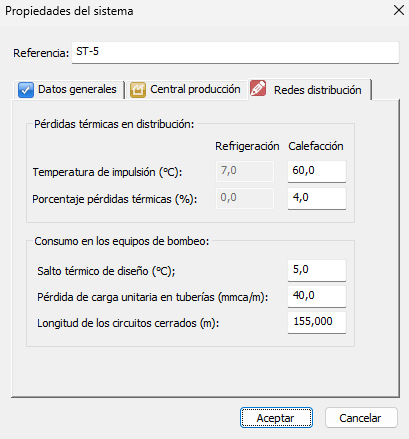

Redes de distribución

La pestaña, Redes de distribución, de un Sistema insertado en el capítulo TK-CDT contiene las siguientes opciones:

Para determinar las Pérdidas térmicas en distribución deberemos definir los siguientes parámetros:

• Temperatura de impulsión (ºC), del equipo tanto para el régimen de trabajo de refrigeración como de calefacción, según proceda.
• Porcentaje de pérdidas térmicas. En estos campos se pueden incluir las máximas pérdidas térmicas posibles, para que el programa las tenga en cuenta al calcular la capacidad de ese equipo (para el segundo proceso de cálculo, Dimensionar equipos). Se recuerda que en el apartado 6 de la IT 1.2.4.2.1.1 (R.I.T.E.), las pérdidas térmicas globales por el conjunto de conducciones no superarán el 4 % de la potencia máxima que transporta.

Para que el programa tenga en cuenta el Consumo de los equipos de bombeo de la red de distribución (para el último proceso de cálculo, Simular sistemas) el programa determinará la potencia eléctrica. Esa potencia se define en función del caudal que pasa por la bomba y de su altura manométrica; por lo que, deberemos proporcionar:

• Salto térmico de diseño (ºC) (valor necesario para el cálculo de caudal).
• Pérdida de carga unitaria en tuberías (mmca).
• Longitud de los circuitos cerrados (valor necesario para fijar la altura manométrica).
