Descripción
El menú Herramientas contiene funciones útiles que
complementan el resto de opciones del programa TeKton3D y sus capítulos.
Una de ellas son las relativas a Verificar la geometría de los espacios y
de los elementos que forman la envolvente del edificio (capítulo
TK-Edificio). La utilidad
principal radica en definir el edificio correctamente para que en la
herramienta unificada (HULC) no produzca mensajes de error evitables.
Las funciones que se podrá encontrar son:

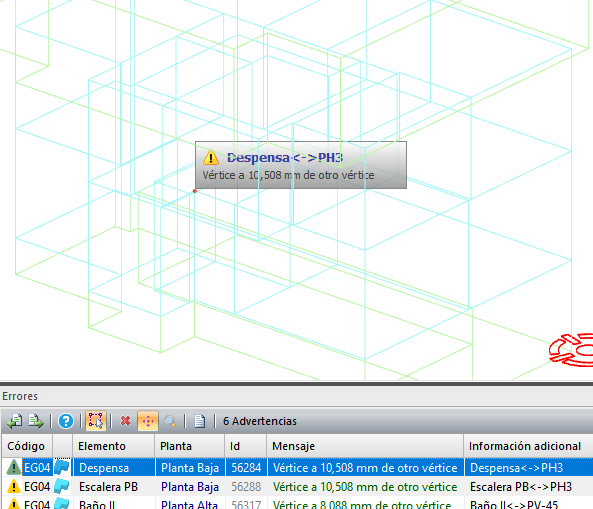

Al activar esta función, el programa realiza un proceso en el que detecta
posibles erratas gráficas que puedan afectar al exportar el edificio a HULC.
Después del proceso, en el panel Errores aparecerán mensajes de error y
advertencias con información al respecto. Al hacer clic sobre cada uno de
los ítem, el programa seleccionará en el entorno 3D los elementos afectados,
indicando con una marca de error el punto concreto.

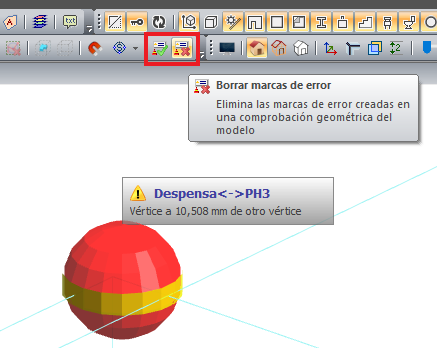

Para hacer que desaparezca la etiqueta del mensaje
que se indica en el entorno 3D utilice la opción, Borrar marcas de error.
En algunas ocasiones, las marcas de error pueden dificultar la visibilidad a
la hora de resolver la incidencia. Con la opción de Borrar marcas de
error se puede ocultar estas marcas del entorno 3D.
Para que vuelva a aparecer la marca, se deberá activar de nuevo el
mensaje (puede seleccionar otro y volver a seleccionar el primer ítem).
