Manual TK-HS1
	TeKton3D / Capítulos / Menú Ayuda / Manual de usuario / Manual TK-HS1	Ayuda iMventa Ingenieros

Descripción

A continuación se enumeran los apartados a seguir para el cálculo:

• Introducción
• Datos Generales / Protección frente a la humedad
• Comprobación del cumplimiento del DB-HS1
• Condiciones de las soluciones constructivas y comprobaciones realizadas por TK-HS1

1.- Introducción

Este capítulo del manual de TeKton3D contiene la información necesaria para que el usuario aprenda a utilizar el módulo TK-HS1 y comprenda su funcionamiento. El módulo TK-HS1 incorpora al capítulo Edificio una serie de herramientas que permiten evaluar el cumplimiento de la exigencia DB-HS1, según la cual «se limitará el riesgo previsible de presencia inadecuada de agua o humedad en el interior de los edificios y en sus cerramientos como consecuencia del agua procedente de precipitaciones atmosféricas, de escorrentías, del terreno o de condensaciones, disponiendo medios que impidan su penetración o, en su caso permitan su evacuación sin producción de daños».

Todas las comprobaciones que realiza el programa se realizan directamente en el capítulo Edificio, por tanto, no existe la necesidad de crear un capítulo nuevo para trabajar con TK-HS1.

La primera parte de este capítulo desarrolla un sencillo ejemplo con el que se pretende acostumbrar al usuario a utilizar el principal cuadro de TK-HS1 (Datos->Generales->Protección frente a la humedad). El ejemplo desarrollado en este capítulo se basa en la vivienda unifamiliar utilizada para el capítulo 2.1.

En la segunda parte (punto 4), se entra con más profundidad en el funcionamiento del programa, lo permitirá al usuario comprender las opciones del programa, así como el sentido de las advertencias y errores que muestra durante los procesos de comprobación.

2.- Datos Generales / Protección frente a la humedad

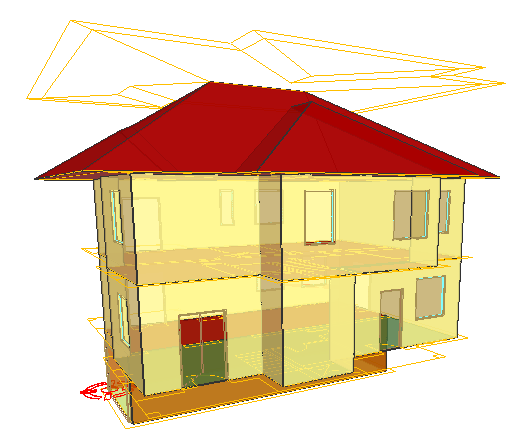

Abra el proyecto Ejemplo - manual.tk (por defecto localizado en ..\\TeKton3D\Ejemplos\01. Viv. unifamiliar aislada) para empezar a trabajar sobre él; para no modificar el ejemplo, guárdelo con otro nombre (Archivo->Guardar como) en cualquier ubicación de su equipo.

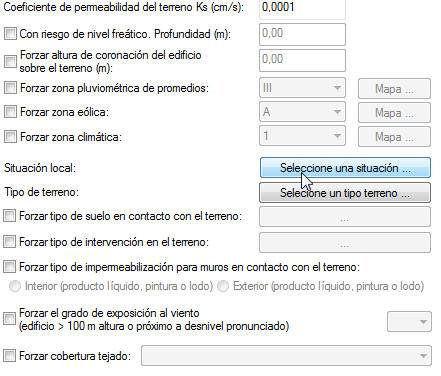

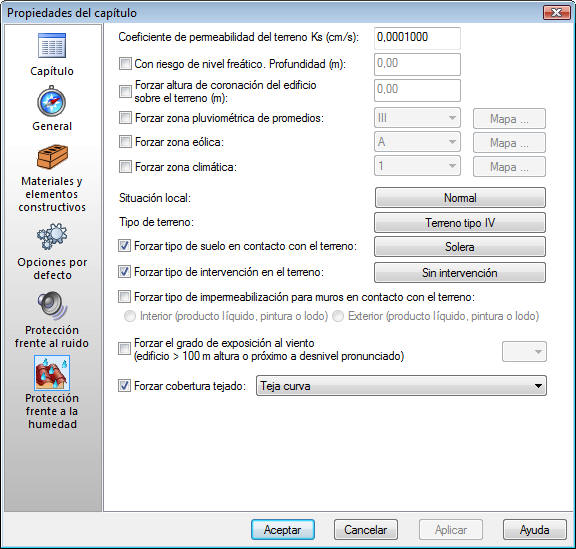

Dentro del mismo capítulo del Edificio, con la opción de menú Datos->Generales->Protección frente a la humedad se accede al principal cuadro de diálogo del módulo TK-HS1. Este cuadro cuenta con una serie de opciones que permiten definir los datos adicionales que necesita el módulo para realizar las comprobaciones. El significado de cada una de estas opciones se detalla a continuación:

2.1.- Coeficiente de permeabilidad (K_S)

El coeficiente de permeabilidad es un parámetro del terreno que mide la velocidad de paso del agua a través del mismo. Se mide en cm/s. Este coeficiente se puede determinar de varias formas, directamente a través de ensayos in situ o en laboratorio (con el uso del permeámetro), o bien de forma indirecta a partir de la granulometría y la porosidad del terreno.

De cara a la justificación del DB-HS1 no se exige un valor muy preciso de este coeficiente, ya que es un dato de entrada en las tablas 2.1 y 2.3 del DB-HS1, en las que se definen tres escalones:

• K_s ≥ 10^-2 cm/s: son terrenos muy permeables, como arenas y gravas limpias.
• 10^-5 cm/s ≤ K_s ≤ 10^-2 cm/s: la permeabilidad de estos terrenos es media - alta, y se pueden encontrar arenas muy finas, limos orgánicos e inorgánicos, mezclas de arena, limo y arcilla, depósitos de arcilla estratificada o suelos a priori impermeables (arcillas) modificados por la vegetación o la descomposición.
• K_s ≤ 10^-5 cm/s: suelos impermeables; dentro de este grupo se encontrarán normalmente las arcillas situadas por debajo de la capa de descomposición.

Para este ejemplo, fije un coeficiente de permeabilidad de 0,0001 cm/s, encajando el terreno en el segundo grupo.

2.2.- Nivel freático

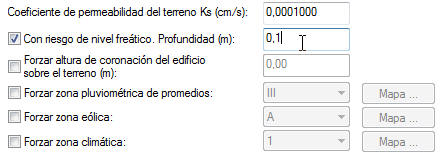

En caso de existir riesgo debido a la cota del nivel freático, debe indicarse en la casilla "Con riesgo de nivel freático", junto con la profundidad de éste. La existencia de nivel freático influye en las condiciones constructivas exigidas a los Muros, determinando lo que el DB-HS1 llama presencia de agua, que se considera:

• Baja cuando la cara inferior del suelo se encuentra por encima del nivel freático.
• Media, cuando la cara inferior del suelo está en la cota del nivel freático, o a menos de dos metros por debajo de éste.
• Alta,  cuando la cara inferior del suelo está por debajo del nivel freático y a más de dos metros de éste.

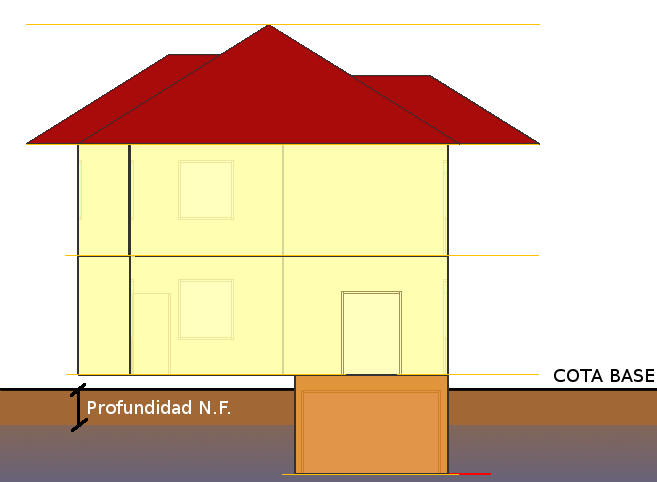

Para determinar la posición del nivel freático con respecto al edificio, el programa utiliza la Cota base de referencia, definida en el cuadro de Datos->Generales, y tiene en cuenta el espesor del suelo.

Para la vivienda ejemplo, no indique la presencia de nivel freático.

2.3.- Altura de coronación del edificio

Éste es un dato que el programa obtiene de forma automática del dibujo 3D del edificio. Sin embargo, esta opción permite cambiar el dato obtenido por el programa por otro introducido de forma manual. La altura de coronación del edificio determina el grado de exposición al viento (tabla 2.6 del DB-HS1), parámetro que influye en la obtención del grado de impermeabilidad mínimo.

Puede ser útil cuando en un edificio se haya simplificado el dibujo omitiendo elementos de cubierta. En este caso no es así, por lo que no es necesario que modifique este dato.

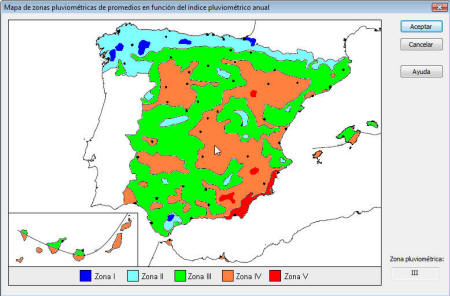

2.4.- Zona pluviométrica de promedios

El DB-HS1 divide el territorio nacional en una serie de zonas dependiendo del índice pluviométrico anual, llamadas zonas pluviométricas de promedios.

En principio el programa determina la zona pluviométrica de forma automática a partir de la Localidad definida en Datos->Generales->General. Por tanto, normalmente no es necesario modificar esta opción. En el caso de que el usuario deseara modificar la zona pluviométrica, debería activar esta casilla, lo que habilitará el botón Ver Mapa, a través del cual podrá definir la zona pluviométrica directamente haciendo clic sobre el mapa:

Para el desarrollo de este ejemplo no altere la zona pluviométrica.

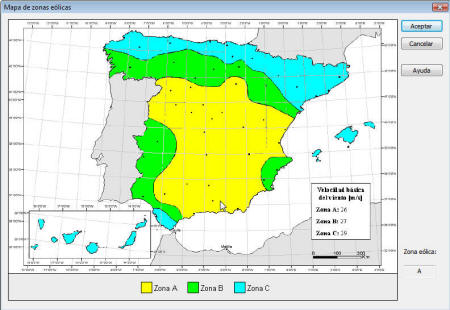

2.5.- Zona eólica

Igual que en el caso anterior, el CTE divide el territorio nacional en tres zonas (A, B, C) que determinan el valor de la velocidad básica del viento. Este dato también se obtiene de forma automática a partir de la localidad donde se ubica el edificio. De todas formas, el usuario puede modificarlo haciendo clic en el mapa (accesible desde el botón Ver Mapa):

Estas zonas son las propuestas por el DB-SE-AE para el cálculo de acciones de viento sobre la estructura. La zona eólica determina, junto con el tipo de terreno y la altura de coronación del edificio, el grado de exposición al viento (tabla 2.6 del DB-HS1). En este ejemplo tampoco será necesario modificar este dato.

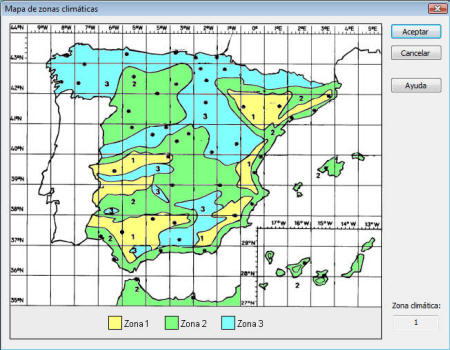

2.6.- Zona climática

La división en zonas climáticas influye en el cálculo de las pendientes mínimas en cubiertas de teja, según las normas UNE 127.100 (tejas de hormigón) y UNE 136.020 (tejas cerámicas). Estas zonas climáticas no son las que define el CTE en el Documento Básico HE1.

Igual que ocurre con las zonas pluviométrica y eólica, el programa determina la zona climática de forma automática, a partir de la localidad. Si el usuario desea cambiar la zona, tendrá que hacerlo a través del botón Ver Mapa.

En este caso, como en los anteriores, no será necesario modificar la zona.

2.7.- Situación local

La situación local es un concepto recogido en las normas UNE 127.100 y 136.020 para la comprobación de cubiertas de teja, que mide el grado de exposición de las cubiertas al viento.

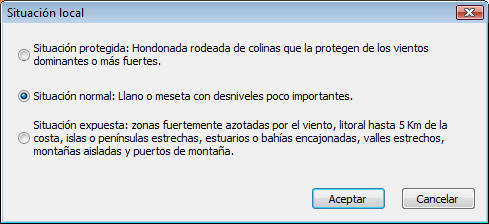

Junto a esta opción hay un botón que permite elegir uno de los tres tipos de situación definidos por la norma: situación protegida, situación normal y situación expuesta, la definición de cada uno aparece en el propio cuadro de diálogo "Situación local".

Inicialmente en el botón aparecerá escrito "Seleccione una situación...". La situación local es imprescindible para el cálculo de edificios con cubiertas inclinadas. En este caso, elija la situación normal.

2.8.- Tipo de terreno

Es un concepto similar a la situación local, pero definido por el CTE y aplicable a las fachadas. El tipo de terreno se corresponde con el grado de aspereza del entorno definido en el DB-SE-AE, y existen cuatro niveles:

Entorno I	Borde del mar o de un lago, con una superficie de agua en la dirección del viento de al menos 5 km de longitud
Entorno II	Terreno rural llano sin obstáculos ni arbolado de importancia
Entorno III	Zona rural accidentada o llana con algunos obstáculos aislados, como árboles o construcciones pequeñas
Entorno IV	Zona urbana en general, industrial o forestal
Entorno V	Centro de negocios de grandes ciudades, con profusión de edificios en altura

Es imprescindible que defina el tipo de entorno para realizar la comprobación del cumplimiento del DB-HS1. En este caso, elija Entorno IV.

2.9.- Tipo de suelo en contacto con el terreno

El DB-HS1 define tres tipos de suelo:

• Suelo elevado es un suelo situado en la base del edificio en el que la relación entre la suma de la superficie de contacto con el terreno y la de apoyo, y la superficie del suelo es inferior a 1/7.
• Solera es una capa gruesa de hormigón apoyada sobre el terreno, que se dispone como pavimento o como base para un solado
• Placa es una solera armada para resistir mayores esfuerzos de flexión como consecuencia, entre otros, del empuje vertical del agua freática

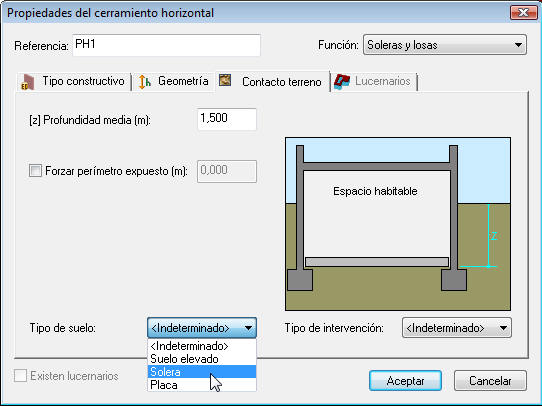

Si activa la casilla "Forzar tipo de suelo en contacto con el terreno", podrá fijar uno de los tipos anteriores para todos los suelos del edificio (salvo forjados sobre cámara sanitaria). Si no la activa, deberá definirlo editando cada suelo del edificio, en la solapa "Contacto terreno"; esta opción sólo estará disponible cuando edite una partición horizontal cuya función sea "Soleras y losas".

En este caso, fije "Solera" en el cuadro de Datos Generales, y así se evita tener que modificar las particiones horizontales en contacto con el terreno a posteriori.

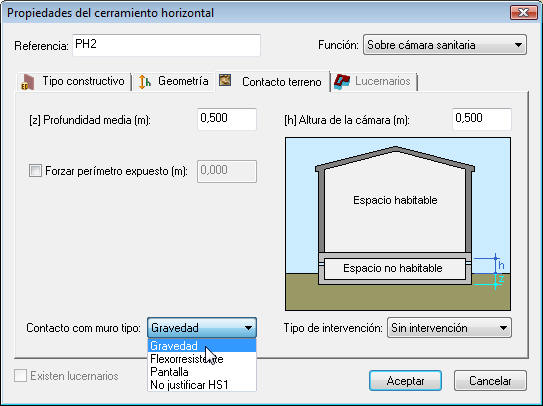

El caso de los forjados sobre cámara sanitaria son una excepción, y no se le aplica ni el tipo de suelo ni el tipo de intervención (ver epígrafe siguiente) que se definen en este cuadro de Datos Generales. Si desea justificar un forjado de este tipo como suelo elevado, en su cuadro de propiedades deberá indicar el tipo de muro (en contacto con el terreno) que se encuentra en contacto con el forjado, y el tipo de intervención. Si no considera necesaria esta justificación debe marcar la opción "No justificar HS1".

En los casos más habituales (con el forjado por encima del nivel freático), el DB-HS1 sólo exige la necesidad de ventilar la cámara, por lo que es recomendable justificar estos elementos para que dicha exigencia figure en la memoria. En otros casos más particulares (forjados sanitarios bajo el nivel freático), la consideración de este tipo de estructuras como suelo elevado se presta a discusión, y la decisión a tomar dependerá del criterio del proyectista.

En este ejemplo, parte del forjado de planta baja está sobre cámara sanitaria. Suponiendo que este forjado está apoyado sobre muros de fábrica, edite el forjado y seleccione la opción "Gravedad" dentro del cuadro de propiedades de éste (solapa "Contacto terreno"). Seleccione además la opción "Sin intervención" en el desplegable "Tipo de intervención".

2.10.- Tipo de intervención

El DB-HS1 considera la posibilidad de realizar intervenciones en el terreno que mejoren su comportamiento de cara al paso del agua a través de sus vacíos. Las intervenciones que recoge el CTE son:

• Inyección: técnica de recalce consistente en el refuerzo o consolidación de un terreno de cimentación mediante la introducción en él a presión de un mortero de cemento fluido con el fin de que rellene los huecos existentes.
• Sub-base: capa de bentonita de sodio sobre hormigón de limpieza dispuesta debajo del suelo.

Si no existe intervención, habrá que definir el tipo como "Sin intervención", pero no es posible iniciar la comprobación del DB-HS1 sin definir este parámetro. El tipo de intervención se puede definir en este cuadro de Datos Generales (afectaría a todos los suelos) o bien a un suelo en concreto, desde la solapa "Contacto terreno" del cuadro de propiedades del mismo. Lo lógico es que la intervención afecte a todo el edificio por igual, siendo mejor definirla en Datos Generales. En este caso, elija "Sin intervención".

2.11.- Tipo de impermeabilización en muros

Para saber qué condiciones son aplicables a los muros en contacto con el terreno, el programa necesita conocer si la impermeabilización se realiza por el trasdós (exterior) o por el intradós (interior) del muro.

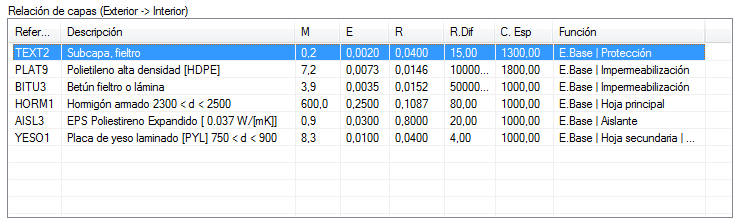

Dentro de un elemento constructivo hay varias capas, y cada una de ellas desarrolla una cierta función. El programa sabrá si la impermeabilización es exterior o interior buscando la posición de la lámina con función impermeabilización con respecto a la que tenga la función hoja principal:

Sin embargo, en el caso de impermeabilización por pinturas, productos líquidos o lodos bentoníticos, esta lámina puede no encontrarse definida dentro de las capas del elemento constructivo, razón por la que se habilita la opción Forzar tipo de impermeabilización en muros, que de estar activa, indica que existe impermeabilización a pesar de no estar definida en la relación de capas. Cuando se activa esta opción, el usuario debe indicar si la impermeabilización se realiza por el exterior o por el interior.

En el caso de la vivienda de este ejemplo, no es necesario activar esta casilla, ya que el muro dispuesto (MUR-SOT-06) tiene una capa que desempeña la función de capa impermeabilizante.

2.12.- Grado de exposición al viento

El grado de exposición al viento es una medida que establece el DB-HS1 de la exposición a la que están sometidos los paramentos exteriores del edificio. Depende de varios datos, ya definidos en apartados anteriores:

• Altura de coronación del edificio (2.3).
• Zona eólica (2.5).
• Tipo de terreno (2.8).

El grado de exposición al viento viene dado por la tabla 2.6 del DB-HS1. El programa lo determina de forma automática, pero si activa la casilla Forzar grado de exposición al viento el usuario puede definirlo de forma manual.

En este ejemplo no será necesario modificar el grado de exposición manualmente, y se dejará al programa que lo calcule de forma automática.

2.13.- Cobertura tejado

Para comprobar las pendientes mínimas en cubiertas planas e inclinadas, es necesario conocer el tipo de tejado, y en el caso de cubiertas inclinadas es preciso conocer también el material de cobertura. Ambas son propiedades de la capa del elemento constructivo que tiene la función "Protección".  Cada tipo de tejado puede llevar asociados unos materiales de cobertura concretos. El siguiente esquema resume todos los tipos disponibles:

• Cubiertas planas
  • Indeterminado.
  • Geotextil.
  • Mortero con armadura.
  • Grava.
  • Solado fijo.
  • Solado flotante.
  • Capa de rodadura.
  • Tierra vegetal.
  • Lámina autoprotegida.
• Cubiertas inclinadas
  • Tejado de teja.
    • Teja curva.
    • Teja mixta.
    • Teja plana monocanal.
    • Teja plana marsellesa o alicantina.
    • Teja plana con encaje.
  • Tejado de pizarra.
    • Pizarra.
  • Tejado de cinc.
    • Cinc.
  • Tejado de fibrocemento.
    • Placas simétricas de onda grande.
    • Placas asimétricas de nervadura grande.
    • Placas asimétricas de nervadura media.
  • Tejado de perfiles sintéticos.
    • Ondulado grande.
    • Ondulado pequeño.
    • Grecado o nervado grande.
    • Grecado o nervado medio.
  • Tejado de perfiles galvanizados.
    • Paneles galvanizados.
  • Tejado de aleaciones ligeras.
    • Ondulado pequeño.
    • Nervado medio.

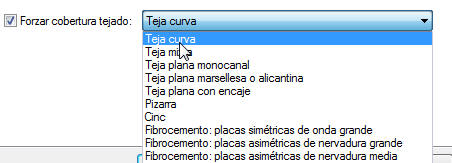

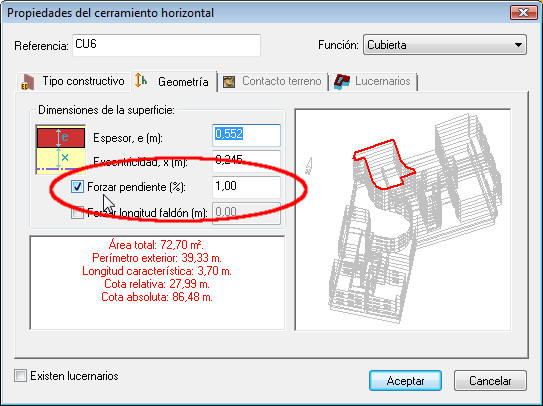

La opción Forzar cobertura tejado permite especificar tanto el tipo de tejado como el material de cobertura en todas las cubiertas inclinadas del edificio. De no estar activada esta opción, el programa interpretará las cubiertas según lo que se indique en las propiedades de las capas que forman el cerramiento; si desea consultar las propiedades de las capas de una determinada cubierta, debe ir a Archivo->Bases de datos->Elementos constructivos->Para cerramientos (), y hacer doble clic sobre la cubierta que desea consultar; en la figura siguiente aparece la composición del cerramiento CUBIERTA1, empleado en la vivienda de este ejemplo:

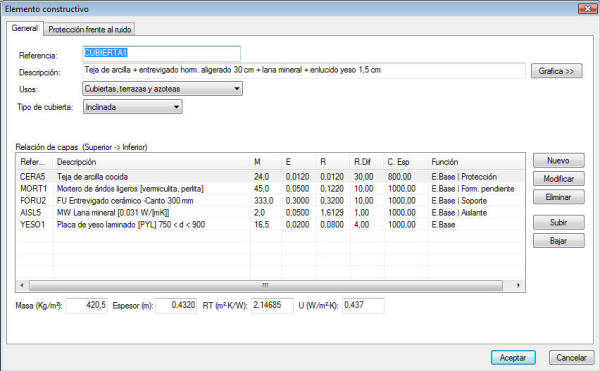

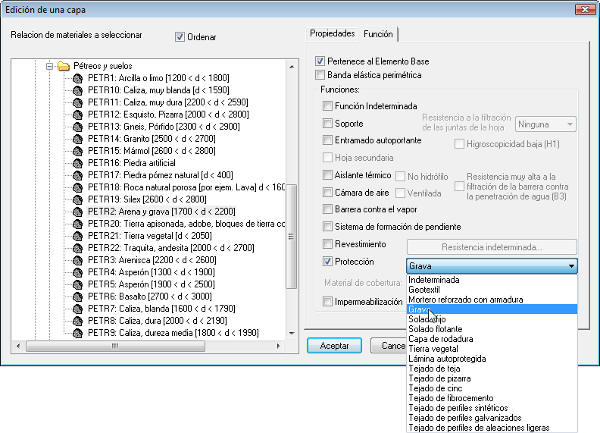

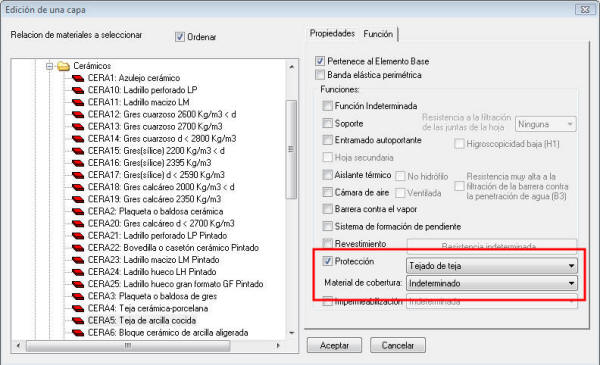

Después haga doble clic sobre la capa con función Protección, en este caso "CERA5". En el cuadro de diálogo que se abre a continuación, en la parte inferior de la solapa "Función" aparece el tipo de tejado y el material de cobertura asociado:

Es frecuente encontrar en la base de datos elementos constructivos como el empleado para la cubierta de este ejemplo, en el que el material de cobertura se define como indeterminado. En estos casos deberá activar la opción Forzar cobertura tejado del cuadro de Datos Generales. Tenga en cuenta que al forzar la cobertura, debe escoger un material acorde con el tipo de tejado, por ejemplo "Teja curva".

También es posible justificar el DB-HS1 cuando el material de cobertura es "indeterminado"; en este caso el programa asignará un material que cumpla la norma, si es posible. Para más información sobre el material de cobertura, consulte el epígrafe 4.4.2.

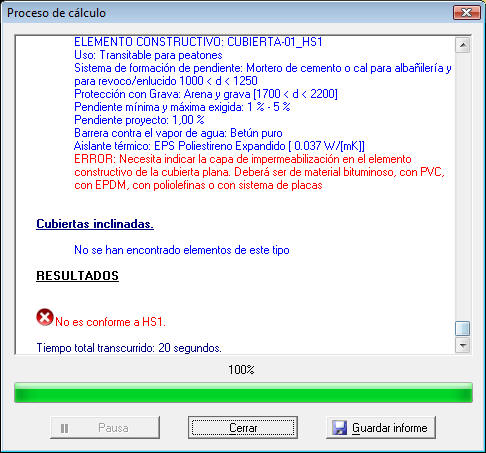

Cuando tenga definidos todos estos datos, ya podrá iniciar la comprobación del cumplimiento del DB-HS1.

3.- Comprobación del cumplimiento del DB-HS1

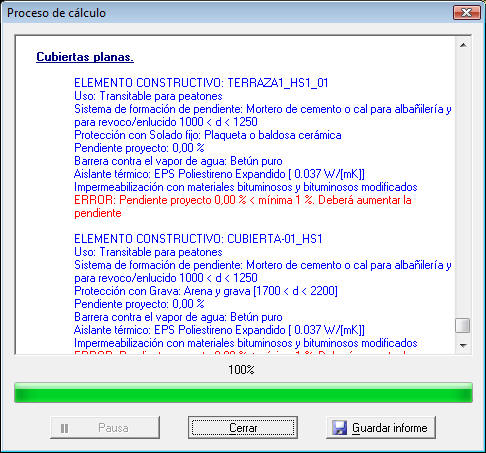

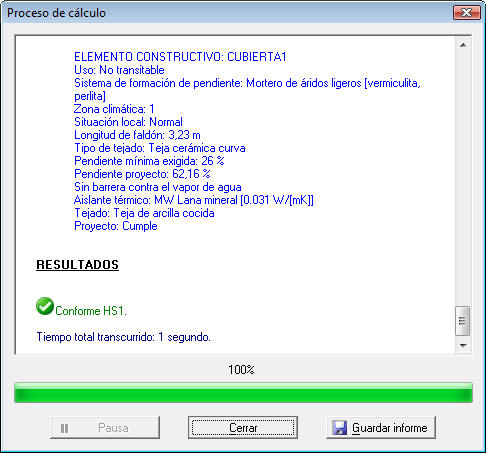

Cuando se hayan ajustado convenientemente los Datos Generales comentados en el apartado anterior, si no hay que editar algún suelo del proyecto para establecer el tipo de suelo o el tipo de intervención (en este caso no es necesario porque ambos se han fijado en Datos Generales), se puede iniciar el cálculo desde la opción de menú Calcular->Protección frente a la humedad- HS1 ().

En este caso los requisitos del DB-HS1 no son especialmente exigentes y el edificio cumple sin necesidad de realizar modificaciones en las soluciones constructivas o en el terreno.

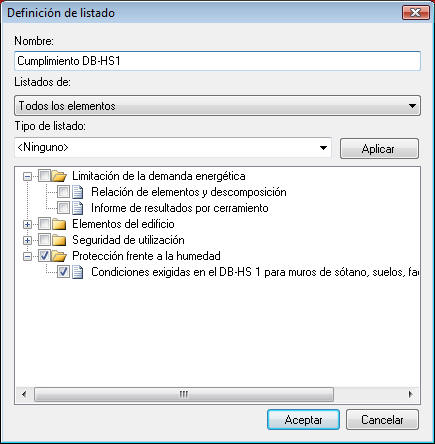

Una vez calculado el edificio, puede generar la memoria justificativa del cumplimiento del DB-HS1 desde Resultados->Crear Listado ():

Lo que se ha hecho hasta ahora parece demasiado sencillo, pero no es raro que un edificio al que no se le ha hecho nada especial para cumplir con el DB-HS1 cumpla la primera vez que se haga esta comprobación. Para entender mejor el proceso de comprobación realizado por TK-HS1, es mejor entrar en profundidad y analizar cada una de las condiciones exigidas a las soluciones constructivas. Estas condiciones se detallan en el apartado siguiente.

4.- Condiciones de las soluciones constructivas y comprobaciones realizadas por TK-HS1

4.1.- Introducción

El cumplimiento del DB-HS1 no es algo que se pueda justificar sólo con un cálculo que pueda realizar el programa. Esta norma exige por un lado una serie de condiciones que dependen de las propiedades del terreno, la situación y geometría del edificio y los elementos constructivos empleados en sus cerramientos, aspectos que pueden ser analizados por el programa, y por otro, condiciones relativas a la ejecución o a detalles constructivos que se escapan de los datos que contiene el modelo 3D del edificio. Así, es posible dividir las condiciones en dos grupos:

• Condiciones no verificables por el programa: son condiciones que afectan a aspectos del edificio que no aparecen en el modelo 3D del mismo, como por ejemplo, detalles constructivos concretos. Lo que el programa hace con estas condiciones es comprobar si son exigibles al proyecto estudiado, y de ser así, lo refleja en memoria. Entre las condiciones no verificables se incluyen las "Condiciones de los puntos singulares", que el DB-HS1 define en los apartados 2.1.3, 2.2.3, 2.3.3 y 2.4.4.
• Condiciones verificables por el programa: estas condiciones afectan a los elementos constructivos y su composición, datos conocidos por el programa, y por tanto, durante el proceso de comprobación el programa es capaz de determinar si se cumplen o no. La mayoría de las comprobaciones que realiza TK-HS1 se realizan a nivel de capa del elemento constructivo. Tal y como se ha visto en el punto 2.13, cada capa puede llevar asociada una función, que es la que determina su comportamiento de cara las comprobaciones realizadas por TK-HS1; para consultar o modificar las propiedades de una capa, debe hacerlo desde la solapa Función del cuadro Edición de una capa, accesible al hacer doble clic en una capa en el cuadro de edición de un elemento constructivo (Archivo->Bases de datos->Elementos constructivos->Para cerramientos ).
• Algunos aspectos de las condiciones verificables no son comprobables por el programa. Por ejemplo, como verá en el apartado siguiente, las condiciones "I" exigen la presencia de una capa impermeabilizante en muros, aspecto que sí puede comprobar el programa; pero dichas condiciones también exigen que esa capa cumpla una serie de exigencias que se escapan del alcance del programa, éstas, al igual que las comprobaciones no verificables, se reflejarán en la memoria en caso de ser aplicables.

4.2.- Muros en contacto  con el terreno

4.2.1.- Grado de impermeabilidad

Sea cual sea el tipo de partición, el parámetro que determina las exigencias a cumplir en un determinado cerramiento (ya sea muro, fachada, o suelo) es el grado de impermeabilidad. Este parámetro es el punto de partida de todas las comprobaciones y la manera de obtenerlo varía en función del tipo de cerramiento estudiado.

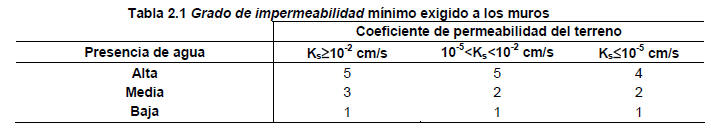

En el caso de los muros, el grado de impermeabilidad vendrá dado por la tabla 2.1 del DB-HS1:

En el cálculo realizado en el apartado anterior, el grado de permeabilidad exigido fue 1, ya que la presencia de agua es "baja" al no existir nivel freático.

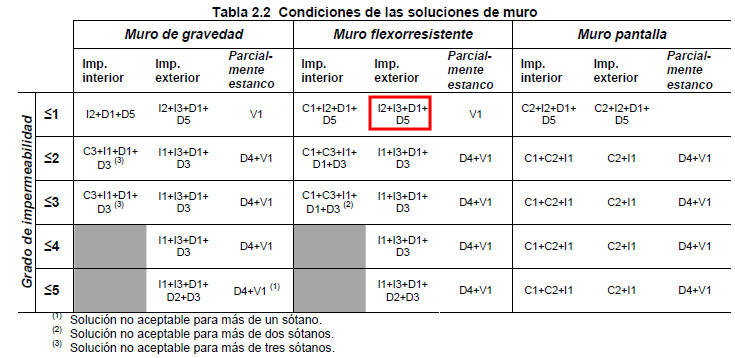

Las soluciones exigidas a los muros son las que aparecen en la tabla 2.2 del DB-HS1:

Como se ve en la tabla anterior, las condiciones exigidas dependen de dos aspectos:

• Tipo de muro.
  • Muro flexorresistente, muro armado que resiste esfuerzos de compresión y de flexión. Este tipo de muro se construye después de realizado el vaciado del terreno del sótano.
  • Muro de gravedad, muro no armado que resiste esfuerzos principalmente de compresión. Este tipo de muro se construye después de realizado el vaciado del terreno del sótano.
  • Muro pantalla, muro armado que resiste esfuerzos de compresión y de flexión. Este tipo de muro se construye en el terreno mediante el vaciado del terreno exclusivo del muro y el consiguiente hormigonado in situ o mediante el hincado en el terreno de piezas prefabricadas. El vaciado del terreno del sótano se realiza una vez construido el muro.
• Impermeabilización, si se realiza por el exterior, el interior, o el muro es parcialmente estanco, que es un muro compuesto por una hoja exterior resistente, una cámara de aire y una hoja interior; este tipo de muro no se impermeabiliza sino que se permite el paso del agua del terreno hasta la cámara donde se recoge y se evacua.

4.2.2.- Condiciones exigibles a los muros

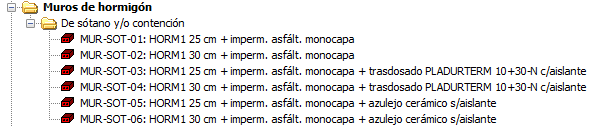

En este caso, el muro de sótano de la vivienda es un muro de hormigón armado (flexorresistente) con la impermeabilización por el exterior; por tanto, las condiciones que debería cumplir son I2+I3+D1+D5. Las condiciones se expresan mediante un código formado por una letra, que expresa el tipo de condición, y un número, que identifica la condición a aplicar, de las desarrolladas en DB-HS1 2.1.2. Para el caso de muros en contacto con el terreno existen los siguientes grupos de condiciones:

• Constitución del muro (C): (no verificable) son condiciones que se le exigen a los materiales que forman el muro. Para saber qué condiciones debe aplicar, el programa se fija en la capa del muro que tiene la función "Hoja principal"; si el material de esta capa está dentro del grupo de hormigones (que cumplen las condiciones C1 y C2), se considera in situ, si no, se considera de fábrica (que cumplirá la condición C3).
• Impermeabilización (I): (verificable) son condiciones que afectan a la capa de impermeabilización del elemento constructivo que forma el muro.
  • I1: hay tres caminos posibles para justificar esta condición:
    • Si se utiliza una lámina impermeabilizante, el muro debe contar con una capa cuya función sea "Impermeabilización". El tipo de impermeabilización elegido debe ser coherente con el material elegido, aunque el programa no comprueba si existen incoherencias en este aspecto. Dependiendo de la posición de la capa impermeabilizante con respecto a la hoja principal, en memoria aparecerán unas exigencias u otras.
    •
    • Si se impermeabiliza con la aplicación  directa in situ de productos líquidos, tales como polímeros acrílicos, caucho acrílico, resinas sintéticas o poliéster:

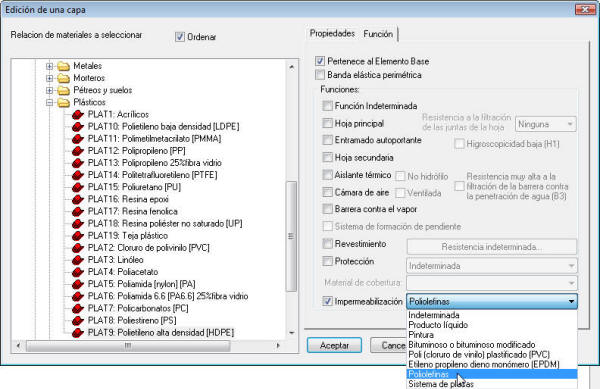

      • Puede proceder como en el caso anterior, colocando una capa con función impermeabilización.
      • O bien puede forzar la impermeabilización del muro en Datos->Generales->Protección frente a la humedad, tal y como se ha explicado en 2.11.
    • En el caso de muros pantalla la impermeabilización se consigue mediante lodos bentoníticos, aspecto que el programa justifica de forma automática.
  • I2: La condición I2 se cumple en los mismos casos que la I1, añadiendo la posibilidad de utilizar pintura como elemento impermeabilizante.
  • I3: Esta condición es aplicable a muros de fábrica, que deben estar recubiertos por su cara interior por un revestimiento hidrófugo. Para cumplir esta condición, la capa interior del elemento constructivo debe tener la función "Revestimiento" activada. El material de esta capa debe ser un mortero hidrófugo, una placa de cartón - yeso sin yeso higroscópico o cualquier otro material no higroscópico.
• Drenaje y evacuación (D): (no verificable) son condiciones relativas a la recogida y evacuación de aguas que puedan afectar al muro.
• Ventilación (V): (no verificable) abarca una única condición (V1) que se refiere a la necesidad de ventilar la cámara del muro (sólo en muros parcialmente estancos), practicando unas aberturas en la hoja interior del mismo.

4.2.3.- Posibles errores de comprobación en muros

Visto lo anterior, en el caso de muros las condiciones C, D y V, nunca darán problemas durante la comprobación, pero sí puede encontrarse con alguno de los siguientes errores:

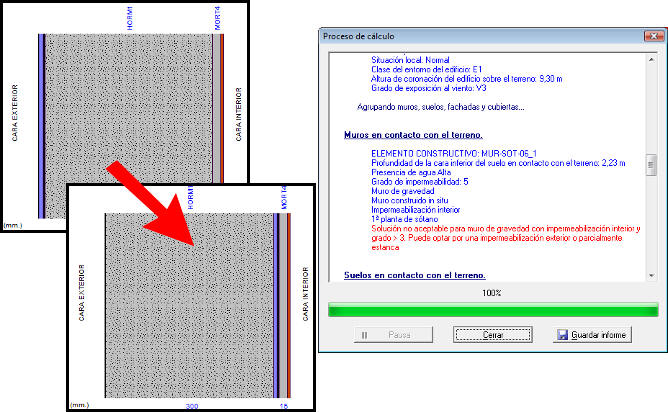

• Que la solución sea incompatible con el DB-HS1. Por ejemplo, un muro flexorresistente con impermeabilización interior y grado de impermeabilidad mayor o igual que 4. Por ejemplo, si en la vivienda del ejemplo se desplaza la impermeabilización hacia el interior del muro, el programa mostrará un error al comprobar:
•
• Que la condición "I" no se cumpla en caso de no existir una lámina impermeabilizante. Con las soluciones constructivas que incorpora el programa no llegará a este error, porque todos los muros de sótano que hay en la base de datos del programa sí cumplen esta condición.
•

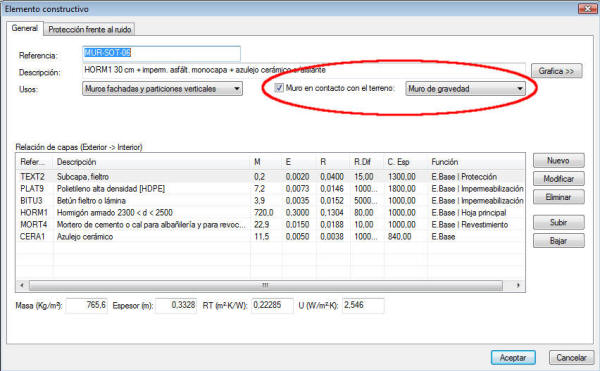

• Que el muro no esté definido como tal. Para que un elemento constructivo se pueda utilizar como muro en contacto con el terreno, al entrar en Archivo->Bases de datos->Elementos constructivos->Para cerramientos () y editar el muro, debe estar marcada la casilla "Muro en contacto con el terreno" (el tipo de muro aparece seleccionado en el desplegable que hay a continuación).



4.2.- Suelos

4.3.1.- Grado de impermeabilidad

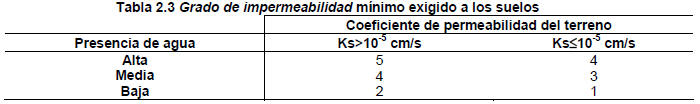

En el caso de suelos, el grado de impermeabilidad viene dado por la tabla 2.3 del DB-HS1:

En el ejemplo desarrollado en los apartados anteriores, el grado de impermeabilidad exigido era 2 (K_s=10^-4 cm/s y presencia de agua "baja", al no existir nivel freático). Para conseguir un grado de impermeabilidad 2, la tabla 2.4 indica que se deben cumplir las condiciones C2+C3+D1:

Las condiciones exigidas dependen del tipo de suelo y del tipo de intervención.

4.3.2.- Condiciones exigibles a los suelos

Las condiciones exigibles a los suelos se dividen en los siguientes grupos:

• Condiciones relativas a la constitución del suelo (C): (no verificable) son condiciones relacionadas con los materiales del suelo y la base de apoyo.
• Condiciones de impermeabilización (I): (verificable) son condiciones relacionadas con la impermeabilización del suelo, similares a las exigibles a muros en contacto con el terreno. Las condiciones "I" son:
  • I1: Para que se cumpla es necesario que el elemento constructivo que forma el suelo cuente con una capa que tenga la función "Impermeabilización" y que ésta se encuentre en la parte inferior del suelo, ya que el DB-HS1 indica que la lámina debe disponerse sobre la capa de regulación del terreno (no sobre el hormigón de limpieza). Al igual que sucede en muros, el tipo de impermeabilización asociado a esta capa debe ser coherente con el material elegido, aunque el programa no comprueba si existen incoherencias al respecto.
  • I2: En este caso la condición no es verificable, ya que se refiere a láminas impermeabilizantes dispuestas únicamente en la base de la zapata (si el muro es flexorresistente) o del muro (si es de gravedad). Como todas las comprobaciones no verificables, de ser exigible esta condición, se especificarán los requisitos en la memoria.
• Condiciones de drenaje y evacuación (D): (no verificable) son condiciones referidas al tratamiento de las aguas que pueden llegar a la solera. Son condiciones que se especifican en memoria en caso de ser aplicables.
• Tratamiento perimétrico (P): (no verificable) son condiciones relacionadas con las soluciones constructivas empleadas en el contorno del suelo, en la unión con el muro.
• Sellado de juntas (S): (no verificable) son condiciones que afectan a la ejecución de juntas entre suelo y muro, o dentro del propio suelo.
• Ventilación de la cámara (V): (no verificable) abarca una única condición (V1), sólo aplicable a suelos elevados, según la cual es necesario dotar de aberturas a la cámara para ventilarla.

Por tanto, las condiciones C2+C3+D1 exigidas al ejemplo desarrollado en los apartados anteriores, se cumplían automáticamente al ser no verificables. Sin embargo, es posible que durante el proceso de comprobación el usuario se encuentre con algunos errores, que se detallan en el siguiente epígrafe:

4.3.3.- Posibles errores en suelos

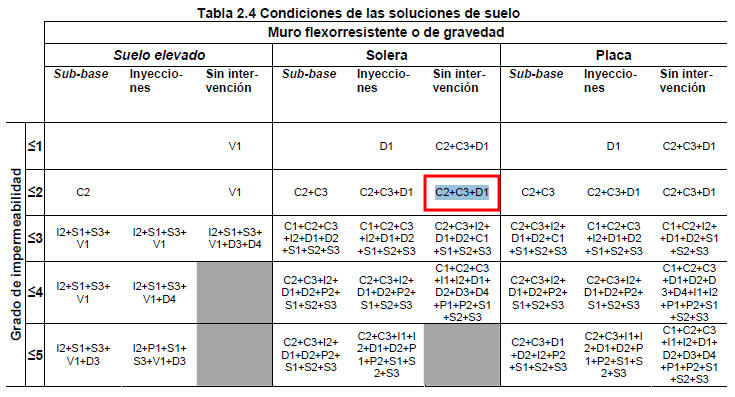

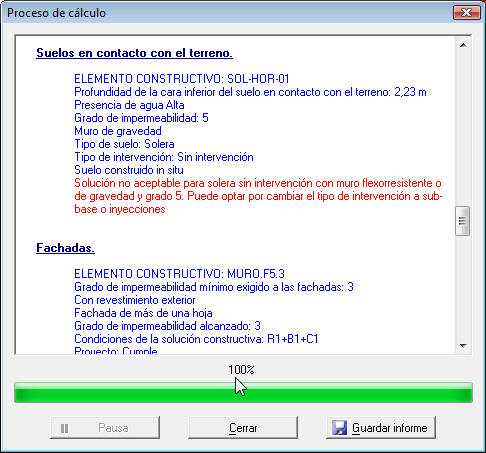

Como puede verse en la tabla 2.4, algunas de las soluciones pueden no ser compatibles con ciertos grados de impermeabilidad. Por ejemplo, si en Datos->Generales indica la existencia de nivel freático a tan sólo 10 cm de la superficie, estará exigiendo un grado de impermeabilidad 5 al ser "alta" la presencia de agua.

Según la tabla 2.4, no es posible tener un muro flexorresistente y una solera cuando el grado de impermeabilidad es 5, a no ser que se realice alguna intervención en el terreno. Si en estas condiciones inicia el cálculo, el programa arroja el correspondiente error:

La única condición verificable en suelos, y que por tanto, podría no cumplir, es la I1, exigible en algunos casos correspondientes a los grados de impermeabilidad 4 y 5. Entonces, si el usuario tratara de justificar el cumplimiento del DB-HS1 en estas condiciones, y no existiera capa de impermeabilización en la parte inferior del suelo, el programa arrojaría un error. Por ejemplo, para forzar este error, haga el cálculo del caso anterior con el nivel freático a 10 cm de la superficie, pero modificando los siguientes datos:

• Indique que el tipo de suelo es una placa en Datos->Generales->Protección frente a la humedad (ver 2.9), para optar por una solución compatible con el grado de impermeabilidad 5.
• Cambie el elemento constructivo de la solera por una losa de hormigón que no tenga la impermeabilización dispuesta sobre el terreno, por ejemplo LOS-HOR-02.

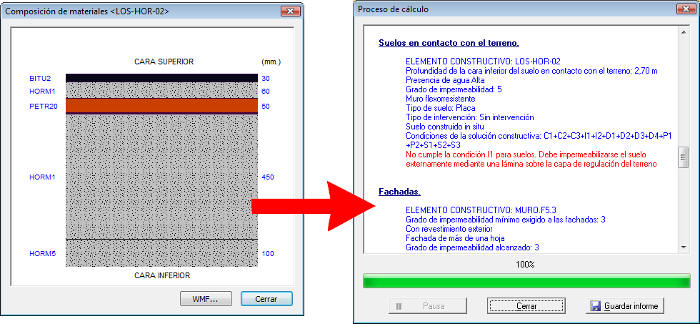

En estas condiciones no se cumple la condición I1, y el programa advierte de ello en el cuadro Proceso de cálculo.

4.3.- Fachadas

4.3.1.- Grado de impermeabilidad

El caso de las fachadas es el más complejo dentro de las comprobaciones que realiza TK-HS1. En el primer ejemplo, a las fachadas se les exigía un grado de impermeabilidad mínimo de 3, (tabla 2.5 del DB-HS1),  teniendo en cuenta que la zona pluviométrica es la III, y el grado de exposición al viento es V2 (se deduce de la tabla 2.6 del DB-HS1, a partir del tipo de entorno, que es E0 y la altura de coronación del edificio, inferior a 15 metros):

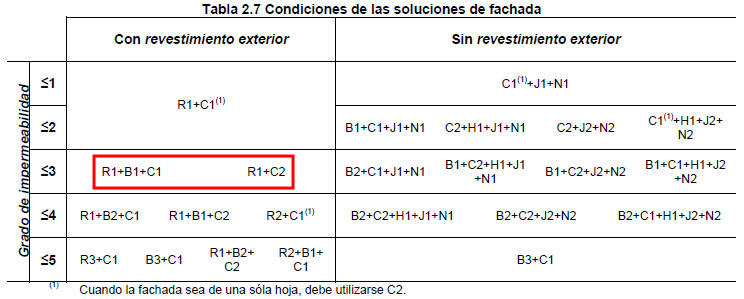

Las condiciones exigidas en el caso de fachadas dependen de si existe o no una capa exterior cuya función sea "Revestimiento". En este caso sí existe dicho revestimiento, y para el grado de impermeabilidad 3, las condiciones exigidas son: R1+B1+C1 o R1+C2



En el caso de fachadas todas las condiciones son verificables. En los siguientes epígrafes tiene un detalle de las condiciones exigidas a fachadas y de las comprobaciones que realiza el programa.

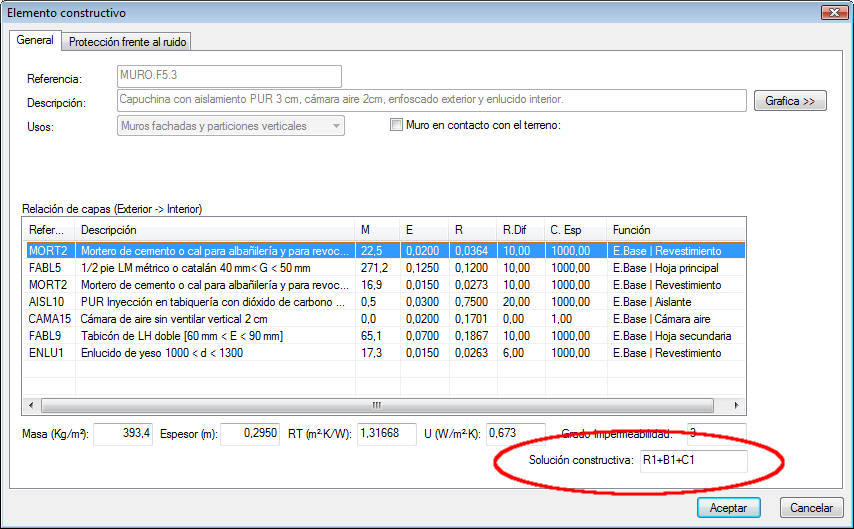

4.3.2.- Resistencia a la filtración del revestimiento exterior (R)

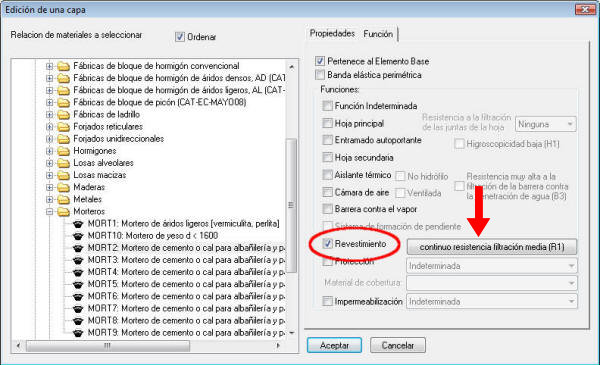

Esta condición se aplica a muros en los que la capa exterior tenga asignada la función "Revestimiento". El cumplimiento de las condiciones R1, R2, R3, vendrá dado por la resistencia del revestimiento a la filtración, que se define en el mismo cuadro de edición de una capa.

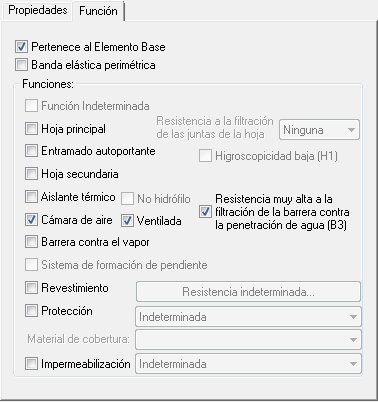

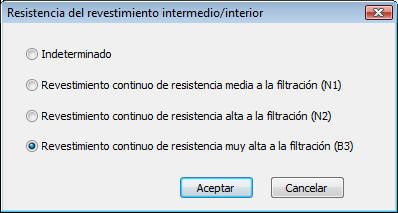

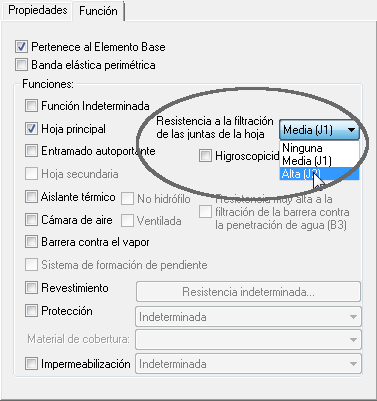

4.3.3.- Resistencia a la filtración de la barrera contra la penetración del agua (B)

Las condiciones B se refieren a la resistencia a la filtración de una capa del elemento constructivo que hace las funciones de barrera contra la penetración del agua. Para cumplirlas es necesario disponer, en cada caso:

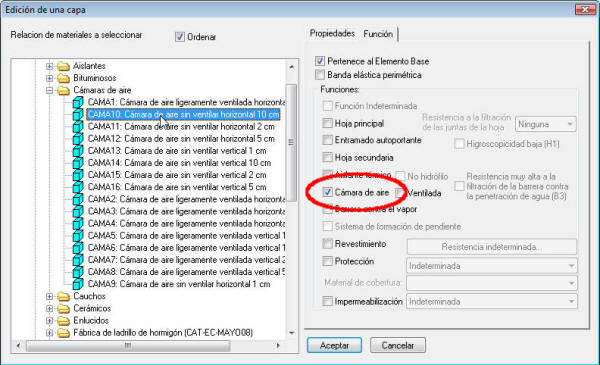

• B1 (resistencia media): en el elemento constructivo debe disponerse una capa intermedia que puede ser:
  • Cámara de aire no ventilada.
  •
  • Aislante no hidrófilo en la cara interior de la "Hoja principal".
  •
• B2 (resistencia alta): debe disponerse alguno de los siguientes elementos:
  • Una capa de tipo cámara de aire sin ventilar más otra capa de tipo aislante térmico no hidrófilo dispuestos por el interior de la hoja principal, estando la cámara por el lado exterior del aislante;
  • Una capa de tipo aislante térmico no hidrófilo dispuesto por el exterior de la capa con la función Hoja principal.
• B3 (resistencia muy alta): la resistencia muy alta se puede conseguir de dos formas:
  • El elemento debe contar con cámara de aire ventilada y otra capa aislante no hidrófilo de las siguientes características:
  • La cámara debe disponerse por el lado exterior del aislante.
  • El espesor de la cámara debe estar comprendido entre 3 y 10 cm.
  • Si se cumplen las condiciones anteriores, en la capa de la cámara de aire o en la del aislante debe estar activada la casilla Resistencia muy alta a la filtración contra la penetración del agua. Al activarla se está indicando al programa que se cumplen el resto de requisitos exigidos por el DB-HS1 2.3.2 para la condición B3 (dichas condiciones se reflejan en la memoria).
  •
  • Debe existir una capa intermedia con función "Revestimiento" cuya resistencia a la filtración sea muy alta:
  •

4.3.4.- Composición de la hoja principal (C)

Estas condiciones se refieren al espesor de la hoja principal. Las condiciones que establece el CTE son:

• C1 (espesor medio): se cumple esta condición cuando el espesor de la hoja principal es:
  • ½ pie de ladrillo cerámico, que debe ser perforado o macizo cuando no exista revestimiento exterior o cuando exista un revestimiento exterior discontinuo o un aislante exterior fijados mecánicamente.
  • 12 cm de bloque cerámico, bloque de hormigón o piedra natural.

• C2 (espesor alto): se cumple esta condición cuando el espesor de la hoja principal es:
  • 1 pie de ladrillo cerámico, que debe ser perforado o macizo cuando no exista revestimiento exterior o cuando exista un revestimiento exterior discontinuo o un aislante exterior fijados mecánicamente.
  • 24 cm de bloque cerámico, bloque de hormigón o piedra natural.
• El programa interpreta que una capa del elemento constructivo es de ½ pie cuando su espesor es inferior a 24 cm, y de 1 pie en el resto de casos. Para que la hoja principal sea interpretada como de fábrica, debe estar formada por un material de la categoría "Fábricas de ladrillo". En el caso de bloque cerámico, bloque de hormigón o piedra natural, el material debe ser de alguna de las siguientes categorías: "Pétreos y suelos", "Fábricas de bloque cerámico de arcilla aligerada", "Fábricas de bloque de hormigón aligerado / convencional / de áridos densos / de áridos ligeros" y "Fábricas de ladrillo de hormigón".

4.3.5.- Higroscopicidad de la hoja principal (H)

Esta condición es única (H1) y se cumple cuando la hoja principal está formada por un material de higroscopicidad baja, que puede ser:

• Ladrillo cerámico de succión ≤ 4,5 kg/m2.min, según el ensayo descrito en UNE EN 772-11: 2001 y UNE EN 772-11: 2001/A1: 2006;
• Piedra natural de absorción ≤ 2%, según el ensayo descrito en UNE-EN 13755:2002.

Para que se cumpla la condición H1 en un elemento constructivo, la hoja principal de éste debe tener activada la casilla "Higroscopicidad baja":

4.3.6.- Resistencia a la filtración de las juntas que componen la hoja principal (J)

Las condiciones "J" se cumplen cuando se justifica que la resistencia de filtración de las juntas es media (J1) o alta (J2). La resistencia a la filtración de las juntas se especifica en el cuadro de edición de la hoja principal, en un desplegable.

4.3.7.- Resistencia a la filtración del revestimiento intermedio (N)

Esta condición se refiere a la resistencia a la filtración de una capa intermedia (cualquier capa salvo la exterior). Existen cuatro niveles de resistencia que se definen en el cuadro de edición de una capa que tenga la función "Revestimiento":

• Indeterminado: no cumple las condiciones N.
• Media: se entiende que el revestimiento cumple la condición N1 definida en DB-HS1 2.3.2.
• Alta: se entiende que el revestimiento cumple la condición N2 definida en DB-HS1 2.3.2.
• Muy alta: el revestimiento actúa como barrera contra la penetración del agua, y permite cumplir la condición B3 definida en DB-HS1 2.3.2.

4.3.8.- Posibles errores en fachadas

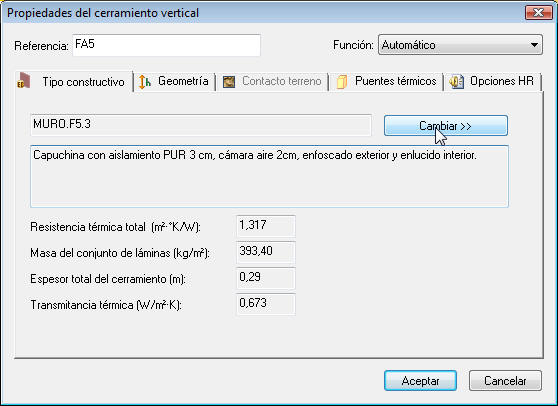

En el caso de fachadas,  cuando seleccione un elemento constructivo determinado, el programa le muestra las condiciones que cumple éste. Por ejemplo, en la vivienda calculada en este capítulo, edite cualquiera de las fachadas y haga clic en el botón Cambiar de la solapa "Tipo constructivo":

Aparecerá entonces un cuadro de consulta de la base de datos. Para ver los datos de la fachada seleccionada, haga clic con el botón derecho del ratón sobre ésta y seleccione la opción Características. Se abrirá otro cuadro, que contiene, en la parte inferior derecha, las condiciones que la fachada seleccionada verifica:



En este caso, la fachada encaja con la solución R1+B1+C1, que es una de las soluciones válidas según la tabla 2.7 del DB-HS1, de ahí que al hacer la comprobación no se de ningún error.

Como en las fachadas todas las condiciones son verificables, los errores que pueden darse son múltiples. A grandes rasgos:

• No se cumple o no se puede comprobar una condición R. Este fallo se dará en fachadas con revestimiento exterior, por alguna de las siguientes razones:
  • El revestimiento no tiene determinada su resistencia a la filtración.
  • La resistencia a la filtración del revestimiento es insuficiente.
• No se cumple o no se puede comprobar una condición B. Las condiciones tipo B (resistencia a la filtración de la barrera contra la penetración del agua) pueden afectar a varias capas del elemento constructivo (aislante y cámara de aire), así este error puede aparecer por alguna de estas razones:
  • Si la resistencia contra la penetración del agua se obtiene mediante un aislante y una cámara de aire, en éstos no se cumplen las circunstancias para determinar el cumplimiento de la condición B exigida (ver 4.3.3).
  • Si se quiere justificar la condición B3 (resistencia alta) mediante un revestimiento continuo, éste no existe o la resistencia a la filtración no es muy alta.
• No se cumple una condición C. Si no se cumple una condición C, es porque el espesor de la hoja principal no es el adecuado. Recuerde que C1 exige una hoja principal de 1/2 pie de ladrillo (12 cm en el caso de fábrica de bloque) y C2 de 1 pie (24 cm. en fábrica de bloque).
• No se cumple la condición H1.  Si no se cumple la condición H1, es porque la hoja principal no está formada por un material de higroscopicidad baja. Si se encuentra con este problema, cambie el material de la capa con función hoja principal por otro que tenga activada la casilla "Higroscopicidad baja (H1)".
• No se cumple una condición J.  Cuando no se cumple una condición J es porque la resistencia a la filtración de las juntas de la hoja principal es insuficiente.
• No se cumple o no se puede comprobar una condición N. Estas condiciones sólo se exigen a fachadas sin revestimiento exterior, que precisan un revestimiento intermedio. Si ocurre, puede ser por alguna de las siguientes causas:
  • No existe una capa de revestimiento, ni exterior, ni intermedio.
  • Existe una capa de revestimiento intermedio, pero no se conoce la resistencia a la filtración del mismo, o de conocerse, es insuficiente.

4.4.- Cubiertas

4.4.1.- Condiciones exigidas a las soluciones constructivas

Las comprobaciones sobre cubiertas difieren de las realizadas sobre otros elementos del edificio.  El grado de impermeabilidad en este caso es único, por lo que todas las cubiertas deben cumplir las mismas exigencias, que en lo referente a las soluciones constructivas, son las siguientes:

• Sistema de formación de pendientes: en cubiertas planas es imprescindible que exista una capa con la función "Sistema de formación de pendiente".
• Barrera contra el vapor: la barrera de vapor debe disponerse cuando por las exigencias del DB-HE1 sea necesario. Puede encontrar información sobre la necesidad de colocar barreras de vapor en este manual: capítulo 2.1.- Demanda energética - Opción simplificada.(epígrafe 6.3.4). Si desea que en la memoria de HS1 conste que la barrera de vapor está presente, su correspondiente capa debe llevar asociada la función "Barrera contra el vapor".
• Aislante térmico: la necesidad de disponer un aislamiento térmico viene impuesta por el Documento Básico TK-HE1. A la hora de comprobar el cumplimiento del DB-HS1, si la cubierta cuenta con dicho aislamiento, el programa lo detecta automáticamente y así lo hace constar en memoria.
• El aislante térmico debe de cumplir con una serie de requisitos adicionales (definidos en DB-HS1 2.4.3.2) que TK-HS1 reflejará en memoria en caso de ser aplicables.
• Impermeabilización: debe existir una capa con la función "Impermeabilización" en cubiertas planas y en cubiertas inclinadas que no alcancen la pendiente mínima de la tabla 2.10 del DB-HS1.
• La capa de impermeabilización debe de cumplir con una serie de requisitos adicionales (definidos en DB-HS1 2.4.3.3) que TK-HS1 reflejará en memoria en caso de ser aplicables.
• Protección: la capa exterior de toda cubierta plana debe tener asignada la función "Protección", con un tipo de protección asociado que sea coherente con el material elegido (aunque el programa no comprueba posibles incoherencias en este aspecto).
•
• La capa de protección debe de cumplir con una serie de requisitos adicionales (definidos en 2.4.3.5) que TK-HS1 reflejará en memoria en caso de ser aplicables.
• Tejado: al igual que ocurre con la capa de protección en el caso de cubiertas planas, en el caso de cubiertas inclinadas hay que asignar la función "Protección" a la capa exterior. El tipo de protección elegido debe ser coherente con el material de la capa (el programa no verifica si existe coherencia entre ambos tipos). A su vez, los tejados llevan asociados un material de cobertura.
• Capas separadoras: el DB-HS1 establece la necesidad de colocar capas protectoras en determinadas situaciones. Ésta es una condición no verificable, por lo que no será necesario dotar al elemento constructivo de una capa con una función específica de separación, ya que de ser aplicable, aparecerá en la memoria exista o no esta capa en la composición de la cubierta. Esta capa es necesaria en las siguientes situaciones:
  • Bajo la capa de impermeabilización, cuando se prevea el contacto entre materiales químicamente incompatibles o deba evitarse la adherencia al soporte.
  • Entre la capa de protección y la capa de impermeabilización, cuando:
    • Deba evitarse la adherencia entre estas capas.
    • La resistencia a punzonamiento de la capa de impermeabilización sea escasa.
    • Se utilice como capa de protección solado flotante colocado sobre soportes, grava, una capa de rodadura de hormigón, una capa de rodadura de aglomerado asfáltico dispuesta sobre una capa de mortero o tierra vegetal.
  • Entre la capa de protección y el aislante térmico, cuando:
    • Se utilice tierra vegetal como capa de protección.
    • La cubierta sea transitable para peatones.
    • Se utilice grava como capa de protección.
• Sistema de evacuación de aguas: la evacuación de aguas es tratada por el módulo TK-HS5. Si necesita información sobre el manejo de este módulo, consulte el Capítulo 3.4.- Saneamiento. (TK-HS5).
• Cámara de aire: la cámara de aire no es estrictamente necesaria en ningún caso, pero de existir, debe cumplir lo especificado en DB-HS1 2.4.3.4. Si durante la comprobación TK-HS1 detecta que una cubierta tiene cámara de aire, el programa reflejará en la memoria las condiciones exigibles.

4.4.2.- Pendientes de cubierta

Las pendientes se tratan de forma diferente, según sean cubiertas planas o cubiertas inclinadas. En el caso de cubiertas planas, la pendiente debe cumplir los mínimos de la tabla 2.9 del DB-HS1; la pendiente necesaria depende del tipo de capa de protección dispuesto (geotextil, mortero con armadura, grava, etc.).

Por defecto, TK-HS1 calcula la pendiente de la cubierta a partir de la geometría del modelo del edificio. Como las cubiertas planas se dibujan totalmente horizontales, para especificar la pendiente en este tipo de cubiertas es necesario activar la opción Forzar pendiente de la solapa "Geometría" del cuadro de propiedades de la cubierta.

En el caso de cubiertas inclinadas, el programa comprueba las pendientes según las normas UNE 136.020 y UNE 127.100. La pendiente mínima depende de varios parámetros:

• Zona climática, según estas normas UNE (ver epígrafe 2.6).
• Situación local de la cubierta (ver epígrafe 2.7)
• Longitud del faldón. Es la longitud real del faldón, medida sobre la línea de máxima pendiente del mismo. El programa la determina automáticamente, pero brinda al usuario la posibilidad de fijar el valor de esta longitud con la opción Forzar longitud faldón, de la solapa "Geometría" del cuadro de propiedades de la cubierta, lo que puede resultar útil cuando por simplificar no se ha dibujado la cubierta como inclinada.
• Material de cobertura del tejado. Como se ha comentado en el epígrafe 2.13, el material de cobertura es una propiedad de la capa exterior de la cubierta (que debe tener la función "Protección"), que no tiene por qué estar definida en el material, es decir, puede dejarse como "indeterminado". Entonces, el programa puede encontrarse con dos situaciones:
  • Que no exista material de cobertura definido, el programa elegirá automáticamente un material de cobertura que cumpla con la norma UNE, siempre que sea posible. El programa tratará de elegir el material que exija una pendiente mínima más aproximada a la pendiente real.
  • Que exista material de cobertura, ya sea porque el elemento constructivo lo tiene definido, o bien porque el usuario lo haya forzado en Datos->Generales->Protección frente a la humedad. En este caso el programa se limita a comprobar que la pendiente de la cubierta es suficiente.

Al igual que ocurre con las cubiertas planas, en cubiertas inclinadas también es posible definir una pendiente de forma manual (ignorando así la que tenga en el dibujo), con la opción "Forzar pendiente" del cuadro de propiedades de la cubierta.

4.4.3.- Posibles errores en cubiertas

Durante el proceso de comprobación de cubiertas con TK-HS1, pueden aparecer alguno de los siguientes errores:

• Pendiente insuficiente en cubiertas planas: este error aparece cuando existen cubiertas planas en el proyecto que no tienen forzada su pendiente. Recuerde que en el caso de cubiertas planas siempre debe definir la pendiente a mano desde la solapa Geometría del cuadro de propiedades de la cubierta.
•
• Pendiente insuficiente en cubiertas inclinadas: este error aparecerá en cubiertas inclinadas que no superen la pendiente mínima establecida por la norma UNE (127.100 ó 136.020) y no exista capa de impermeabilización. Para solucionarlo, aumente la pendiente de la cubierta o utilice una solución constructiva que tenga una capa de impermeabilización.
• Falta la capa de impermeabilización en cubierta plana: en cubiertas planas siempre es necesaria esta capa. Si a pesar de contar con la capa de impermeabilización le aparece este error, es porque no es de alguno de los siguientes tipos:
  • Bituminoso o bituminoso modificado.
  • Policloruro de vinilo plastificado (PVC).
  • Etileno propileno dieno monómero (EPDM).
  • Poliolefinas.
  • Sistema de placas.
•
• Falta la capa de formación de pendientes: esta capa es imprescindible en cubiertas planas.
• Falta la capa de protección: esta capa es imprescindible, tanto en cubiertas planas como inclinadas.

Copyright © iMventa Ingenieros. Todos los derechos reservados.
