Descripción

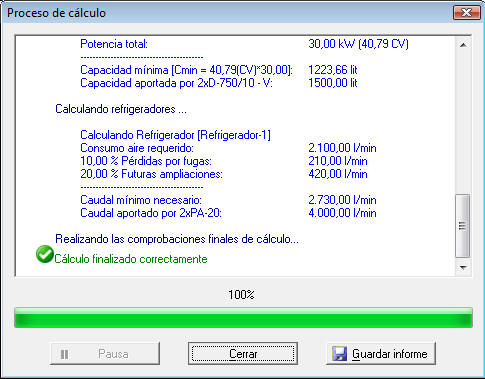

Esta opción inicia el proceso de cálculo y dimensionado de la instalación de aire comprimido. Cuando inicia esta opción se abre en pantalla un cuadro de diálogo que muestra un informe con un resumen del proceso, y la barra de progreso de cálculo, que le permite hacerse una idea del tiempo restante hasta la finalización del cálculo. Normalmente, el cálculo realizado por TK-AC es muy rápido y sólo le llevará unos pocos segundos.
El proceso de cálculo contiene las siguientes fases:
1.-Verificación geométrica
En esta fase el programa comprueba que el esquema de cálculo está correctamente definido, es decir, que en la instalación hay presente un compresor (origen de la instalación) y uno o varios puntos de consumo, todo ello enlazado por tuberías (o mangueras) y símbolos, que deben encontrarse unidos por sus puntos de conexión. La red debe ser ramificada.
2.- Cálculo a circuito abierto
En este otro paso, el programa calcula la red de tuberías y elementos que componen la instalación, siguiendo estos pasos:
- Obtención del máximo caudal previsible, sumando todos los consumos de los receptores, afectados de su coeficiente de uso:
-
- Cálculo de los diámetros a partir de la velocidad máxima admisible y la presión disponible en la tubería:
-
- Comprobación de la pérdida de carga unitaria, partiendo de la velocidad real (la correspondiente al diámetro dispuesto):
-
- Comprobación de la pérdida de carga total de cada uno de los tramos, multiplicando el valor anterior por la longitud del tramo, a la que se le suma la longitud equivalente correspondiente a las válvulas conectadas:
-
