Carga y demanda térmica
	TeKton3D / TK-CDT / Menú Calcular / Carga y demanda térmica	Ayuda iMventa Ingenieros

Descripción

Éste es el primer paso del cálculo realizado por el capítulo TK-CDT y comprende tres fases:

1.- Interpretación de la geometría del edificio

Esta es la primera fase del cálculo, y en ella se realiza una interpretación de la geometría de los espacios, los cerramientos y huecos que los delimitan, y las soluciones constructivas empleadas en los mismos.

Comprende dos fases:

• Captura de geometría: El programa toma los datos geométricos generales: número de espacios, cerramientos, localización y orientación del edificio, etc.

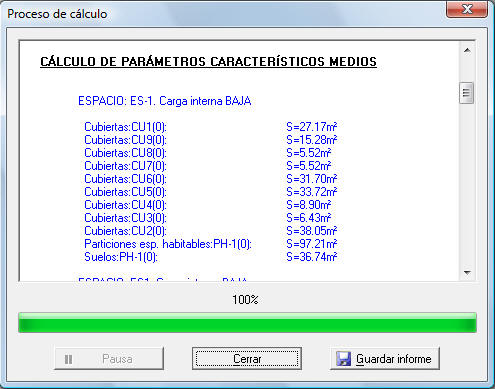

• Cálculo de parámetros característicos medios: En este caso el programa va asignando los cerramientos y huecos a cada uno de los espacios, calculando las superficies de cerramiento que afectan a cada espacio.

2.- Cálculo de cargas térmicas

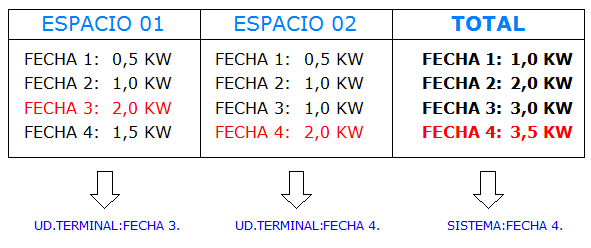

En esta segunda fase, el programa determina la carga máxima a combatir en cada uno de los espacios del edificio. Las cargas térmicas se calculan para las 240 horas de los 10 días tipo (para obtener más información sobre los días tipo, consulte: Condiciones exteriores en TK-CDT). A cada espacio le corresponderán unas ciertas cargas térmicas máximas de invierno y de verano; estas cargas máximas normalmente tendrán fecha y hora distintas para cada espacio, tal y como se indica en el esquema siguiente:

Las cargas máximas determinan el dimensionado de las Unidades terminales (ver ayuda), y las cargas máximas simultáneas determinan el dimensionado de los Sistemas (ver ayuda).

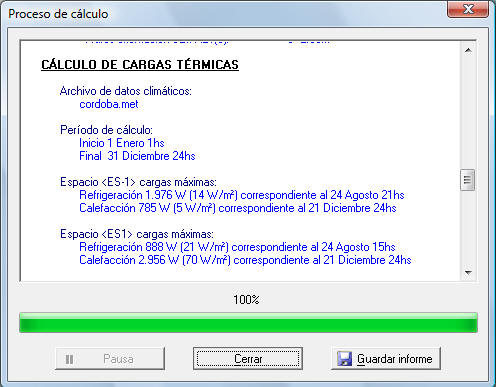

En la ventana de proceso de cálculo irán apareciendo las cargas máximas obtenidas para cada espacio:

3.- Cálculo de la demanda energética

Este cálculo se realiza a partir de la carga térmica en las fechas y horas del año meteorológico. La demanda térmica es la energía real que necesita el sistema para mantener la temperatura de consigna en el interior de los recintos. Si el sistema funcionara durante las 24 horas y en los recintos se demandara una temperatura constante, la demanda energética coincidiría con la carga térmica. Sin embargo, los equipos funcionan durante un horario determinado, marcado por las condiciones operacionales; por ejemplo, cuando un equipo de refrigeración se pone en marcha a una cierta hora de la mañana, no sólo tiene que vencer la carga térmica de esa hora, sino que tiene que extraer el calor acumulado durante las horas que ha permanecido apagado, de manera que la demanda térmica a esa hora es sustancialmente mayor que la carga térmica.

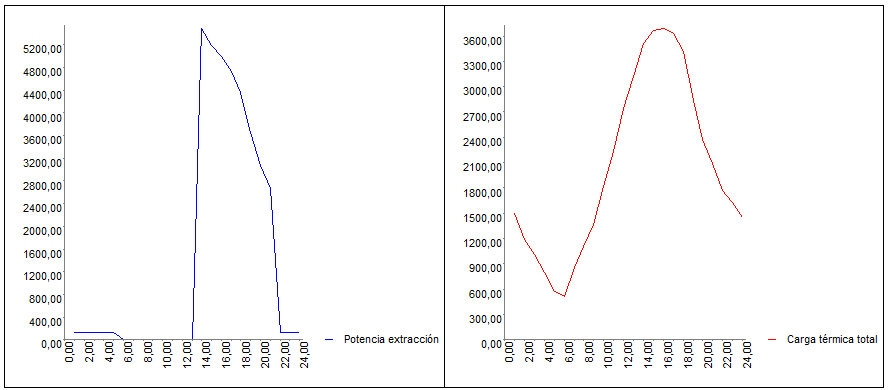

Las gráficas siguientes están sacadas de los resultados del capítulo TK-CDT para un espacio determinado, y en ella se pueden apreciar las diferencias entre la potencia de extracción (que determina la demanda energética) y la carga térmica

Como en este paso de cálculo todavía no se tiene información sobre el rendimiento de los sistemas, en principio se supondrá que la energía consumida (en el edificio) es igual a esta demanda energética.

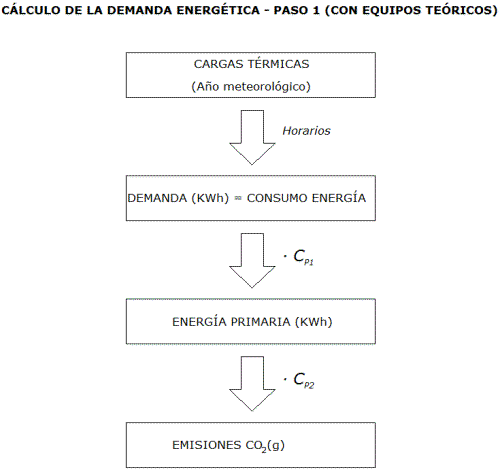

A partir de la energía consumida se determina el consumo total de energía primaria multiplicando la primera por un coeficiente de paso C_P1, y multiplicando la energía primaria por un coeficiente C_P2, se obtienen las emisiones de CO₂ en el origen, tal y como se indica en el esquema de la figura siguiente:

Los coeficientes de paso C_P1 y C_P2 se obtienen de la siguiente tabla, calculada a partir del Anexo V del Documento de aceptación de programas alternativos del IDAE:

Tipo de energía	Coeficiente CP1 (KWh-ep/KWh-ef)	Coeficiente CP2 (Kg CO2/KWh-ep)
Carbón doméstico	1,000	0,347
GLP	1,081	0,244
Gasóleo	1,081	0,287
Fuel-oil	1,081	0,280
Gas Natural	1,012	0,204
Electricidad peninsular	2,605	0,249
Electricidad extrapeninsular	3,345	0,293
