Descripción
Esta opción añade al área de dibujo un símbolo que representa una carga de ventilación, adicional a la calculada a partir de las condiciones operacionales del espacio (la carga de ventilación se asigna al espacio que contiene el símbolo).
Propiedades

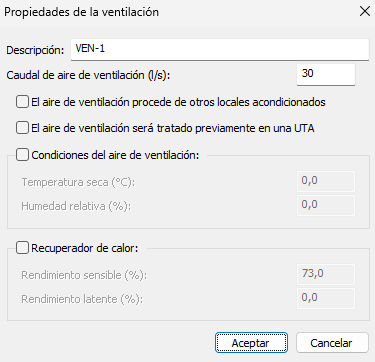

Haciendo doble clic sobre el símbolo que representa la ventilación, accede a su cuadro de propiedades, que dispone de las siguientes opciones:
Descripción: texto libre que describe a la carga de ventilación.
Caudal de aire de ventilación (l/s): caudal de aire del exterior que entra al espacio a climatizar.
El aire de ventilación procede de otros locales acondicionados: Esta opción indica que el aire que entra en el local ya ha sido tratado, es decir, no está en condiciones exteriores sino interiores. Es el caso frecuente de aseos, cuartos de baño y cocinas, en los que la ventilación se produce por extracción de aire del recinto, entrando el aire limpio desde otros recintos del edificio, en los que las condiciones de temperatura y humedad son las de consigna. Lógicamente, la carga térmica prácticamente no se ve incrementada cuando el aire de ventilación ha sido tratado previamente.
Las
opciones Con fumadores/Con combustión y El aire de ventilación ha sido
tratado previamente inicialmente están activadas o desactivadas de acuerdo
con la actividad asignada al espacio. Por ejemplo, puede comprobar que en una
cocina definida como tal, ambas opciones estarán activadas al principio. Para
obtener ayuda sobre la gestión de los datos asociados a actividades, consulte:
Bases de Datos
Comunes: Actividades.
El aire de ventilación será tratado previamente en una UTA: Este parámetro se tiene en cuenta exclusivamente para el balance de calor latente en el interior del espacio y, por tanto, para determinar la humedad relativa resultante en cada momento.
Marque esta casilla cuando el aire exterior vaya a ser tratado en una UTA exclusiva para este fin, de este modo el aire que se impulse al espacio va a tener la humedad definida en las condiciones interiores de diseño y, por tanto, no va a servir para compensar las cargas latentes producidas por las fuentes internas.
No marque la casilla si el aire exterior se va a
introducir al local a través del retorno del equipo que lo climatiza, ya que
de este modo se podrán compensar las cargas de calor latente antes de que la
mezcla pase por la batería.
Tampoco marque esta opción si todas las cargas del local se tratan con una
misma UTA, ya que si está desmarcada se tendrá en cuenta que realmente sí
hay compensación de cargas latentes, en su caso.

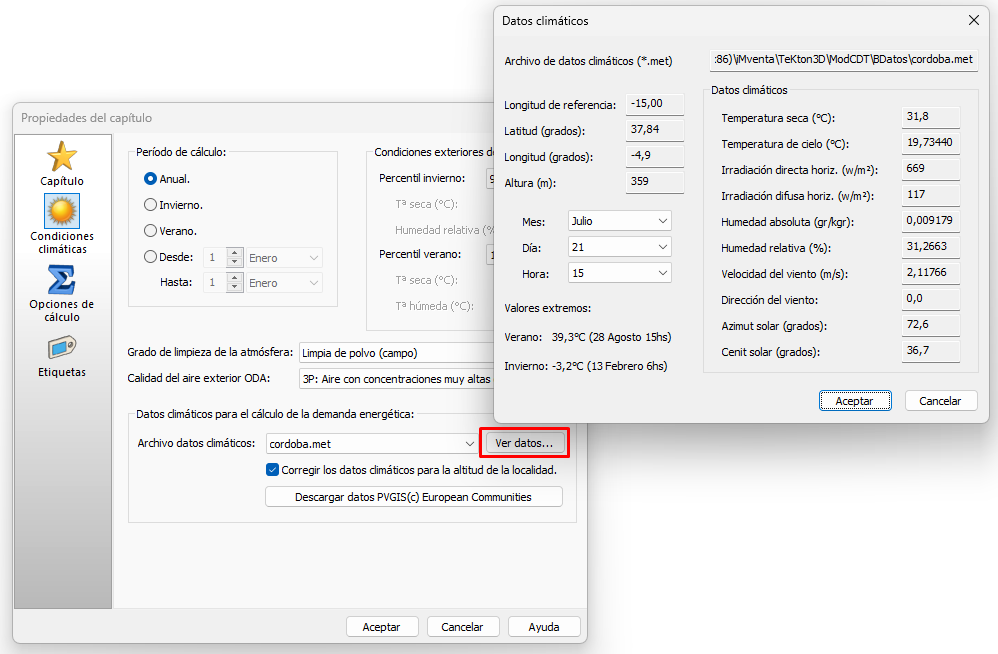

Condiciones del aire de ventilación: son la temperatura y humedad relativa del aire que llega al espacio. Si no activa esta casilla, estará considerando los datos del aire exterior tomados de los datos climáticos asignados en Datos/Generales. Para consultar los datos climáticos de una fecha concreta, vaya a Datos Generales y en la solapa Condiciones climáticas haga clic en el botón Ver datos...

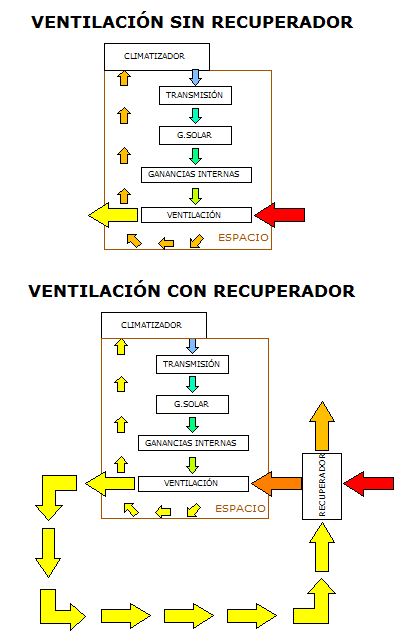

Recuperador de calor: marque esta casilla cuando se prevea la instalación de un recuperador de calor. Un recuperador de calor es un intercambiador de calor que permite que el aire expulsado ceda calor al aire limpio (o viceversa), para mejorar las condiciones de éste. De esta manera, al disminuir la diferencia de temperaturas entre el aire interior y el aire limpio, la carga de ventilación resultante es menor (ver figura siguiente). Los parámetros que definen el funcionamiento de un recuperador de calor son los rendimientos de intercambio de calor sensible y latente, que relacionan el calor intercambiado entre las dos corrientes de aire y la diferencia de entalpías (sensible o latente, según el caso) entre ambas.
De acuerdo con el RITE: «en los sistemas de climatización de los edificios en los que el caudal de aire expulsado al exterior, por medios mecánicos, sea superior a 0,28 m3/s, se recuperará la energía del aire expulsado». Además, se da una tabla de eficiencias sensibles mínimas.
