Descripción
A continuación se enumeran, y se explican, los mensajes de Errores y Avisos del capítulo TK-CDT, incluyendo los correspondientes al módulo "TK-PCC. Piscinas cubiertas climatizadas", tras los procesos de cálculo o comprobación.
Al hacer clic sobre cualesquiera de estos dos enlaces, se mostrarán los mensajes a elegir:
Mensajes de Error del capítulo de Tekton3D
Pinchando en cada enlace, le mostrará información de cómo se produce y unas pautas para poder resolverlo:
ERROR BAT00: «UT (Batería calor o frío). Puede estar produciéndose un error: El caudal de aire de retorno es muy pequeño y el porcentaje de ganancias en el conducto de retorno es muy grande. Revise los parámetros de la batería.
ERROR CL-EP2-3 (Batería calor). La carga térmica asignada a la batería es nula.
ERROR CL-PS1-2 (Batería calor). La carga térmica asignada a la batería es nula.
ERROR G03: Dos entidades solapadas. Error de conexión.
ERROR E01. La temperatura interior del espacio «Espacio» alcanza valores fuera de rango.
ERROR E3: «PUERTA» Partición habitable.
ERROR E5: «SOLERA» La profundidad del cerramiento o su perímetro expuesto es incorrecto.
ERROR S01: «UT» La Ud. Terminal no tiene equipo seleccionado. No se simulará.
ERROR S02: «S» El equipo modelo «M» no es adecuado para el sistema. Revise la selección.
ERROR S03: «C» La caldera modelo «M» no es adecuada para el sistema. Revise la selección.
ERROR UT6: UT. Las condiciones de cálculo de la batería no son válidas: Índice horario incorrecto. Revise la selección de cargas.
ERROR AP-EP2-3 (Batería frío). El caudal de aire exterior es nulo. Revise las propiedades de la Unidad Terminal
En el caso de la Batería de frío el error se debe a que en el momento de cargas máximas, el caudal de aire de ventilación exterior es nulo.
Una causa pude ser que esa Unidad terminal tenga asignados espacios con tipos de funcionamiento muy diversos y eso provoque que en el momento de cargas máximas, el caudal de aire de ventilación exterior es nulo (por ejemplo, una zona de alojamiento con condiciones RESIDENCIAL/VIVIENDA en la que el funcionamiento se requiere durante las 24 horas y otra donde el espacio de control SALA REUNUIONES tenga un funcionamiento de 12 horas).
Se recomienda que los espacios asociados a una Batería, tengan condiciones operacionales similares para hacer un dimensionamiento correcto de la Batería.
ERROR BAT03: «UT (Batería calor o frío)». No es posible calcular la batería del evaporador. Las condiciones de proyecto son muy restrictivas...
Este mensaje indica que la batería frío del evaporador de esa unidad terminal, no es posible calcularla porque las condiciones de proyecto son muy restrictivas.
Se plantean las siguientes soluciones:
- Aumentar la humedad relativa interior de proyecto.
- Reducir el aire de ventilación.
- Disminuir la temperatura mínima de ADP.
- Disminuir la diferencia de temperatura máxima en impulsión.
ERROR B0: No es posible calcular la batería «UT (Batería calor o frío)». Revise sus parámetros de funcionamiento.
Este caso se puede dar en los espacios en los que el factor de calor sensible sea muy bajo: donde la carga latente es muy alta y una batería no basta para deshumidificar.
En estos casos la batería no basta y habría que subenfriar y luego calentar o procesos similares.
Si el aire exterior es húmedo, se requiere un sistema de deshumidificación que no trata directamente TeKton3D. No obstante, puede probar a reducir la ocupación de estos espacios, reducir la carga latente por personas y equipos o subir la humedad relativa del espacio.
Aunque TeKton3D no trata este caso de forma directa, sí se puede utilizar una Unidad terminal/Deshumectación compacta para conocer los parámetros necesarios y calcular la batería correctamente.
ERROR CL6: El espacio «ESPACIO» está servido por más de un Recuperador de calor. Revise la definición de cargas en estos elementos
Es importante indicar que cada Recuperador de calor debe estar relacionado con un único Espacio. El programa no contempla que pueda haber dos o más recuperadores de calor con cargas asignadas a un mismo espacio, por ejemplo, para el régimen de calefacción uno y para el de refrigeración otro.
Una solución consistiría en asignar un único recuperador al espacio y, posteriormente, identificar ese equipo en la memoria y documentos de proyecto y cambiarlo a dos recuperadores de la mitad de caudal y la misma eficacia.
ERROR CL-EP2-3 (Batería calor). La carga térmica asignada a la batería es nula
Este mensaje también está relacionado con el ERROR CL-PS1-2.
Los dos mensajes hacen referencia a que la carga térmica asignada a las baterías de calor es nula. Esto se debe a que la carga de calefacción es nula para el tipo de dimensionado que se ha seleccionado en el menú Datos/Generales.../Opciones de cálculo/Dimensionar la potencia de sistemas y unidades terminales utilizando:/Datos climáticos del año meteorológico; ya que en este tipo de cálculo sí se tienen en cuenta las cargas debidas a las fuentes internas (no en el caso de los Días tipo), que en un caso pueden ser muy elevadas y compensan totalmente a las pérdidas de calefacción.
En el listado de las Hojas de cargas se puede comprobar que para el momento de cargas de calefacción máximas según el año meteorológico el Total de calor sensible es de 0 W.
En el caso del dimensionado para los Días tipo, en el que no se tiene en cuenta las cargas favorables (sin aporte de fuentes internas para calefacción), la carga de calefacción asignada a la batería no sería nula y el error desaparece.
ERROR CL-PS1-2 (Batería calor). La carga térmica asignada a la batería es nula
Este mensaje también está relacionado con el ERROR CL-EP2-3.
Los dos mensajes hacen referencia a que la carga térmica asignada a las baterías de calor es nula. Esto se debe a que la carga de calefacción es nula para el tipo de dimensionado que se ha seleccionado en el menú Datos/Generales.../Opciones de cálculo/Dimensionar la potencia de sistemas y unidades terminales utilizando:/Datos climáticos del año meteorológico; ya que en este tipo de cálculo sí se tienen en cuenta las cargas debidas a las fuentes internas (no en el caso de los Días tipo), que en un caso pueden ser muy elevadas y compensan totalmente a las pérdidas de calefacción.
En el listado de las Hojas de cargas se puede comprobar que para el momento de cargas de calefacción máximas según el año meteorológico el Total de calor sensible es de 0 W.
En el caso del dimensionado para los Días tipo, en el que no se tiene en cuenta las cargas favorables (sin aporte de fuentes internas para calefacción), la carga de calefacción asignada a la batería no sería nula y el error desaparece.
ERROR G03: Dos entidades solapadas. Error de conexión
Este mensaje indica qué elementos se han encontrado coincidentes en el modelo de cálculo. Pinchando sobre el mensaje se mostrará qué elementos son.
El caso más habitual es que se encuentren duplicados en el mismo punto. Seleccione cualquiera de ellos y elimínelo.
Vuelva a calcular para continuar con el proyecto.
ERROR E01. La temperatura interior del espacio «Espacio» alcanza valores fuera de rango
Por lo general, el error se localiza en espacios que no tienen pérdidas de calor de ningún tipo (por ejemplo, recintos interiores sin ventilación, cerramientos adiabáticos, herméticos...) pero con ganancias por cargas internas. Al producirse esto, la temperatura de la zona crece, alcanzando valores fuera del rango, y se produce este error.
El problema aparece en espacios en los que no hay pérdidas de calor por ningún lado, ni por transmisión (porque todos los espacios contiguos son locales climatizados), ni tampoco hay entrada de aire de ventilación. Como seguro que alguna fuente de calor, la temperatura crece sin parar.
Para solucionarlo hay que considerar que los espacios contiguos son no climatizados, o bien introducir una pequeña cantidad de ventilación. Por lo que debemos indicar que el espacio tiene alguna pérdida, bien por conducción a través de algún cerramiento (activando la opción Considerar no acondicionados todos los espacios contiguos de las propiedades avanzadas del recinto), o bien indicando que tiene una ventilación mayor...
En otras ocasiones, se puede utilizar el método de cálculo de las funciones de Transferencia (TFM) que se puede seleccionar en el menú Datos/Generales.../Opciones de cálculo. Tekton3D cuenta con dos métodos de cálculo para resolver las cargas térmicas del edificio. Ambos métodos son válidos, y la ventaja de contar con dos métodos es que si por razones del algoritmo el modelo no converge, se puede probar a calcular con el otro.
ERROR E3: «PUERTA» Partición habitable
Lo que ocurre es que no se encuentra el espacio contiguo, al tener el cerramiento que la contiene la Función del cerramiento: Separación igual tipo uso (ver en el capítulo TK-Edificio) y no haber insertado el espacio contiguo.
El capítulo TK-CDT, continúa el cálculo considerando que las condiciones al otro lado de la puerta son las de un espacio no acondicionado.
Puede ser que se tenga que cambiar la Función del cerramiento (en el capítulo TK-Edificio), para que se pueda adaptar mejor a su caso.
ERROR E5: «SOLERA» La profundidad del cerramiento o su perímetro expuesto es incorrecto
El problema se presenta en las propiedades de la solera en el capítulo TK-Edificio, por lo que tendremos que cambiarnos a ese capítulo y comprobar las características definidas en la pestaña Contacto terreno.
Un posible error puede producirse por tener un valor forzado del perímetro expuesto nulo. Si se cambiar a un valor natural o se quita la opción forzada, se resuelve este tipo de error.
ERROR S01: «UT» La Ud. Terminal no tiene equipo seleccionado. No se simulará
La opción del menú Calcular/Simular sistemas necesita que previamente en cada equipo se haya seleccionado un modelo de la base de datos.
Si hace clic sobre el mensaje del panel Errores, se selecciona el equipo que no tiene el modelo seleccionado.
Una vez seleccionado, utilice la opción Seleccionar equipo... del menú Datos. En el cuadro que parece tendrá los parámetros calculados y la opción de seleccionar uno de los modelos, existentes en la base de datos, cuyos valores sean superiores.
En los Sistemas compactos de cubierta (tipo RoofTop)
se le debe añadir un bloque de las Unidades terminales que
se defina como un tipo Boca difusión de aire; por seguir la
misma estructura que el resto de los equipos (Sistema-Unidades terminales).
ERROR S02: «S» El equipo modelo «M» no es adecuado para el sistema. Revise la selección
Cuando se utiliza la opción Seleccionar equipo... del menú Datos, aparecen unos datos calculados por el programa que tienen que ser superados por los datos del modelo seleccionado en la base de datos.
En el caso de que haya al menos uno que no cumpla, se mostrará este mensaje.
Los Sistemas pueden crear una Central de producción para resolver este caso. Para ello puede ver el siguiente enlace: Definir una central de producción en TeKton3D.
ERROR S03: «C» La caldera modelo «M» no es adecuada para el sistema. Revise la selección
Cuando se utiliza la opción Seleccionar equipo... del menú Datos, aparecen unos datos calculados por el programa que tienen que ser superados por los datos del modelo seleccionado en la base de datos.
En el caso de que haya al menos uno que no cumpla, se mostrará este mensaje.
ERROR S04: «ST-080» El sistema no tiene conectadas unidades terminales. Revise el esquema de conexiones antes de continuar
El Sistema se debe de conectar (unir por los puntos de conexión) con sus Unidades terminales mediante relaciones gráficas, ya sea de forma manual o automática.
Este mensaje se puede dar si no se encuentra unido por su punto de conexión.
También puede darse si se conectan dos equipos de Sistemas para las mismas Unidades terminales (caso de un sistema de aerotermia). Este esquema no se puede dar, únicamente se permite un bloque Sistema por cada conjunto de Unidades terminales (para el caso de la aerotermia se debe tomar solo un equipo, que suele ser la unidad interior).
ERROR TT01: «CENTRAL» Central Generadora definida para un sólo equipo. Revise las propiedades de los sistemas
Las Centrales generadoras definidas deben contar con más de un equipo. Los pasos a seguir serán:
- Inserte un nuevo Sistema.
- Conecte este nuevo Sistema a una de las Referencias gráficas que se unen con el Sistema inicial.
- Seleccione el nombre de la Central generadora y defina sus propiedades, en cada equipo.
En el siguiente enlace puede conocer más detalles:
Definir una central de producción en TeKton3D.
ERROR TT03: «CENTRAL» Central Generadora con reparto de cargas distinto al 100%. Revise las propiedades de los sistemas
Al crear una Central de producción, la suma de los valores del Reparto de cargas de todos los Equipos de la central deberán suma 100 %. Si es diferente el valor de la suma, el programa dará este aviso para que se puede modificar.
ERROR UT4: «UT» Ud. Terminal con tipo de equipo incompatible con su sistema «S». Revise el tipo de equipo seleccionado
En el capítulo de TK-CDT se pueden insertar Sistemas (equipos generadores) con sus correspondientes Unidades terminales (que se unen a su Sistema mediante Relaciones gráficas). En sus propiedades se deben seleccionar qué Tipo de equipo son y entre ellos ser compatibles.
Si hace clic sobre el mensaje, le indicará que elemento no tiene esa correspondencia y podrá comprobar qué Tipo de equipo tiene seleccionado.
Mensajes de Aviso del capítulo de Tekton3D
Pinchando en cada enlace, le mostrará información de cómo se produce y unas pautas para poder resolverlo:
AVISO: ¡Atención! Superficie radiante con capacidad de emisión insuficiente. Suplemente la capacidad con otro tipo de terminales.
AVISO CL1: Espacio «ESPACIO» Convergencia demanda: X horas fuera de consigna.
AVISO CL2: Espacio «ESPACIO». Sin asignar carga a unidades terminales.
AVISO UT1: Unidad terminal «UT» no pertenece a ningún sistema.
AVISO UT6: Unidad terminal «UT» para espacios con diferentes condiciones operacionales «CO-1» y «CO-2». Se usarán las condiciones operacionales del espacio de control.
AVISO BAT01: Las condiciones de diseño requieren el uso de un humectador. La batería se calculará para calentamiento sensible. Recuerde definir el humectador.
AVISO RT3: Espacio «ESPACIO». Las temperaturas de cálculo de las condiciones interiores deben ser 21 ºC para los sistemas de calefacción y 25 ºC para los de refrigeración (RITE IT 1.1.4.1.2).
AVISO BAT01: UT (batería de calor). Las condiciones de diseño requieren el uso de un humectador. La batería se calculará para calentamiento sensible
El funcionamiento de la aplicación de la opción «Unidad dotada de un equipo de humectación» en el contexto del cálculo de cargas térmicas, es de la siguiente manera:
- En el caso de cargas latentes positivas (deshumectación), esta opción no tiene ningún efecto.
- Para cargas latentes negativas (humectación), se requiere la
evaporación de agua para generar las cargas latentes necesarias, lo que
implica un consumo de energía. Según el tipo de carga, se presentan dos
situaciones específicas:
- Para cargas de refrigeración: El consumo de energía destinado a la humectación reduce la potencia sensible.
- Para cargas de calefacción: El consumo de energía para humectación se suma a la potencia sensible.
- En ausencia de un humectador, la humedad no puede controlarse y, por lo tanto, las cargas latentes no se tienen en cuenta.
Cabe destacar que las baterías de refrigeración, además de enfriar el aire, funcionan como deshumidificadores. En cambio, las baterías de calefacción se calculan exclusivamente para el calentamiento sensible, sin control de humedad. Por lo tanto, esta opción no influye en el cálculo de la batería en ninguno de los casos.
En caso de que se observen cambios en los resultados al modificar esta opción, es importante señalar que dichas variaciones no se deben al funcionamiento de la batería en sí, sino a posibles modificaciones en la potencia sensible, como se explicó anteriormente.
AVISO CL1: Espacio «ESPACIO» Convergencia demanda: X horas fuera de consigna
Las horas fuera de consigna para un espacio (en el primer proceso de cálculo) significa que durante unas determinadas horas no se alcanza la consigna.
En algunos casos, ocurre durante el arranque en invierno ya que la primera hora de puesta en marcha no se alcanzan los 22 °C de consigna, y el espacio se queda por debajo de ese valor. Si son muy pocas horas al año, no hay que darle más importancia.
Este tipo de casos se pueden ver mejor, con los Detalles de Curvas de carga en la que se muestren la Temperatura interior resultante (con las temperaturas de consigna) y la Potencia térmica resultante.
En cualquier caso este mensaje no interrumpe los procesos de cálculo y generación de resultados.
AVISO CL2: Espacio «ESPACIO». Sin asignar carga a unidades terminales
el AVISO CL2 indica que hay cargas de dichos espacios habitables acondicionados (ver sus propiedades en el capítulo TK-Edificio) que no están cubiertas por ningún equipo, únicamente para que se repase por si se nos ha pasado.
Como es un mensaje de AVISO, no para el cálculo, por lo que puede seguir obteniendo información de los resultados. Un caso típico es cuando se están definiendo los sistemas y queremos ir comprobándolos, pero todavía no tenemos todos insertados.
Puede evitar ese mensaje haciendo No acondicionado el espacio desde las propiedades del espacio en el capítulo TK-Edificio o forzando que no es acondicionado en las propiedades de recinto del capítulo TK-CDT.
AVISO UT1: Unidad terminal «UT» no pertenece a ningún sistema
Este mensaje de AVISO indica que una de la Unidad terminal no está correctamente unida mediante Relaciones gráficas a un elemento Sistema.
Por lo que habrá que comprobar si falta esta Relación gráfica (utilizar la opción del menú Insertar/Relación gráfica) para unirla a un Sistema o no está unida por los puntos de Conexión (utilizar la herramienta del menú Edición/Seleccionar entidades conectadas).

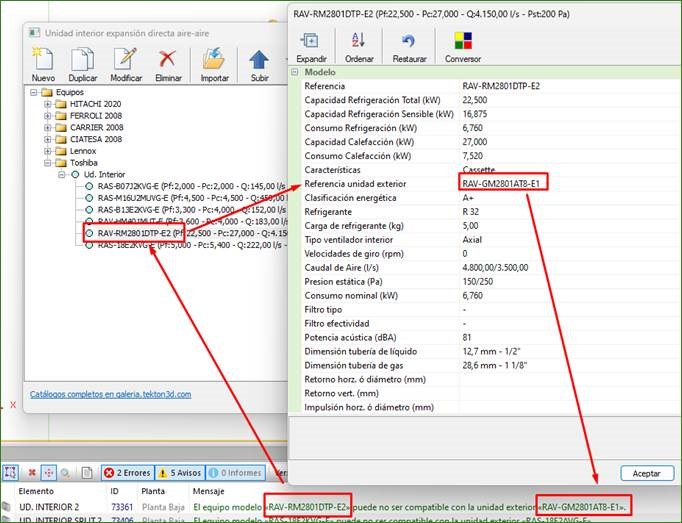

AVISO UT2: El equipo modelo «X» puede no ser compatible con la unidad exterior «Y»
Se comprueba la compatibilidad de los modelos de las unidades terminales de equipos partidos y VRF con la unidad exterior. La lista de referencias a unidades exteriores tiene que contener la referencia del sistema.
En la base de datos de la unidad interior se debe definir la Referencia de la unidad exterior:
AVISO UT3: Unidad terminal «UT» con potencias nulas Pr=0,000 kW, Prs=0,000 kW, Pc=-5,000 kW, Pacs=0,000 kW, Pacp=0,000 kW
Respecto al mensaje de AVISO UT3, no hay potencia de refrigeración (ya que no hay ni ACS ni ACP) debido al check marcado en las Propiedades de la unidad terminal, Unidad dotada de un equipo de humectación.
Esta opción se puede resumir como un factor de seguridad , de tal manera que para el caso de calefacción, si está marcada, la potencia de calefacción de la batería tiene en cuenta las cargas latentes de humectación, es decir, se suman las cargas negativas sensibles y las latentes para dar la carga total del equipo. En caso contrario, se ignoran las cargas latentes negativas no compensadas.
Si lo desmarca, ya se contabilizarán.
Otro caso es que exista potencia de refrigeración (Pr y Prs) y no haya potencia de calefacción (Pc), por ejemplo en suelos radiantes en baños y cocinas. Observando la hoja de cargas se puede ver qué está ocurriendo y suele ser que hay pocas ganancias y se tenga activa la propiedad El aire de ventilación proviene de otros locales acondicionados de la pestaña Ventilación aire exterior de las propiedades del espacio al cual vence sus cargas térmicas.
AVISO RC1: RITE IT 1.2.4.5.2. Recuperador «Recuperador de calor» con eficiencia X % inferior a mínima 44,0 %
La tabla 2.4.5.1 Eficiencia de la recuperación de esa IT se comprueba en TK-CDT. Para ello, se debe haber definido un Recuperador de calor, con su eficiencia sensible y asignados los espacios para determinar el caudal que trata.
Teniendo en cuenta las condiciones operacionales del local se sabe cuántas horas funciona al año, y de ese modo puede hacer la comprobación de la tabla, tanto en eficiencia como en presión estática.
Este mensaje indica que no se están cumpliendo los ´valores mínimos de eficiencia según cada caso.
ADV-RT1. ATENCIÓN: RITE-IT 1.2.4.5.2 obliga a recuperación de calor de aire de extracción (Q > 280,00 l/s)
Según dicho apartado del RITE, "IT 1.2.4.5.2. Recuperación de calor del aire de extracción", en los sistemas de climatización de los edificios en los que el caudal de aire expulsado al exterior, por medios mecánicos, sea superior a 0,28 m³/s, se recuperará la energía del aire expulsado.
Este mensaje indica que se debe insertar dicho elemento y conectarlo al Sistema correspondiente mediante tramos de Relaciones gráficas.
ADV-RT2. ATENCIÓN: RITE-IT 1.2.4.5.1 obliga a enfriamiento gratuito en subsistemas de tipo todo aire > 70,0 kW
Según ese apartado del RITE, "IT 1.2.4.5.1. Enfriamiento gratuito por aire exterior", los subsistemas de climatización del tipo todo aire, de potencia útil nominal mayor que 70 kW en régimen de refrigeración, dispondrán de un subsistema de enfriamiento gratuito por aire exterior.
Este mensaje indica que se debe insertar dicho elemento y conectarlo al Sistema correspondiente mediante tramos de Relaciones gráficas.
En los sistemas de climatización de tipo mixto agua-aire, el enfriamiento gratuito se obtendrá mediante agua procedente de torres de refrigeración, preferentemente de circuito cerrado, o, en caso de empleo de máquinas frigoríficas aire-agua, mediante el empleo de baterías puestas hidráulicamente en serie con el evaporador.
AVISO ST1 ¡Atención! El sistema «ST» funciona <X> horas en régimen de frío y calor simultáneamente
Si el mensaje sale tras el segundo proceso de cálculo (Dimensionar equipos, potencias de los equipos), no es tan determinante ya que se tratan potencias teóricas extremas para la selección de equipos. Por ejemplo, las potencias de calefacción excluyen todos los efectos positivos (radiación solar y fuentes internas).
Este mensaje tiene importancia cuando se realiza el tercer proceso de cálculo (Simular sistemas, simulación energética), ya que se tienen en cuenta las potencias reales para el cálculo de la energía, el clima y el funcionamiento real de cada espacio. Por tanto, todas las cargas de diferente signo dentro del mismo espacio se compensan. Esto afecta sobre todo a la potencia de calefacción, menor a la obtenida en el proceso anterior sobre todo en horas de sol y con uso de las fuentes internas (ya que en los procesos anteriores más desfavorables se aplican las condiciones indicadas en la pestaña Avanzadas de cada Espacio).
En conclusión, el proceso de cálculo de potencias (segundo proceso de cálculo) arroja el número máximo de horas de simultaneidad que pueden presentarse en condiciones extremas, mientras que el proceso de simulación (tercer proceso de cálculo) muestra las horas de simultaneidad típicas durante el funcionamiento de un año típico.
En general, a Unidades terminales de un mismo Sistema se les pide simultáneamente frío y calor. En edificios terciarios es muy normal que los espacios interiores requieran frío mientras que los exteriores demanden calefacción. Hay que controlar las horas en las que esto sucede, y si son muchas habría que replantearse agrupar los espacios de otro modo, por ejemplo un sistema para los espacios exteriores o de una orientación determinada y otro sistema para los interiores.
En algunas Unidades terminales conectadas a ese Sistema se está produciendo un desequilibrio térmico entre espacios que podría provocar que, en algunos recintos, no pudiese mantener la temperatura interior de diseño. Recordar que si no existe un Elemento de control, el programa determinará automáticamente cuál será el espacio de control en función a la mayor carga térmica. Para más información puede consultar la DTIE 7.01 Cálculo de carga y demanda térmica.
Respecto a los listados de los que puede sacar información, le muestro algunos ejemplos. Seleccionando los equipos puede obtener información sobre la inversión térmica con los Listados:
- Tablas de demanda energética/Resumen del Análisis térmico, donde se puede ver el Número de Horas con Inversión Simultánea (NHIS) y la energía ideal que se puede emplear para el trasvase.
- Tablas de demanda energética/Estudio de trasvase y acumulación.
- Unidades terminales/ Unidades terminales. Demandas energéticas hora a hora (que se puede Exportar a Excel y editar para filtrar o seleccionar la información que nos interese estudiar; por ejemplo, se puede observar cuántas horas al día coinciden simultáneamente demanda de refrigeración y de calefacción).
Y de los Detalles de Curvas de cargas se pueden obtener la siguiente información por Zona térmica o por espacios individualmente:
- Comparativo de curvas de Cargas térmicas totales y Carga térmica total mínima por horas del espacio o de la zona térmica.
- Comparativo de curvas de Ganancia solar térmica y curvas de Cargas térmicas por: transmisión por la envolvente, transmisión particiones, por ocupantes, iluminación, equipos y ventilación; por horas del espacio o de la zona térmica.
- Comparativo de curvas de Cargas térmicas totales y Potencia térmica resultante por horas del espacio o de la zona térmica.
- Comparativo de curvas de la Temperatura interior resultante y los Horarios de funcionamiento por horas del espacio o de la zona térmica.
En cualquier caso este mensaje no interrumpe los procesos de cálculo y generación de resultados.
AVISO RT7: Espacio «ESPACIO». La temperatura operativa para calefacción (A ºC) está fuera del rango de diseño (X...Y ºC)
AVISO RT8: Espacio «ESPACIO». La temperatura operativa para refrigeración (B ºC) está fuera del rango de diseño (X...Y ºC)
Las condiciones de diseño para la zona ocupada las debe comprobar el técnico según la norma UNE-EN ISO 7730. De esta manera se fijarán unos parámetros de diseño (actividad metabólica, grado de vestimenta, porcentaje de insatisfechos, etc.) y unos límites en la temperatura seca y en la humedad relativa en las propiedades de los espacios.
Esta parte no la puede hacer el programa de forma automática porque le falta información (por lo que lo debe hacer el técnico), pero el programa sí puede ofrecer resultados para ayudarnos a configurar la calidad térmica del ambiente.
El programa calcula en el capítulo TK-CDT (no en el capítulo TK-Edificio) la temperatura operativa resultante en cada espacio y para cada hora del año; como el valor medio de la suma de la temperatura seca (que el técnico debe indicar en las propiedades del espacio) y la temperatura radiante de los cerramientos (que el programa calcula). Esta ecuación es una simplificación para casos en los que no haya grandes superficies radiantes con temperaturas muy altas o bajas. Entonces el programa avisa del resultado de la temperatura operativa se distancia del valor de la temperatura seca, aunque se puede conocer el valor de la temperatura operativa para condiciones de invierno y verano (respondiendo a su consulta):
- En las hojas de carga (en los listados o a través de la opción del menú Contextual/Resultados… sobre un espacio) y;
- En el listado de Condiciones interiores en espacios seleccionados.
En este punto, el técnico debe haber calculado los límites de temperatura operativa y humedad relativa según la norma UNE-EN ISO 7730 (lo que dice el RITE). En este caso los valores para el dimensionamiento de sistemas de refrigeración son los valores superiores del rango de bienestar considerado y para los sistemas de calefacción los valores más bajos del rango de bienestar considerado.
Respecto a los límites de la humedad relativa, que directamente se indican en las propiedades de los espacios, el programa determinará las ganancias y cargas térmicas para mantener esa humedad relativa en cada espacio.
Ahora bien, respecto al cumplimiento del límite de la temperatura operativa no es tan directo. El programa ofrece el resultado de la temperatura operativa para que el técnico compruebe su cumplimiento. Si no cumple, se deberá disminuir o aumentar el valor de la temperatura seca en los espacios para que cumpla el valor de la temperatura operativa (ya que la temperatura radiante no se puede modificar).
Normalmente la temperatura operativa es muy parecida a la temperatura de consigna y sólo varía en décimas de grado. Sin embargo, hay casos en los que las diferencias son apreciables, por ejemplo, cuando hay cerramientos con temperatura radiante muy alta, como puede ser el caso de los grandes paños acristalados. La temperatura operativa puede ser un índice de confort, ya que un valor elevado implica una sensación térmica incómoda, tanto más cuanto más cerca esté el ocupante de los cerramientos radiantes.
Actualmente, no se comparan
el valor de la temperatura operativa con los valores de la
Tabla 1.4.1.1 Condiciones interiores de diseño
del RITE porque en la versión del RITE-21
fija las temperaturas de cálculo a 21 ºC y 25 ºC. La temperatura operativa
resultante en verano, por ejemplo, siempre estará por encima de 25 °C ya que
siempre hay alguna superficie de radiación elevada.
AVISO UD1: ¡Atención! El sistema «UT» funciona <X> horas en régimen de frío y calor simultáneamente. Revise su definición antes de continuar
Ver aviso: AVISO ST1 ¡Atención! El sistema «ST» funciona <X> horas en régimen de frío y calor simultáneamente.
AVISO UT02: La Unidad Terminal «UT» tiene asignados espacios con diferentes condiciones operacionales «ESPACIO 01» y «ESPACIO 02». Se usarán las condiciones operacionales del espacios de control
El Aviso UT02 (no es un error) indica que la UT, (por ejemplo, una UTA) está climatizando espacios con condiciones operaciones diferentes (no tienen porqué coincidir horarios, iluminación, ocupación) por lo que, para calcular el programa la potencia necesaria, usará las condiciones del espacio de control (el que tenga mayor carga térmica o el que tenga dispuesto un Elemento de control, categoría del menú Insertar).
Temas relacionados
Copyright © iMventa Ingenieros. Todos los derechos reservados.
