Descripción
A continuación se enumeran, y se explican, los mensajes de Errores y Avisos de este módulo, tras los procesos de cálculo o comprobación.
Al hacer clic sobre cualesquiera de estos dos enlaces, se mostrarán los mensajes a elegir:
Mensajes de Error del módulo de Tekton3D
Pinchando en cada enlace, le mostrará información de cómo se produce y unas pautas para poder resolverlo:
HE1·ERROR1: Limitación transmitancia térmica global.
HE1·ERROR2: Limitación del control solar de la envolvente térmica (Qsol;jul > Qsol;jul_lim)
HE1·ERROR3: Limitación de la relación del cambio de aire con una presión de 50 Pa.
HE1·ERROR4: Limitación de descompensaciones.
HE1·ERROR5: Limitación de permeabilidad al aire (Q100).
HE1·ERROR6: Limitación de condensaciones intersticiales.
HE1·ERROR7: Caracterización de espacios en la comprobación de descompensaciones.
HE1·ERROR1: Limitación transmitancia térmica global
Este error indica que el edificio no cumple con la limitación de la transmitancia térmica global (K). Busca que el nivel global del aislamiento de los cerramientos sea aceptable. Se basa en el coeficiente global de transmisión de calor, repercutido por la superficie de intercambio con el exterior:
Transmisión de calor a través de la envolvente térmica (huecos, opacos y puentes térmicos)
Htr,adj ≈ ∑x btr,x · [∑i Ax,i · Ux,i (huecos + opacos) + ∑k lx,k · ψx,k (PTs)] [W/K]
Superficie de intercambio de la envolvente térmica
∑A = ∑ btr,x · Ax [m²]
Valor del indicador:
K = Htr,adj / ∑A ≈ [W/m²K]
Para comprobar los indicadores de calidad y parámetros descriptivos de la envolvente térmica TeKton3D tiene disponible el listado "Calidad de la envolvente térmica".
El indicador de transmitancia térmica global debe cumplir con los valores establecidos en CTE DB HE-1, en función de la zona climática y la compacidad del edificio

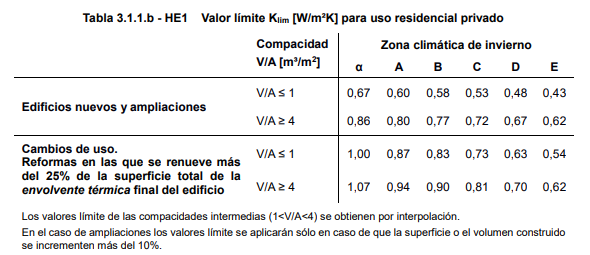

- Edificios de uso residencial privado Tabla 3.1.1.b

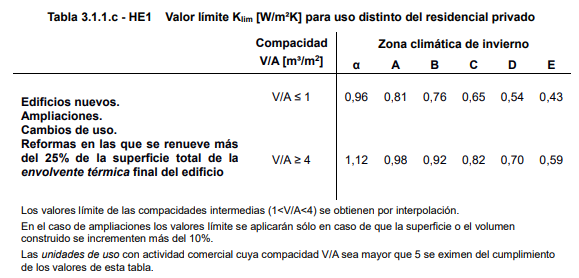

- Edificios de uso distinto al residencial privado Tabla 3.1.1.c
HE1·ERROR2: Limitación del control solar de la envolvente térmica
Este error indica que el edificio no cumple con el parámetro de control solar (qsol;jul). Este indicador refleja mediante un valor numérico la capacidad del edificio para protegerse de la radiación solar, limitando el impacto de la radiación solar en la superficie acondicionada del edificio:
Ganancias solares en el mes de julio con los dispositivos de sombra activados:
Qsol;jul = ∑k(Fsh,obst · ggl;sh;wi · (1 − FF) · Aw,p · Hsol;jul)[kWh/mes]
Valor del indicador:
qsol;jul = Qsol;jul / Aútil [kWh/m²/mes]

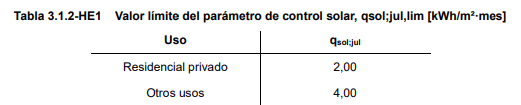

El indicador de control solar de la envolvente térmica debe cumplir con los valores establecidos en CTE DB HE-1, Tabla 3.1.2-HE1:
Para comprobar los indicadores de calidad y parámetros descriptivos de la envolvente térmica TeKton3D tiene disponible el listado Calidad de la envolvente térmica. Para este indicador existen dos tablas muy útiles:
- En el apartado, Control solar de los huecos, hay una tabla con los valores del indicador qsol;jul por orientación. De esta manera se puede conocer donde es más rentable disponer de elementos de sombra.
- Además, un poco más abajo en el mismo listado, en el apartado, Detalle por componentes, hay una tabla para los Huecos en la que se puede observar cuáles son los huecos que tienen mayor valor y, así, poder actuar sobre ellos.
Para el estudio de las sombras, TeKton3D tiene una herramienta que también
puede servir de ayuda. Esa herramienta para el estudio de sombras está en el
menú Ver/Sombras, también gestionable desde una de las
pestañas del panel Herramientas gráficas.

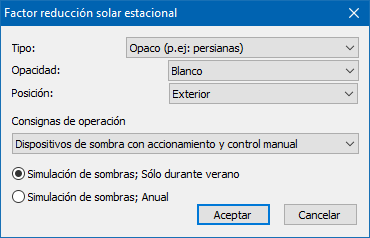

- Utilizar un elemento de sombra estacional (persianas, toldos y cortinas o elementos asimilables). Los más efectivos son las que proporcionan sombras exteriores:
- Diseño favorable, con sombras propias del edificio que afecten a los huecos durante el mes de Julio.

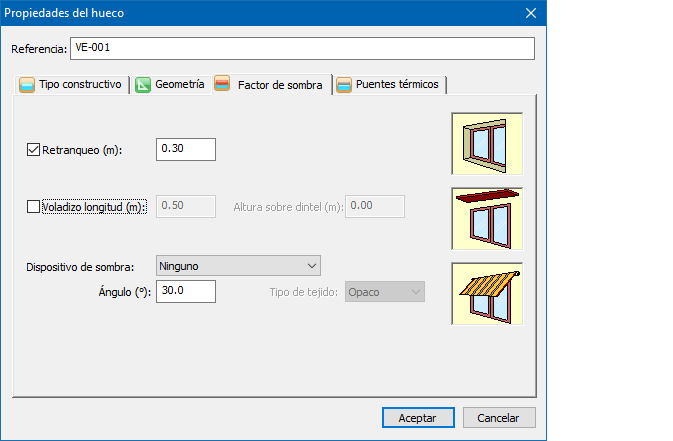

- Emplear sombras fijas; como retranqueos, voladizos o elementos asimilables a lamas fijas.
- Utilizar vidrios con un factor solar bajo.
HE1·ERROR3: Limitación de la relación del cambio de aire con una presión de 50 Pa
En edificios nuevos de uso residencial privado con una superficie útil total superior a 120 m2, se establece la obligatoriedad sobre los elementos de la envolvente térmica que aseguren una adecuada estanqueidad al aire.

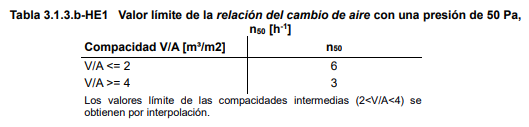

La relación del cambio de aire con una presión diferencial de 50 Pa (n50) esta limitada en función de la compacidad del edificios según los valores limite dispuestos en la tabla 3.1.3.b HE1.
En el Anejo H del CTE DB HE 2019, están descritos los métodos para determinar la permeabilidad al aire del edificio:
- Determinación mediante valores de referencia. En situaciones con una compacidad muy mala, donde la superficie de envolvente es muy grande en relación
al volumen encerrado, puede ocurrir que no cumplamos con este valor, aun sin tener huecos en la construcción, de hecho en algunos de estos casos tener unas carpinterías con
permeabilidad mejorada resulta más favorable que el elemento opaco (16 m3/h·m²).

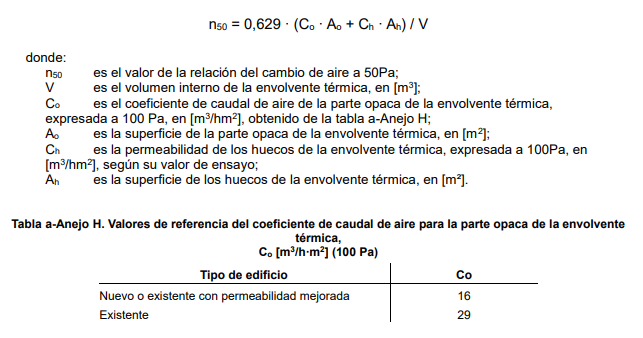

El valor de la relación del cambio de aire a 50 Pa, n50, puede calcularse, a partir de la siguiente expresión: -
- Esta comprobación depende principalmente de la compacidad (una compacidad muy baja están muy penalizados según el nuevo CTE2019) y de la permeabilidad del hueco.
- En el apartado, Tasa de renovación de aire 50 Pa (n50) del Listado Calidad de la envolvente térmica , puede conocerse la influencia de los elementos opacos y huecos (n50 [%]) para esta comprobación.
-
Las soluciones pueden pasar por:
- Mejorar la permeabilidad de los huecos.
- Aumentar el volumen de los espacios.
- Modificar las áreas de superficies opacas y huecos.
- Es interesante tener en cuenta también que, los espacios no habitables, no se tienen en cuenta en las comprobaciones (por si tuviese uno bajo cubierta inclinada), ya que en la comprobación de n50 no se tendría en cuenta la superficie de la cubierta (y debido a ello baja el valor de n50).
- Determinación mediante ensayo: El valor de la relación del cambio de aire a 50 Pa, n50, puede obtenerse mediante ensayo realizado según el método B de la norma UNE-EN 13829:2002 Determinación de la estanqueidad al aire en edificios. Método de presurización por medio de ventilador.

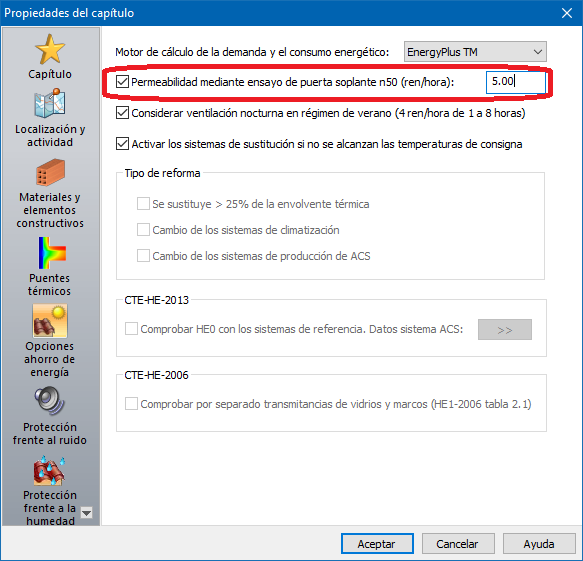

- En Tekton3D, por defecto se determina el indicador n50 mediante valores de referencia, pero desde el capitulo del edificio menú Datos/Generales.../Opciones Ahorro de Energía, podemos indicar el valor de ensayo, o en una fase inicial del proyecto, el valor que se espera obtener.
-
HE1·ERROR4: Limitación de descompensaciones
En el CTE DB HE1 (2019), se controla la transmitancia térmica de cada elemento perteneciente a la envolvente térmica del edificio, en función de la zona climática de invierno.

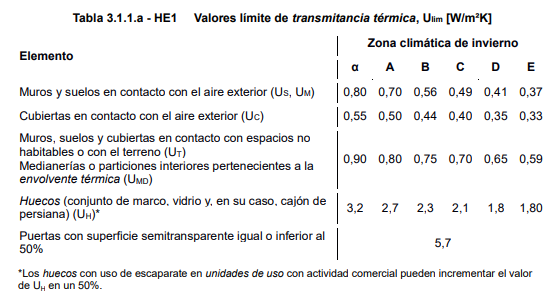

Los valores limite están en la tabla 3.1.1.a:

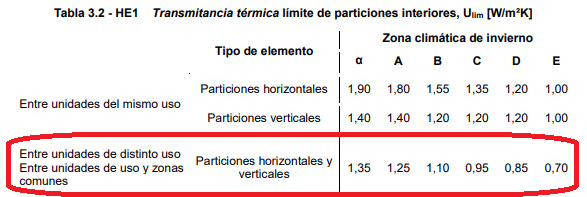

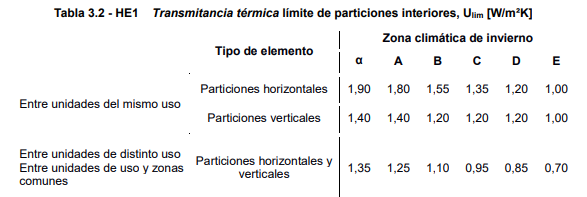

La transmitancia térmica de las particiones interiores no superará el valor de la tabla 3.2-HE1, en función del uso asignado a las distintas unidades de uso que delimiten:
HE1·ERROR5: Limitación de permeabilidad al aire (Q100)

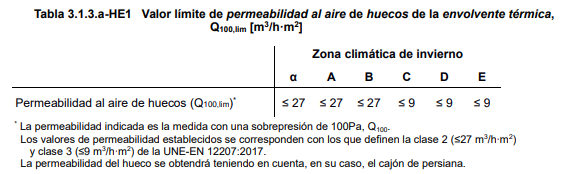

La permeabilidad al aire (Q100) de los huecos que pertenezcan a la envolvente térmica no superará el valor límite de la tabla 3.1.3.a-HE1:

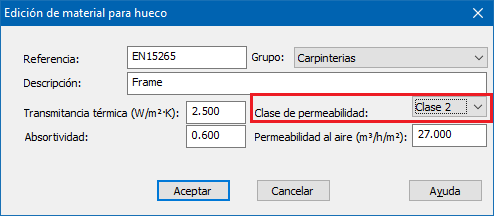

Desde la opción de definición de materiales para huecos (menú Archivo/Bases de datos/Materiales/Para huecos...) se puede crear o modificar materiales, para simular marcos de huecos. Una de las opciones disponibles es la clase de permeabilidad.
Podemos seleccionar:
- Clase 1: 50 m3/h·m²
- Clase 2: 27 m3/h·m²
- Clase 3: 9 m3/h·m²
- Clase 4: 3 m3/h·m²
- Estanco: 0 m3/h·m²
HE1·ERROR6: Limitación de condensaciones intersticiales
Según lo establecido en el apartado 3.3 del DB HE1 (2019):
En el caso de que se produzcan condensaciones intersticiales en la envolvente térmica del edificio, estas serán tales que no produzcan una merma significativa en sus prestaciones térmicas o supongan un riesgo de degradación o pérdida de su vida útil. En ningún caso, la máxima condensación acumulada en cada periodo anual podrá superar la cantidad de evaporación posible en el mismo periodo.
Puede aparecer un problema de condensaciones cuando en algunas capas del elemento constructivo la presión de vapor sobrepasa la presión de saturación.

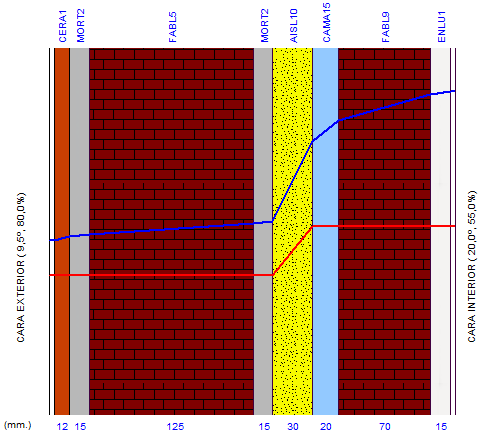

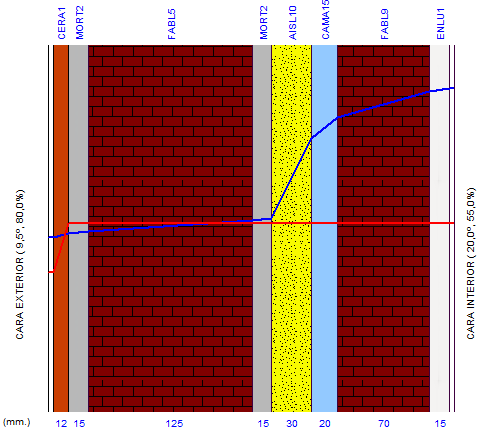

Si observa la gráfica de condensaciones para cualquiera de estos elementos (haga doble clic en el elemento en el panel Comprobar), podrá ver a través de la Gráfico de condensaciones como en algún punto la presión de vapor queda por debajo de la presión de saturación.
En estos casos es recomendable añadir al elemento constructivo (en la cara interior) una pequeña capa con una gran resistencia a la difusión conocida como barrera de vapor. Por ejemplo, editando el elemento constructivo anterior:
- Añadiendo una barrera de vapor, siempre colocada por la cara caliente (interior), antes del aislamiento.
- Modificando el parámetro, Factor de resistencia a la difusión, del material de aislamiento.
Otro aspecto con el que tenemos que tener una atención especial es con los recubrimientos de los elementos constructivos, como por ejemplo los azulejos cerámicos. Este tipo de materiales tienen un factor de resistencia a la difusión del vapor muy alto, haciéndolos prácticamente impermeables. Podemos bajar el valor de la resistencia a la difusión del vapor de estos materiales, cuando se define un elemento constructivo, debido a las técnicas constructivas. Volviendo al ejemplo de los azulejos cerámicos, en la mayoría de los casos, la junta que los une no tiene la misma resistencia a la difusión, haciendo que en realidad este valor sea mucho menor.
HE1·ERROR ES0: Se han encontrado nombres de espacio repetidos. Introduzca un nombre diferente para cada espacio del edificio
Si el programa detecta espacios con la misma Referencia (ver las Propiedades del espacio) en el proceso de cálculo, mostrará este mensaje para que se puedan cambiar y todas las Referencias sean diferentes unas de otras.
Las forma más útil de hacerlo es utilizar el panel Buscar para ver los nombres de los Espacios en orden, pinchar dos veces sobre uno de ellos para entrar en sus propiedades y modificar la Referencia.
HE1·NO CONFORME LIMCST3: «TIPO CONSTRUCTIVO». frsi=X<Y Limitación de condensaciones superficiales (DB-HE Apartado 3.3)
Según el apartado 3.3 del DB-HE1 (articulado del 20 diciembre 2019) se deben limitar las condensaciones en la envolvente térmica, tanto las superficiales como las intersticiales.
En el caso de las condensaciones superficiales, suponen fundamentalmente un riesgo en relación a la salubridad, por la formación de mohos, y su exigencia se recoge en el Documento Básico de salubridad DB-HS.
El documento de apoyo DA DB-HE / 2 “Comprobación de limitación de condensaciones superficiales e intersticiales en los cerramientos” recoge procedimientos para el cálculo del riesgo de condensaciones y puede emplearse para el cálculo conjunto de condensaciones de ambos tipos.
Para solucionar este mensaje, se debe mejorar el Material del aislante utilizado en el Elemento constructivo o aumentar su Espesor.
HE1·NO CONFORME LIMTTD: "REFERENCIA", «TIPO CONSTRUCTIVO». U=X>Y Limitación de transmitancia térmica y descompensaciones (DB-HE Tabla 3.1.1.a y Tabla 3.2)
Según el apartado 3.1 del DB-HE1 (articulado del 20 diciembre 2019), la envolvente térmica del edificio, definida según los criterios del Anejo C, cumplirá las condiciones de ese apartado.
Una de ellas es que la transmitancia térmica (U) de cada elemento perteneciente a la envolvente térmica no superará el valor límite (Ulim) de la tabla 3.1.1.a-HE1.
Además, la transmitancia térmica de las particiones interiores no superará el valor de la tabla 3.2-HE1, en función del uso asignado a las distintas unidades de uso que delimiten.
Una vez revisado el valor de la Transmitancia térmica que se debe disponer en el Elemento constructivo, se cambiará de Tipo constructivo en sus propiedades para adaptarlo a las condiciones exigidas.
HE1·ERROR7: Caracterización de espacios en la comprobación de descompensaciones
En edificios de bloques de viviendas es necesario definir las unidades de uso, distinguiendo cada vivienda con una unidad de uso, para comprobar correctamente la tabla 3.2-HE1:
Se puede definir una unidad de uso especifica para las zonas comunes, o podemos dejar sin asignar ninguna unidad de uso en estos espacios.
NO CONFORME: «Elemento constructivo». U=X>Valor límite. Limitación de descompensaciones (DB-HE Tabla 3.1.1.a y Tabla 3.2)
En los apartados 3.1.1 y 3.2 del DB-HE1 (CTE del 20 de diciembre de 2019) se establecen unas tablas con los valores límite de transmitancia térmica de los Elementos constructivos: por Tipo de elemento y por Zona climática de invierno.
El elemento que da este error tendrá un valor de transmitancia térmica (X) mayor al valor exigido (Valor límite) en esas tablas.
En el caso de Soleras no enterradas en contacto directo con el terreno, el fallo podrá estar relacionado con el aislamiento definido en la pestaña, Contacto terreno, del cuadro de propiedades de la solera, y no con el propio de la solución constructiva.
Para solucionarlo, cambie las características de dicho Elemento constructivo o seleccione otro de la base de datos que cumpla esa condición.
Mensajes de Aviso del módulo de Tekton3D
Estos mensajes se han registrado en este apartado:
OBSERVACIÓN: Hay espacios contiguos a cerramientos exteriores. Revise la lista de incidencias y verifique que la dirección al exterior es correcta.

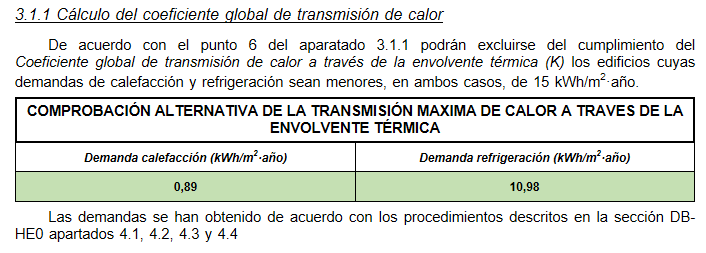

ATENCIÓN: Alternativamente podrán excluirse del cumplimiento de esta condición los edificios cuyas demandas de calefacción y de refrigeración sean menores a 15 kWh/m2·año (Art. 3.1.1 punto 6). Verifique esta demandas mediante la comprobación de HE0
A partir de la versión 1. se implementa la posibilidad de cumplir el DB-HE1 mediante el punto 6 del apartado 3.1.1 del CTE-HE de 2022.
Para ello es necesario realizar la comprobación de HE0 previamente a la comprobación de HE1 y haber obtenido demandas de calefacción y refrigeración inferiores a 15 kWh/m²·año. Estas demandas no dependen de los sistemas definidos, por lo que para ello basta con definir un sistema básico de ACS. En la memoria justificativa de HE1 el apartado sobre el cálculo del coeficiente global de transmisión de calor aparecerá redactado de este modo:
