Descripción

Son elementos que marcan el punto de entrada de un circuito en su recorrido por los tramos de Canalización hasta el Cuadro de distribución. Por lo tanto, establecen el punto de entrada en canalización del circuito de alimentación de un receptor. La relación entre esta caja de conexión y el Receptor se realiza mediante la herramienta Establecer Relaciones.

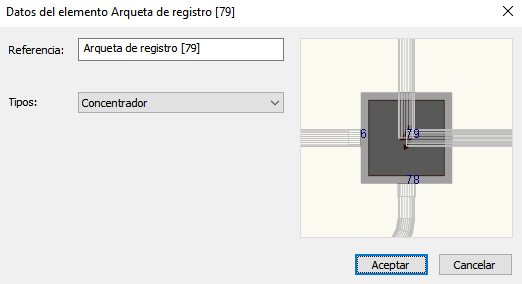

Se establecen dos Tipos de Cajas de conexión:

• Estándar: para todo uso que no sea el de concentrador.
• Concentrador: esta propiedad permite redirigir los circuitos de las canalizaciones conectadas hasta una única canalización de salida. De este modo se pueden cerrar "bucles" en el esquema de canalizaciones y se permite que las canalizaciones contengan circuitos provenientes de cuadros eléctricos diferentes.
• Se debe cumplir que:
  • Las entradas a la caja de conexión concentrada tienen que ir en puntos de conexión independientes y evitando el punto rojo de insercción del bloque de la caja.
  • Las salidas deben partir sólo del punto rojo de insercción.

Para conocer mejor los tipos de conexiones y sus mediciones se puede consultar este enlace: Cómo se realizan las conexiones de elementos y mediciones en TK-BT y ver el siguiente video:
