Descripción
Esta opción permite insertar un bloque con la que se puede representar una demanda de Caudal constante (Hose demand NFPA13).
La Demanda de caudal constante (Hose Demand) habilita la opción de poder definir un caudal constante, situado a la entrada del Puesto de control, que se añadirá al caudal calculado para la Hipótesis de los rociadores correspondientes. Por tanto, la demanda de caudal afecta tanto al Grupo de presión y a la reserva de agua como a las tuberías de alimentación hasta el Puesto de control.
Uno, o varios, de estos elementos deberán estar conectados a las tuberías de la instalación de protección contraincendios.
Los elementos de caudal constante sí pueden intervenir en cualquier tipo de
cálculo (BIE, Rociadores…) aunque en todos los casos es necesario indicar el
tipo de funcionamiento que debe tener, es decir, TK-EXA no combina
automáticamente. Por ejemplo, para tener en cuenta los elementos de Demanda
de caudal constante junto a las BIE es necesario crear una Hipótesis de
usuario que contemple el cálculo de este elemento más las dos BIE más
desfavorables. En el caso de los Rociadores habría que añadir el elemento de
Demanda de caudal constante a las combinaciones de hipótesis de cada área de
operación.

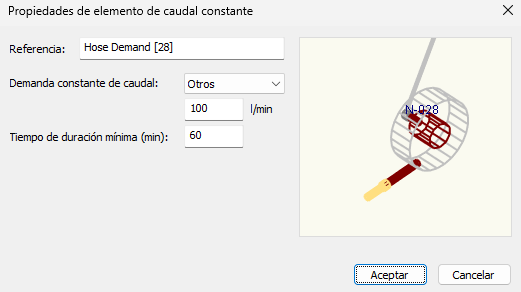

El cuadro de propiedades se compone de las siguientes opciones:
- Referencia. Nombre que identifica este elemento en los resultados y que puede modificarse de forma automática si se tiene activas algunas de las opciones del menú Datos/Generales.../Opciones especiales/Descripciones automáticas.
- Rotulación. Las opciones que aparecen se podrán
utilizar para conocer los resultados en Etiquetas informativas y
Detalles, entre las que se encuentran:
- Nombre/Referencia.
- Demanda de caudal.
- Presión en conexión.
- Reserva específica.
- Demanda constante de caudal. Para instalaciones
complejas con zonas de distintos riesgos es posible definir distintos
valores de demandas de caudal, por ejemplo, en función del riesgo
asociado a cada zona. En la activación de cada área de operación se
activará la demanda correspondiente.
- 190 l/min.
- 380 l/min.
- 950 l/min.
- 1 900 l/min.
- Otros (para que el usuario indique el valor que desee).
- Tiempo de duración mínima (min). Se establece el tiempo en el que va estar funcionando la demanda de caudal constante.
