TK-Edificio. Menu Datos/Asignar elementos constructivos...

	Asignar elementos constructivos...

	TeKton3D / TK-Edificio / Menú Datos / Asignar elementos constructivos...	Ayuda iMventa Ingenieros

Descripción

Esta opción le permite asignar de forma rápida elementos constructivos a las distintas particiones y huecos presentes en el edificio, siendo una herramienta casi indispensable cuando se importan geometrías de ALLPLAN® o de un archivo IFC.

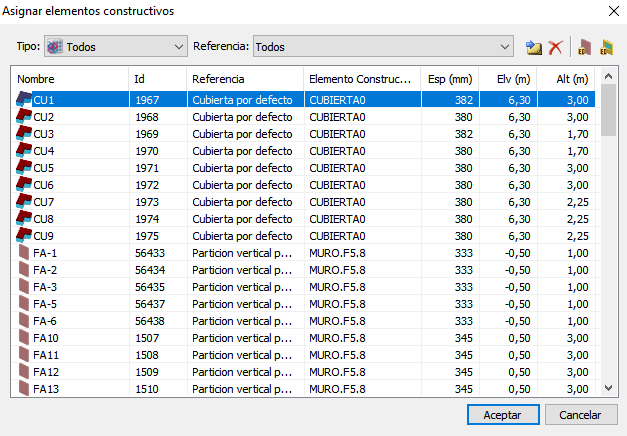

El cuadro de diálogo, Asignar elementos constructivos, es una lista que muestra todas las particiones y huecos, pudiendo eliminarlos o asignarles elementos constructivos de forma rápida.

Asignar elementos constructivos

Las herramientas disponibles en este cuadro son las siguientes:

Filtro por Tipo: permite filtrar el contenido de la lista, para que sólo se muestre el tipo de partición o hueco seleccionado en el desplegable correspondiente.
Filtro por Referencia: la referencia es el texto que identifica el material de un elemento creado en ALLPLAN:
- En el caso de muros la referencia está formada por el "material" y el espesor de cada hoja definida en ALLPLAN.
- En el caso de forjados la referencia es el "material".
- En el caso de huecos la referencia es el nombre de la macro empleada en el vano.
- Si un muro o forjado no tiene material, o un hueco no tiene macro, o un elemento no ha sido creado en ALLPLAN, se mostrará la referencia "por defecto".
Asignar elemento constructivo. Asigna un elemento constructivo a todos los elementos seleccionados en la lista (puede hacer selecciones múltiples utilizando los métodos habituales de selección en Windows, mediante las teclas SHIFT y CTRL).
Eliminar elemento: elimina los elementos seleccionados en la lista. De esta manera resulta sencillo, por ejemplo, eliminar los rodapiés ("listeles") que aparecen en las geometrías importadas de ALLPLAN (cuya altura será netamente inferior al de otros elementos verticales).
Elementos constructivos para cerramientos. Mediante este botón se puede acceder a la base de datos para ver, modificar o crear elementos constructivos para cerramientos.
Elementos constructivos para huecos. Mediante este botón se puede acceder a la base de datos para ver, modificar o crear elementos constructivos para huecos.
Ordenar lista: La lista se organiza en los campos Nombre, Id, Referencia, Elemento Constructivo, Espesor, Elevación y Altura. Haciendo clic en la cabecera de la lista, sobre cualquiera de estos campos, ordenarán las filas de los elementos según el campo seleccionado.
