Descripción
Esta guía presupone que ya se han definido las características del edificio necesarias para la justificación del "DB HE1. Limitación de la demanda energética" (geometría, materiales y condiciones operacionales). Puede encontrar más información en TK-HE1 Guía rápida 2013.
Los pasos siguientes van encaminados a describir los sistemas de calefacción, refrigeración y producción de agua caliente sanitaria (ACS).
Cada sistema se compone de un equipo de producción térmica y al menos una unidad terminal. Los sistemas, equipos y unidades terminales contemplados por TK-HE0 se resumen en la siguiente tabla:
|
SISTEMA |
EQUIPOS |
UNIDADES TERMINALES |
|
Sistema unizona |
Autónomo sólo frío (SF) - Split 1 x 1 Autónomo bomba de calor (BDC) - Split 1 x 1 Calefactor eléctrico Equipo ideal calefacción (rendimiento constante) Equipo ideal refrigeración (rendimiento constante) |
|
|
Calefacción multizona por agua |
Caldera eléctrica Caldera convencional Caldera baja temperatura Caldera de condensación Caldera de biomasa Bomba de calor aire-agua |
Radiadores Paneles radiantes Suelos radiantes |
|
Climatización multizona con autónomos |
Unidad exterior aire-aire SF Unidad exterior aire-aire BDC Unidad exterior aire-aire VRV SF Unidad exterior aire-aire VRV BDC |
Unidad interior SF - Multisplit n x 1 Unidad interior BDC - Multisplit n x 1 Unidad interior VRV SF Unidad interior VRV BDC |
|
Climatización multizona por conductos |
Autónomos aire-aire SF Autónomos aire-aire BDC |
Boca de impulsión |
|
ACS |
Caldera eléctrica Caldera convencional Caldera baja temperatura Caldera de condensación Caldera de biomasa Bomba de calor aire-agua |
Demanda ACS |
|
Mixto Calefacción y ACS |
Caldera eléctrica Caldera convencional Caldera baja temperatura Caldera de condensación Caldera de biomasa Bomba de calor aire-agua |
Radiadores Paneles radiantes Suelos radiantes Demanda ACS |
Para la definición de los sistemas de climatización acceda a la opción de menú Datos/HE0 - Definición de sistemas...
Una vez definidos los sistemas puede realizar la comprobación HE0 desde el propio cuadro de diálogo o bien desde la opción del menú Calcular/HE0 - Limitación del consumo energético.

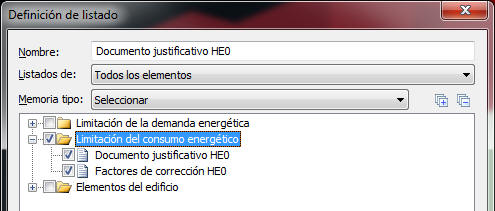

El documento que justifica el cumplimiento de esta exigencia básica se puede generar desde la opción de listados, seleccionando Memoria tipo "Justificación limitación consumo energético" o bien marcando los dos listados siguientes:
El primer documento contiene la justificación de acuerdo al apartado "3.2 Justificación del cumplimiento de la exigencia" del Documento Básico HE0. Este documento hace referencia a la justificación de la limitación del consumo energético HE0, en la que se detallan las características de los sistemas térmicos, las fuentes de energía, resultados de demandas, consumos y emisiones y la verificación de las exigencias.
El segundo documento es un anexo en el que se detallan los factores de corrección o curvas de comportamiento de los sistemas térmicos empleados.
