Descripción
El Acumulador, es el elemento encargado de almacenar la energía para poder ser consumida por los receptores en el momento que estos lo precisen, aún cuando no produzca energía desde los paneles fotovoltaicos (u otra fuente) o bien esta no sea suficiente.

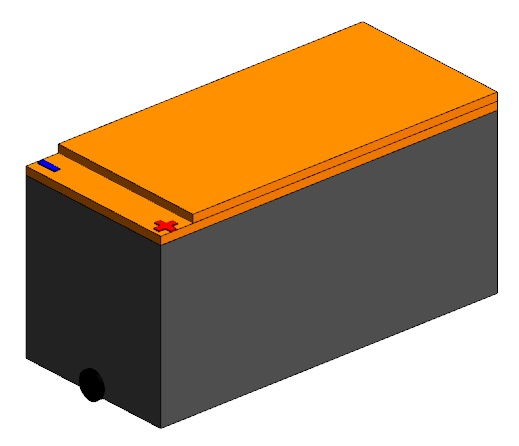

El aspecto que presenta en el programa puede ser el siguiente:
Propiedades

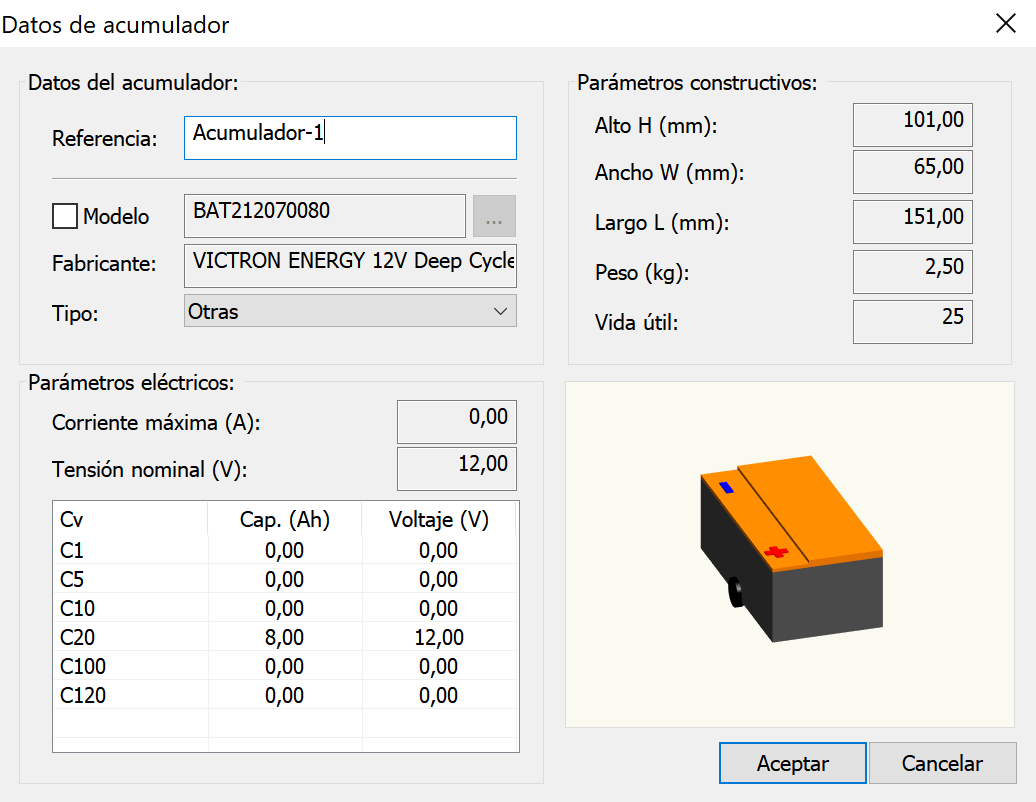

Cuando se edita un Acumulador, se presenta un cuadro con un aspecto similar al que se indica en la figura siguiente:
Referencia. Aquí se indicará el nombre con el cual nos referiremos al propio acumulador.
Modelo. Se indica el modelo de acumulador seleccionado para realizar el cálculo. El modelo puede ser, o bien el indicado en el apartado correspondiente de Datos generales, para indicar los materiales o elementos por defecto o bien uno forzado de la base de datos de acumuladores.
Fabricante. Este apartado está relacionado con el anterior. El modelo está incluido dentro de una carpeta de fabricantes, de manera que en función del modelo seleccionado, aquí se presentará el fabricante que lo construye o distribuye.
Tipo. En lo referente al apartado tipo, más bien se refiere a la forma constructiva o tecnología de funcionamiento del acumulador. Dentro de los tipos disponibles, tenemos: OPzS, CPzS, TOPzS, OPzV, OSP, OGI, Li-Ion y otras en el caso que sea una tecnología diferente a todas las anteriores.
Parámetros eléctricos. En estos apartados, se proporciona información del modelo disponible en la base de datos (BD) de acumuladores. Se indica la corriente máxima y la tensión nominal, además de los diferentes capacidades y tensiones ofrecidas por el fabricante en su catálogo para las curvas C1, C5, C10, C20, C100 y C120.
Parámetros constructivos. Al igual que el apartado anterior indicaba información eléctrica del acumulador y proporcionada por el fabricante, aquí se indican los parámetros constructivos o físicos del acumulador y que también se encuentran presente en la BD de acumuladores. Estos parámetros son: Alto, Ancho, Largo, Peso y Vida útil.
Los
acumuladores, al igual que los paneles fotovoltaicos, disponen de 2
conexiones para poder funcionar correctamente, un polo positivo (+) y otro
negativo (-); aunque en el programa solo se utiliza un punto de conexión. El
criterio de conexionado, es el mismo que el utilizado para
los paneles fotovoltaicos. Siempre que conectemos directamente un
número de acumuladores, entenderemos que están en serie. Para poder montar
un ramal de acumuladores en paralelo con otro ramal (o más), lo haremos
utilizando cajas de conexión.
