Conductor
	TeKton3D / TK-HE5 / Menú Insertar / Conductor	Ayuda iMventa Ingenieros

Descripción

El Conductor eléctrico es el elemento de la instalación encargado de interconectar los diferentes componentes de la misma.

Se puede introducir de varias formas en la instalación:

• Mediante el menú Datos/Asistente de solar fotovoltaica... se inserta toda los elementos de la instalación, incluidos los conductores.
• Se pueden seleccionar varios paneles fotovoltaicos desde el menú Insertar, seleccionarlos y unirlos con Conductores de una sola vez.
• Insertar cada conductor de forma individual.

Conexionado

Se permite el conexionado automático de un conjunto de paneles de la instalación, atendiendo al criterio de máxima proximidad. Para ello, el procedimiento a seguir es:

1. Seleccionar el conjunto de paneles a conectar.
2. A continuación, acceder a la herramienta del menú Insertar/Conductor.
3. El programa le preguntará si quiere añadir un Conductor o conectar los elementos seleccionados.
4.  Si se acepta la opción, Sí, entonces los elementos se conectarán de forma automática entre ellos uniéndose mediante Conductores.

Propiedades

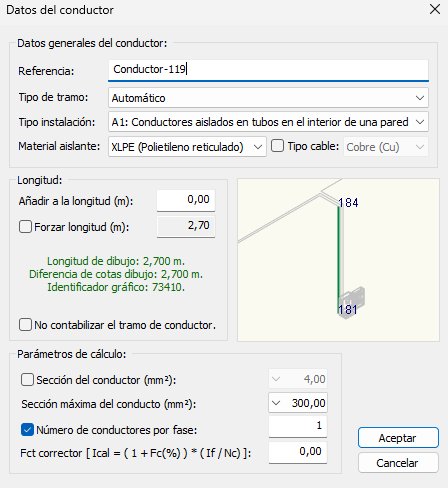

Cuando se edita un Conductor eléctrico, el cuadro de diálogo para la gestión del mismo, presenta un aspecto similar al siguiente:

Referencia. Este nombre es el que aparecerá en los Detalles y Listado y sirve para identificar este tramo de conductor de la instalación. A su vez, puede ser definido de forma manual por el usuario o de forma automática si tiene activa la opción del menú Datos/Generales.../Etiquetas.

Tipo de tramo. Para que el programa pueda aplicar los parámetros de cálculo específicos (caída de tensión...) según su situación en la instalación, debe conocer a qué Tipo de tramo se refiere, es decir, identificar la posición que ocupa dentro de la instalación y los tipo de elementos que interconecta. Se podrá dejar en Automático, y que el programa lo determine en función a los elementos que una, o elegir entre otras opciones:

• Automático.
• Tramo Panel-Regulador.
• Tramo Acumulador-Regulador.
• Tramo Inversor-Regulador.
• Tramo Convertidor-Regulador.
• Tramo Receptor-Regulador.
• Tramo Receptor-Inversor.
• Tramo Receptor-Convertidor.
• Tramo Panel-Inversor.
• Tramo Inversor-Red.

Tipo de instalación. Este parámetro se emplea para identificar como irá instalado el conductor en la instalación. Dependiendo del tipo seleccionado, se utilizarán unos parámetro diferentes para su dimensionado en el cálculo por corriente. Los tipos según la norma UNE-HD 60364-5-52:2014 son:

• A1: Conductores aislados en tubos en el interior de una pared térmicamente aislante.
• A2: Cables multipolares en tubos en el interior de una pared térmicamente aislante.
• B1: Conductores aislados en tubos sobre una pared de madera/mampostería.
• B2: Cable multipolar en tubo sobre una pared de madera/mampostería.
• C: Cable unipolar o multipolar sobre una pared de madera/mampostería.
• D1: Cable multipolar en conductos en el suelo.
• D2: Cables multipolares diseñados para enterrarse directamente en el suelo.
• E: Cables multipolares al aire libre.
• F: Cable unipolar al aire libre.

Material aislante. En este apartado, se indica el tipo de material empleado para utilizar como aislante de los conductores. Este parámetro interviene en el dimensionado por el criterio de cálculo por corriente.

Los tipos disponibles son:

• PVC (Policloruro de vinilo).
• XLPE (Polietileno reticulado).
• EPR (Etileno-propileno).

Tipo de cable. El programa tomará, por defecto, el tipo de cable indicado en el menú Datos/Generales.../Criterios de cálculo, de los dos disponibles: Cobre (Cu) y Aluminio (Al), .

Ahora bien, si deseamos que uno o un conjunto de tramos sean de un tipo diferente, en estas propiedades se podrá forzar otro tipo.

Longitud. En este apartado, encontramos parámetros con los que podremos actuar sobre la longitud del tramo, ya sea para indicar una cantidad a Añadir a la longitud (m) del tramo medido a escala dentro del trazado de la instalación o bien un valor concreto para asignar y que sea la longitud a considerar en el cálculo, opción Forzar longitud (m).

No contabilizar el tramo en la medición: Se permite indicar dentro de las propiedades de un tramo de conductor, si se debe contabilizar en la medición, o no. Esta opción está orientada a no contabilizar en la medición los tramos de conducto que ya forman parte del propio panel fotovoltaico y es utilizado en su conexionado a otros paneles.

Sección del conductor (mm²): El programa realiza un cálculo de la sección a instalar en función de la caída de tensión y de la corriente que circula por el mismo. No obstante, también es posible que el usuario pueda indicar un tamaño concreto de la sección del cable, forzándola en el desplegable.

Sección máxima del conducto (mm²). Se puede limitar superiormente la sección del conductor en este tramo, indicando el valor máximo deseado.

Número de conductores por fase. En este apartado se puede indicar el número de conductores en paralelo que tiene el cable para cada fase. Por defecto el valor es 1, pero se puede dar el caso en que sea necesario indicar un valor superior, sobre todo cuando tratamos con corrientes elevadas a tensiones pequeñas.

Si la opción se encuentra desmarcada, el programa calculará el número de conductores necesarios, atendiendo a los parámetros de diseño del mismo.

Factor corrector, [Ical = (1+Fc(%)) · (If/Nc)]: Este parámetro consiste en un factor de seguridad que se utiliza para sobredimensionar el cable. Este valor se indicará en tanto por ciento (%) y es independiente del factor de seguridad (Margen de seguridad) que se aplica en función de la localización del conductor y que se puede acceder desde el apartado, Criterios de cálculo, del menú Datos/Generales...

Temas relacionados

• Criterios de cálculo.
• Etiquetas.
• Configurar rótulos...
• Criterios de conexionado Paneles fotovoltaicos.
