Descripción
El Inversor, es el elemento encargado de transformar la corriente eléctrica continua proveniente del campo de paneles o acumuladores a corriente eléctrica alterna, para ser suministrada a la red eléctrica, al regulador o a los receptores, dependiendo del carácter de la instalación.

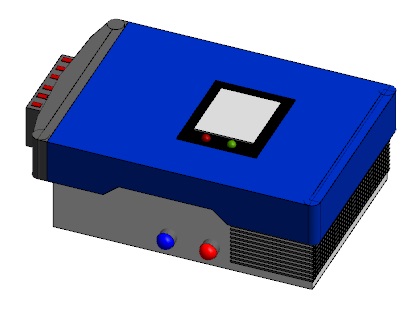

El aspecto que presenta en el programa puede ser el siguiente:
Actualmente no es necesario utilizar una Caja de
conexión a la entrada del inversor cuando el número de strings es
mayor a la unidad.
El símbolo del Inversor representará el mismo número de conexiones de entradas que el valor indicado en la base de datos de inversores.
Se amplían las posibilidades a la hora de conectar las entradas en CC del
MPPT elegido del propio inversor (en el caso de tener más de una entrada por
cada MPPT). Permitiendo calcular de forma independiente el valor de Impm e Isc
correspondiente a cada MPPT en función de las diferentes entradas de CC.
Propiedades
Cuando se edita un Inversor, se presenta un cuadro con varias propiedades repartidas en los siguientes apartados y pestañas.

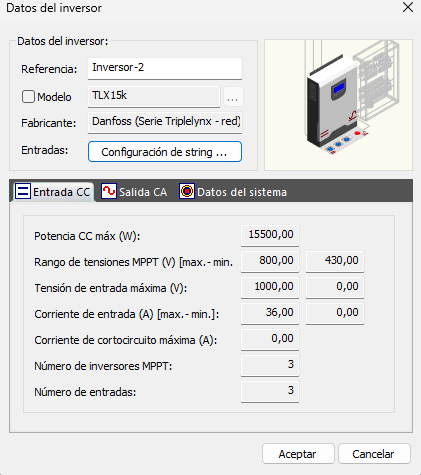

Datos generales del inversor
Estas son las propiedades generales:
Referencia. Aquí se indicará el nombre con el cual nos referiremos al propio inversor. Se podrá gestionar de forma automática mediante la herramienta, Etiquetas.
Modelo. Se indica el modelo de inversor que se ha seleccionado para realizar el cálculo. El Modelo puede ser, o bien el indicado en el apartado donde se indican los materiales o elementos por defecto del menú Datos/Generales..., o bien activar este check para forzar uno en concreto de la Base de datos de inversores.
Fabricante. Este apartado está relacionado con el anterior. Este Modelo está incluido dentro de una carpeta de fabricantes en la base de datos, de manera que en función del Modelo seleccionado, aquí se presentará el fabricante que lo construye o distribuye.
Entradas: Mediante el botón Configuración de string... se puede gestionar un nombre o Referencia a todo un conjunto de paneles que formen cada string o cadena y asignarle un Color diferenciador. Una vez definida la Referencia y el Color de cada una de las entradas del Inversor, los Paneles fotovoltaicos conectados a cada una de ellas se asociarán y representarán con dichas características (ver sus propiedades).
Si se utiliza el símbolo Panel simplificado
para representar los Paneles fotovoltaicos, no se podrá
cambiar de color porque este bloque no tiene esa opción.
Tipo de uso. En este apartado se indica el tipo de uso para el Inversor. Cuando se define un Inversor en la base de datos, se indican una serie de parámetros eléctricos, de funcionamiento y constructivos. Entre los parámetros uno de ellos es el Tipo de uso, donde indicaremos si el inversor está construido para ser utilizado en instalaciones para conexión a red o autoconsumo. En estos casos estarán siempre situados en el campo de paneles. Si el inversor es indicado para instalaciones aisladas, el inversor se situará en el campo de receptores y se utiliza para alimentar los receptores que necesitan corriente alterna para trabajar.
Pestaña Entrada Corriente Continua (CC)

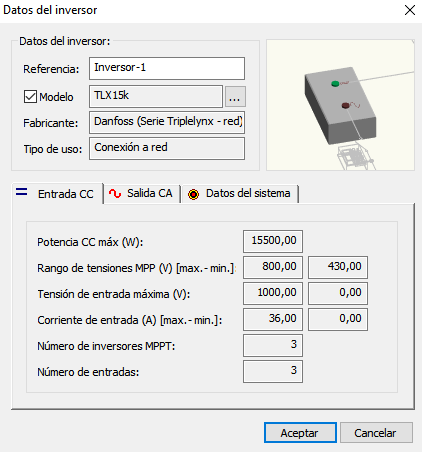

En esta pestaña, se indican los parámetros característicos del inversor en su entrada en Corriente Continua (CC).
Estos datos serán:
Potencia máxima en CC (W).
Rango de tensiones de MPPT (V), valores máximo y mínimo.
Tensión de entrada máxima (V).
Corrientes de entrada (V), valores máximo y mínimo.
Número de inversores MPPT.
Numero de entradas.
Estos parámetros son claves para configurar el campo de paneles ya que se tendrán que configurar un campo de paneles de manera que cumplan los parámetros de funcionamiento del Inversor.
- Será necesario montar ramales (string) que tengan una tensión comprendida entre VMPPmáx. y VMPPmín.
- Además se buscará una cantidad de ramales en paralelo donde la potencia total de los paneles no supere el valor de Potencia en CC máxima y la corriente tampoco supere la corriente máxima de CC del Inversor.
Pestaña Salida Corriente Alterna (CA)

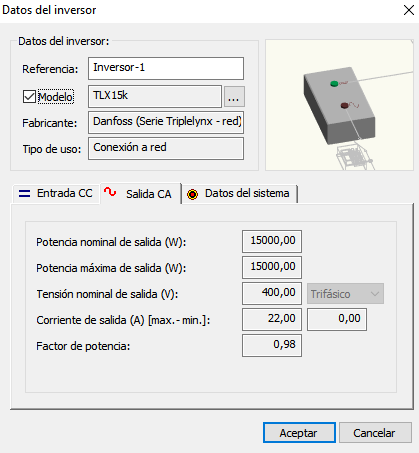

En esta pestaña, se indican los parámetros característicos del inversor en su salida en Corriente Alterna (CA).
Estos parámetros de salida son:
Potencia nominal de salida (W).
Potencia máxima de salida (W).
Tensión nominal de salida (V), indicando si es Monofásica o Trifásica.
Corrientes de salida (A), valores máximo y mínimo.
Factor de potencia.
Pestaña Datos del sistema

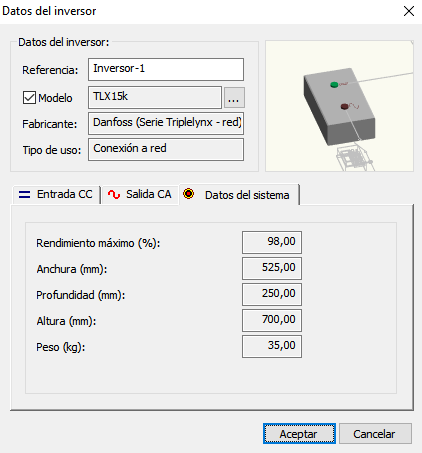

Este campo añade algunos datos más del Sistema.
Rendimiento máximo (%).
Anchura (mm).
Profundidad (mm).
Altura (mm).
Peso (kg).
