Descripción

Las Arquetas son pequeños pozos empleados generalmente para el empalme o cambio de dirección de conducciones enterradas, o como simples registros para poder realizar el mantenimiento de la instalación.

En una instalación convencional de saneamiento es frecuente encontrar:

• Arquetas a pie de bajante: se instalan en el extremo inferior de las bajantes, permitiendo la conexión de éstas a la red de colectores.
• Arquetas de paso o de reparto: son arquetas que se instalan en cambios de dirección, encuentros de colectores, o en un punto intermedio de un tramo de colector enterrado de gran longitud.
• Arquetas registrables: son arquetas con tapa, que permiten realizar labores de mantenimiento en la red enterrada de saneamiento.
• Arquetas sifónicas: la geometría de estas arquetas permite hacer las funciones de un cierre hidráulico, siendo de utilidad para conectar a ellas varias arquetas sumidero.

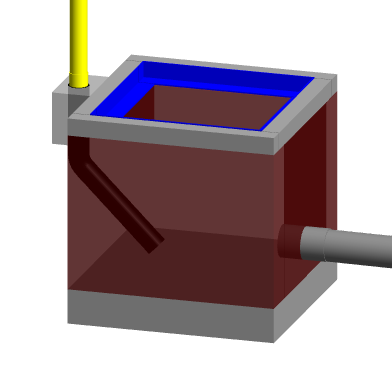

Las Arquetas de registro que se representan mediante símbolos paramétricos, es decir, bloques 3D escalables al tamaño real de las dimensiones, al realizar el trazado real de la instalación, el bloque se muestra con las tres dimensiones resultantes del cálculo. El escalado de dichos símbolos se realiza alrededor de su Punto de inserción, que permanece fijo en una de las caras de la Arqueta.

Conexiones

Las Arquetas que vienen definidas en el capítulo TK-HS5 tienen cuatro conexiones, pero también puede crear nuevas arquetas con más puntos de conexión, si así lo requiere, utilizando la herramienta Definir un símbolo nuevo.

A una Arqueta pueden acometer tantas Tuberías como el usuario considere oportuno.

Se verifica que el número de conexiones en cada lateral de una arqueta sea inferior o igual a una. En las versiones anteriores, se permitía conectar más de un conducto a un mismo lateral de la arqueta. Esto no es una forma correcta de conectar, por lo que el programa avisará en el caso de que se realice una conexión de este tipo.

Propiedades

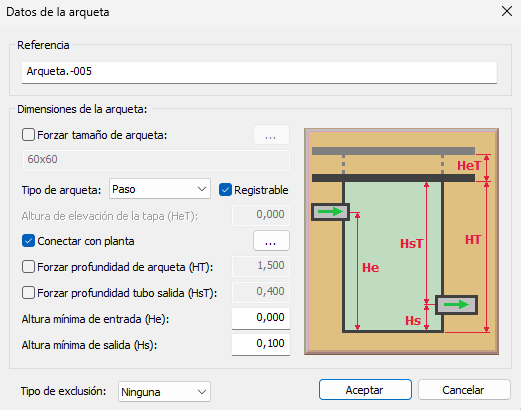

El cuadro de propiedades de una Arqueta es el siguiente:



Las opciones disponibles son:

Referencia. Es el nombre que identifica a la Arqueta. El programa rellena automáticamente este campo, pero se puede modificar en la pestaña Etiquetas del submenú Datos/Generales...

Forzar tamaño de la arqueta: permite establecer una dimensión mínima (ancho y largo) de la arqueta. Los tamaños disponibles para las Arquetas se encuentran en el submenú Archivo/Bases de datos/Fontanería-Hidráulica/Arquetas...

Tipo de arqueta: Se debe indicar el tipo al que pertenece, así como si es Registrable o no:

• Paso;
• Sifónica;
• Pie de bajante.

No obstante, el Tipo de arqueta, se detecta automáticamente en función del símbolo seleccionado, siempre que sea uno de los símbolos estándar.

Altura de elevación de la tapa (HeT). Se activa esta opción al tener desactivada la opción anterior, Conectar con planta. Se utiliza para indicar una altura de la tapa diferente a la que está por defecto (cota del punto de inserción) o de la cota cero de la planta superior.

Conectar con planta. Si se activa esta opción dentro de las propiedades, el programa busca conectar gráficamente el símbolo con el nivel de la cota cero de la planta superior más próxima. Mediante el botón ... se puede modificar la profundidad de cada punto de Conexión de la Arqueta.

Forzar profundidad de arqueta (HT). Permite fijar un máximo para la profundidad de la arqueta. Cuando TK-HS5 realice el trazado real de la instalación, lo hará teniendo en cuenta que la arqueta no puede descender por debajo de una cierta profundidad.

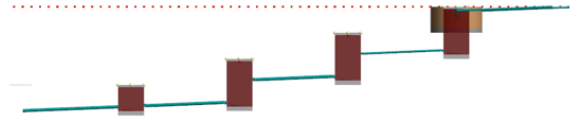

Forzar profundidad tubo de salida (HsT). Se permite forzar la profundidad del conducto de salida de las Arquetas y Pozos. Esta opción está preferentemente indicada, cuando tenemos diferentes arquetas interconectadas y que se encuentran a diferentes cotas (por ejemplo, en un desmonte), de esta forma se obligará a la arqueta a tener una profundidad mayor, pero por el contrario la pendiente del conducto de salida será más horizontal, conectando de una forma más eficiente los conductos, evitando grandes pendiente y por consiguiente grandes velocidades del agua y los problemas que nos podrían acarrear.

Altura mínima de entrada (He). Indica la distancia mínima entre los ejes de las tuberías de entrada y el suelo de la arqueta.

Altura mínima de salida (Hs). Indica la distancia mínima entre el eje de la tubería de salida y el suelo de la arqueta.

Tipo de exclusión. Existen tres opciones para elegir:

• Ninguna. Este elemento se calculará y comprobará para cumplir el DB-HS5.
• Cálculo. Excluye completamente del cálculo. Además, no tiene en cuenta los efectos que este pueda tener en el resto de la instalación. Al seleccionar esta opción, es similar a eliminar el elemento de la instalación durante el proceso de cálculo.
• Comprobación. No realiza las comprobaciones referentes al dimensionado de los elementos, pero sí se tiene en cuenta su efecto en el resto de la instalación.
