Descripción

Los Nudos son el nexo de unión entre tramos de tubería y canaletas pluviales.

Según el modo de visualización activo (Alámbrico o Sólido), los Nudos se verán como una esfera (modo Alámbrico) o como un accesorio de unión generado automáticamente (modo Sólido) ya que se sustituyen por un bloque de la Librería de símbolos 3D.

Propiedades

La ventana de propiedades de los Nudos tiene las siguientes características:

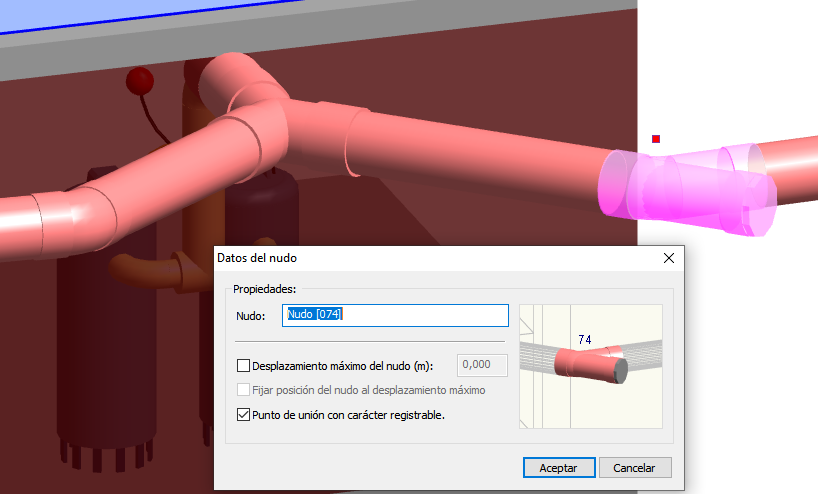

Propiedades de Nudos

Nudo. Se refiere al nombre que identifica a este Nudo en los resultados. Este campo se rellena automáticamente, pero se puede modificar en la pestaña Etiquetas del submenú Datos/Generales...

Desplazamiento máximo del nudo (m). Esta opción tiene utilidad para los nudos que no estén unidos a partes fijas, como pueden ser arquetas, pozos, acometidas, unidades de descarga...

Fijar posición del nudo al desplazamiento máximo. Esta opción tiene utilidad para los nudos que estén unidos a partes fijas, como pueden ser arquetas, pozos, acometidas, unidades de descarga...

Punto de unión con carácter registrable. Esta opción permitirá que el programa rediseñe el aspecto 3D de dicha unión, añadiéndole una tapa de registro. De esta forma, su apariencia queda más parecida al aspecto que tendría en la realidad. También se establece la posición más adecuada de la tapa de registro, considerando el sentido del flujo de agua.

La rotulación de este elemento se realiza utilizando la opción del menú Resultados/Configurar rótulos...
