Descripción
Los Inversores son elementos encargados de transformar la corriente eléctrica continua en corriente alterna, y se utilizan en el capítulo TK-HE5. También se puede ampliar esta información con las propiedades del Inversor.
En esta Base de datos hay listas de Familias y de Modelos que presentan todas las características de estos elementos. Esta base está almacenada en un fichero, "TkInversorHE5.xml", ubicado en el directorio común de las aplicaciones de iMventa Ingenieros. Esta base es abierta y puede ser editada por el propio usuario.
Durante la edición de los Materiales por defecto (menú Datos/Generales...), o para el caso concreto de las propiedades de un Inversor, se deberá elegir el Modelo con el que el programa calculará o dimensionará.
Aunque se pueden modificar las características de los elementos
existentes, es recomendable crear nuevos elementos
o duplicarlos para dejar los existentes
como están definidos por defecto, ya que sus datos son los mismos para todo proyecto
calculado con el programa y se podrían ver afectados.
Los cuadros de diálogo que contienen la información de este apartado, tienen una serie de funciones comunes (botones) que se explican aquí.
Inversores...

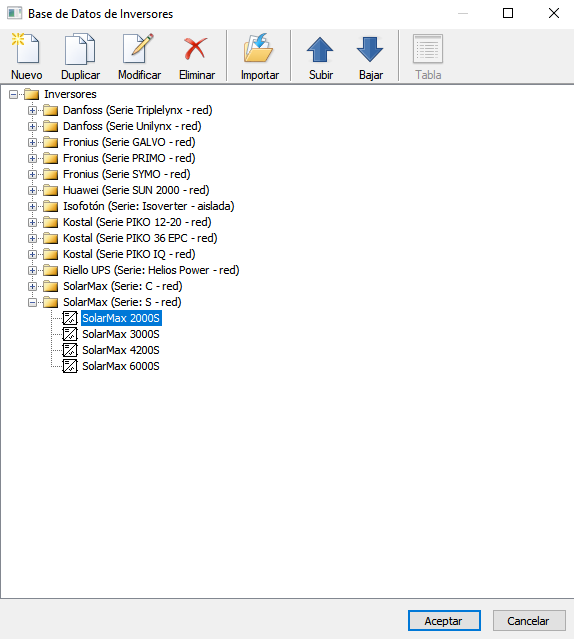

La base de datos de Inversores dispone de un listado con las diferentes Familias (por ejemplo, el fabricante que los construye o los distribuye), cuyas carpetas contienen a los diferentes Modelos con sus características técnicas.
A las carpetas de las Familias se puede modificar el Nombre, que podrá corresponder con el fabricante y que contendrán un conjunto de Modelos.
A continuación se expresan las características que debe tener este elemento definidas en la base de datos.
Base de datos de Modelos

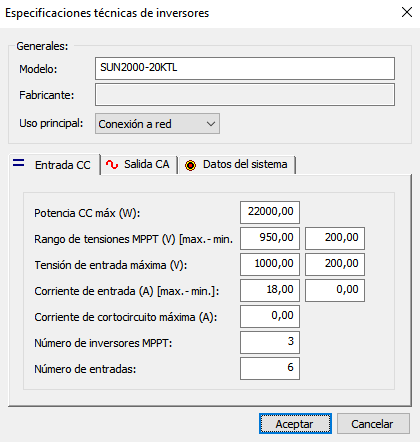

Este cuadro de diálogo contiene los parámetros que regulan el comportamiento de un modelo de Inversor. A continuación se detalla el significado de cada uno de éstos campos:
Modelo. Esta campo consiste en un nombre reducido, que identificará al Modelo dentro del proyecto. El nombre debe estar compuesto por caracteres válidos para formar un nombre de fichero correcto (no pueden contener estos símbolos: \ / : * ? " < >|).
Fabricante.
Uso principal. En función de la opción escogida, Conexión a red o Instalación aislada, las siguientes especificaciones pueden ser diferentes en cada pestaña.
A continuación se expresan cada una de las opciones posibles en cada pestaña:
Pestaña Entrada CC
Conexión a red:
- Potencia CC máxima (W).
- Rango de tensiones MPPT (V), máxima y mínima.
- Tensión de entrada máxima (V).
- Corriente de entrada (A), máxima y mínima.
- Corriente de cortocircuito máxima (A).
- Número de inversores MPPT.
- Número de entradas totales.
Instalación aislada:
- Potencia de autoconsumo (W).
- Rango de tensiones de entrada (V), máxima y mínima.
Pestaña Salida CA
Conexión a red:
- Potencia nominal de salida (W).
- Potencia máxima de salida (W).
- Tensión nominal de salida (V). A su vez, se deberá indicar si la corriente es Monofásica o Trifásica.
- Corriente de salida (A), máxima y mínima.
- Factor de potencia (en tanto por uno).
Instalación aislada:
- Potencia nominal de salida (W).
- Potencia máxima de salida (W).
- Tensión nominal de salida (V).
- Opción: Monofásico o Trifásico.
Pestaña Datos del sistema
Conexión a red e Instalación aislada:
- Rendimiento máximo (%).
- Anchura (mm).
- Profundidad (mm).
- Altura (mm).
- Peso (kg).
