Descripción

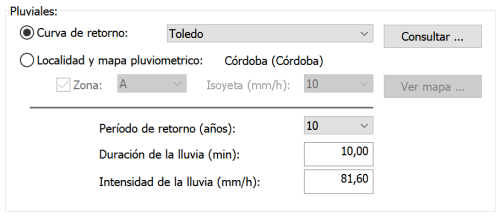

Esta base de datos que permiten el cálculo de la intensidad pluviométrica mediante la selección directamente de la localidad en el menú desplegable correspondiente en el siguiente apartado Curva de retorno del menú Datos/Generales.../General/Pluviales.

Cada registro de la base de datos se corresponde con una localidad, a la que se le asignan una serie de curvas intensidad pluviométrica - tiempo en función del periodo de retorno (un total de 6 curvas por localidad).

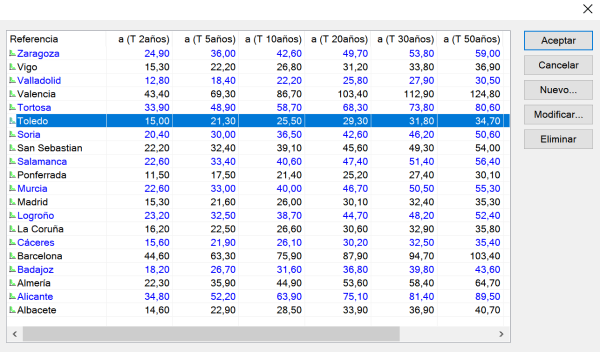

En la ventana principal de la base de datos aparece un listado con todas las localidades introducidas y sus parámetros almacenados. Puede añadir, modificar o eliminar cualquier registro desde los botones de la parte derecha de la pantalla.

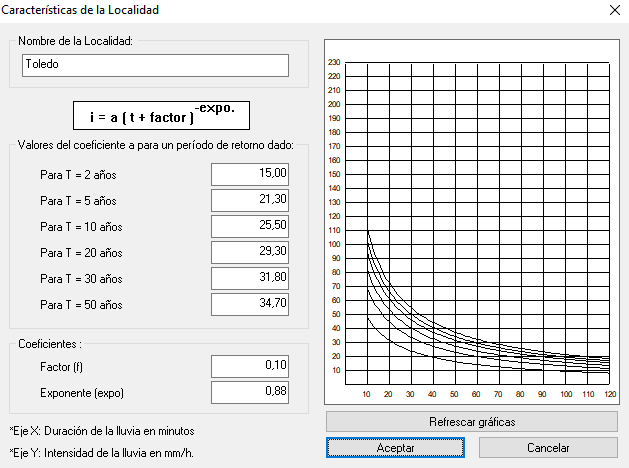

Cuando se modifica una localidad, aparece en pantalla una ventana con los Diagramas IDF (Intensidad - Duración - Frecuencia). Estas gráficas relacionan, para cada periodo de retorno T (2, 5, 10, 20, 30 y 50 años), la duración de la lluvia (eje de abscisas) con la intensidad pluviométrica (eje de ordenadas):

Las curvas de intensidad pluviométrica I(t)_T se obtienen a partir del siguiente modelo de ecuación:

Donde:

• a: es un parámetro propio de la localidad, que depende del periodo de retorno. El usuario deberá fijar un valor de a por cada una de las seis curvas.
• b,c: son constantes características de la localidad. En la ventana de edición de la localidad, b aparece referido como "Factor (f)", y c es el Exponente.
• t: es el tiempo de duración de la lluvia.
