Trabajando con distintos capítulos
	TeKton3D / Capítulos / Menú Ayuda / Manual de usuario / Trabajando con capítulos	Ayuda iMventa Ingenieros

Descripción

Este apartado del manual de TeKton3D tratará sobre la estructura por capítulos o módulos del programa y su funcionamiento.

El edificio y sus capítulos

TeKton3D es una aplicación que le permitirá realizar multitud de cálculos y diseños de instalaciones en un mismo proyecto, gracias a su funcionamiento por Capítulos.

Todo proyecto de TeKton3D se basa en una geometría 3D básica. En el capítulo TK-Edificio (programa base), se rellenan los datos generales, estructura de plantas, definición de la envolvente... (en caso de ser necesario) y, a partir de ahí, se definen el resto de los capítulos (fontanería, saneamiento, gas, cargas térmicas, proyectos genéricos, etc.). Cada Capítulo está gestionado por uno o varios Módulos, que para su utilización, debe estar instalado y licenciado.

Cada proyecto de TeKton3D se almacena en un fichero tk que contiene información para identificar cada uno de los capítulos, y cada capítulo se almacena en un fichero ctk independiente, lo que permite trabajar simultáneamente sobre un mismo edificio desde distintas estaciones de trabajo. Así, un mismo proyecto de TeKton3D puede ser modificado por varios usuarios a la vez, permitiendo, por ejemplo, tener un usuario ocupado con la demanda energética del edificio, y otro usuario diseñando las instalaciones de fontanería, todo ello utilizando la misma geometría del edificio.

El panel de capítulos

La estructura de un proyecto de TeKton3D se representa en el panel de capítulos, situada en la parte inferior de la ventana de la aplicación:



Esta barra es una lista que contiene información sobre cada uno de los capítulos definidos en el proyecto actual. Para cada capítulo se muestra la siguiente información:

• Nombre del capítulo: por defecto, TeKton3D dará un nombre básico a cada capítulo. Este nombre se puede modificar en la solapa General del cuadro Datos Generales (menú Datos→Generales...).
• Capítulo activo (): el check () aparece sobre el capítulo que se está modificando en la actualidad.
• Visibilidad (): aquellos capítulos que se encuentren señalados serán visibles.
• Modo sólido (): esta opción alterna entre el modo alámbrico, que es una representación sencilla del modelo 3D mediante líneas y superficies planas, y el modo sólido, que muestra los objetos con su grosor real y textura si la tienen.



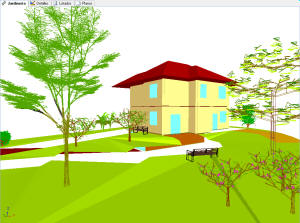

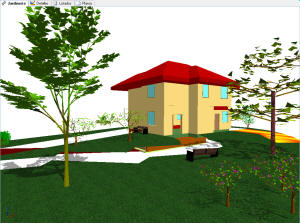

Diferencias entre el modo alámbrico (izquierda) y el modo sólido (derecha).

• Color en modo desactivado: cuando el capítulo no está activo, la geometría definida en el mismo pasará a representarse en el color aquí indicado. Si se deja "Por capa", un capítulo desactivado se verá igual que si está activo.
• Fichero: indica el nombre del fichero CTK que contiene la información del capítulo de TeKton3D.
• Fecha/Hora: indica el momento en el que se modificó por última vez el capítulo.
• Estado: de existir alguna incidencia (como un fichero inexistente), se mostrará en este recuadro, de lo contrario mostrará OK.
