Demanda ACS |
|
|
| TeKton3D / TK-CDT / Menú Insertar / Demanda | Ayuda iMventa Ingenieros |
Descripción
Esta opción introduce en el edificio un símbolo que representa una Demanda de Agua Caliente Sanitaria (ACS).
Procedimiento de uso
Una unidad de Demanda ACS se representa en el área de dibujo mediante un símbolo, y siempre que vaya a añadir una entidad de este tipo, se le solicitará qué tipo de símbolo desea añadir al dibujo, para lo que se abrirá la librería de símbolos (haga clic aquí para obtener ayuda sobre el dibujo y gestión de símbolos).
El símbolo que representa a la unidad Demanda de ACS, sea el que sea, tiene una serie de
conexiones, que son los puntos que deben emplearse para indicar el sistema con
el que está relacionada, mediante el uso de la herramienta Insertar/Relación
gráfica (
).
Propiedades de la Demanda de ACS
Una vez colocado el símbolo que representa a la unidad de Demanda de ACS, podrá acceder al cuadro de propiedades de la misma, haciendo doble clic sobre su símbolo, o bien seleccionándolo y usando la opción de menú Datos/Entidades seleccionadas.
Las pestañas que desarrollan estas propiedades son:
- Datos generales.
- Demanda ACS (para Tipo de equipo: Equipo de producción agua caliente sanitaria).
- AC Piscinas (para Tipo de equipo: Equipo de producción agua caliente para piscinas).

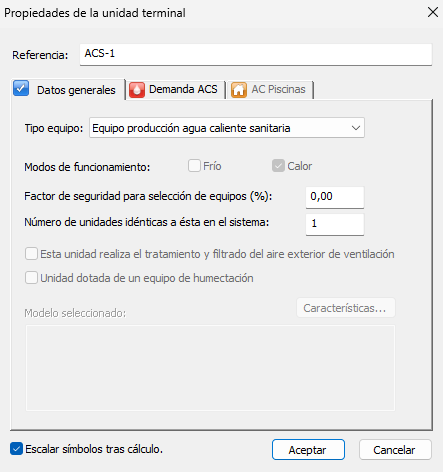

Datos generales
Estas son las propiedades:
Tipo de equipo:
- Equipo de producción agua caliente sanitaria.
- Equipo de producción agua caliente para piscinas.
Modos de funcionamiento:
Factor de seguridad para selección de equipos (%):
Número de entidades idénticas a ésta en el sistema:

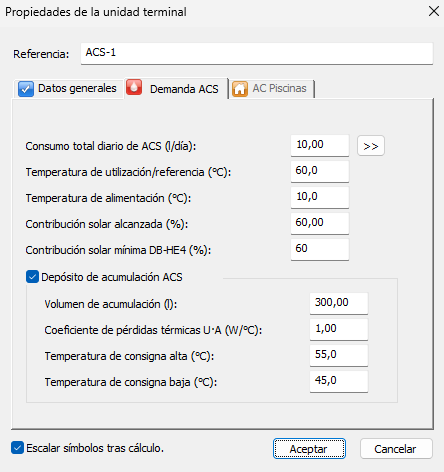

Demanda ACS
Estas son las propiedades:
Consumo total diario de ACS (l/día): consumo total diario de agua caliente sanitaria en las condiciones de temperatura que se indican más abajo.
Temperatura de utilización/referencia (ºC): temperatura en los puntos finales de consumo.
Temperatura de alimentación (ºC): Temperatura a la que entra el agua fría al equipo de producción de ACS desde la red de suministro.
Contribución solar alcanzada (%): en caso de que el edificio cuente con un sistema de producción solar térmica, es necesario indicar el porcentaje de la demanda de ACS que es capaz de suministrar.
Contribución solar mínima DB-HE4 (%): valor de la contribución solar que se exige en el CTE documento básico HE4 para la el consumo total de ACS.
Depósito de acumulación ACS:
- Volumen de acumulación (l): capacidad del depósito de acumulación.
- Coeficiente de pérdidas térmicas U.A (W/ºC): Este coeficiente se obtiene como el producto de la transmitancia térmica (U) por la superficie de la envolvente (A). El valor típico de este coeficiente suele encontrarse entre 0,8 W/K y 1,2 W/K. Las pérdidas de calor se obtienen multiplicando este coeficiente por la diferencia de temperaturas interior-exterior: es decir, temperatura del agua y temperatura del aire exterior, respectivamente.
- Temperatura de consigna alta (ºC): Temperatura superior en el depósito, a partir de la cual se detiene la producción de calor del equipo generador que tenga el sistema.
- Temperatura de consigna baja (ºC): Temperatura inferior en el depósito. Por debajo de esta temperatura el depósito demandará energía al equipo generador que tenga el sistema.

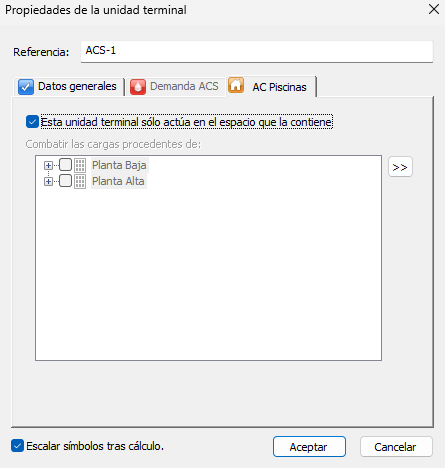

AC Piscinas
Estas son las propiedades:
