Menú Resultados / Crear detalle... / Ábaco psicrométrico baterías	Ayuda TK - CDT

---

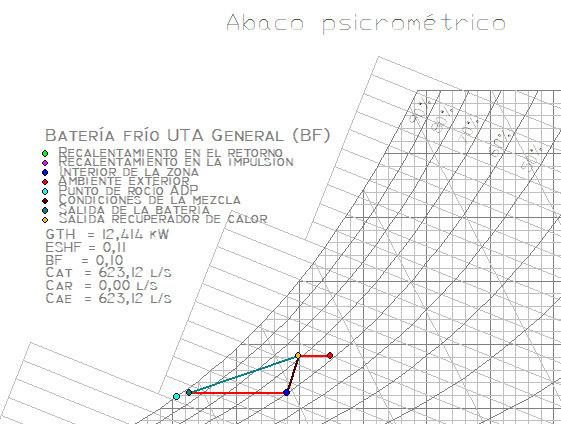

Para obtener el ábaco psicrométrico se debe haber calculado el Dimensionamiento de los equipos y haber seleccionado un Sistema o una Unidad terminal, en la que se hayan definidos las propiedades de la batería:

Las abreviaturas significan:

• GTH: Ganancias totales del balance térmico, en vatios (W), que agrupa las ganancias sensibles totales (GSH) y las ganancias latentes totales (GLH).
• ESHF: Factor de calor sensible, expresado en tanto por uno. Se refiere al valor efectivo del coeficiente de calor sensible (SHF). Este último coeficiente (SHF) relaciona el calor sensible (SH) con el calor total (TH=SH+LH), de tal manera que: SHF=SH/(SH+LH); cuyas unidades son el vatio (W).
• BF: Factor de by-pass estimado de la batería, en tanto por uno. Este parámetro se debe definir en la pestaña Batería de aire de las propiedades de la unidad terminal.
• C_AT: Caudal de aire tratado en la batería, en l/s.
• C_AR: Caudal de aire de retorno, en l/s.
• C_AE: Caudal de aire exterior de ventilación, en l/s.
