Resumen de cargas térmicas por espacios seleccionados	Ayuda TK - CDT

Estas tablas ofrecen para todos los espacios seleccionados del edificio un resumen de las cargas térmicas máximas (multiplicado por el factor de seguridad) para los días tipo, totales (en vatios) y parciales (en tanto por ciento), para refrigeración y calefacción.

Además, en el caso de seleccionar varios espacios, se puede estudiar y comparar el valor TOTAL de las cargas térmicas máximas de forma individual de cada espacio con el valor TOTAL de las cargas térmicas máximas de manera simultánea.

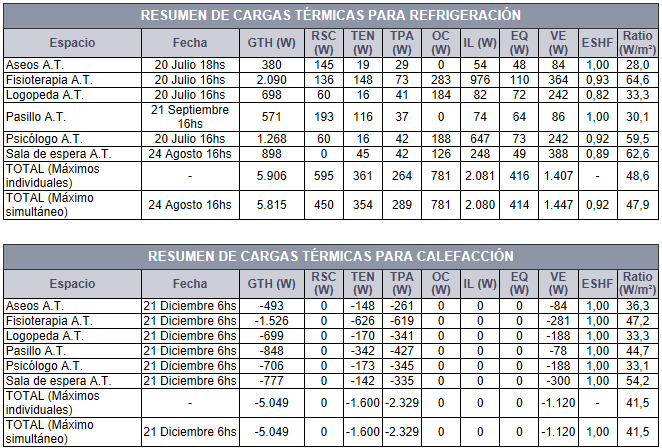

Resumen Espacios Seleccionados

La información que ofrecen es la siguiente:

Referencia del espacio (nombre) que viene en sus propiedades.
Fecha: Hora solar, día y mes de las condiciones fijadas para los Días tipo; momento en el que se producirán las cargas térmicas máximas para refrigeración y calefacción de cada espacio en concreto.
GTH (W): Carga térmica total máxima para ese espacio, y según las condiciones ambientales de los días tipo.
RSC (%): Ganancias por radiación solar (% GTH).
TEN (%): Transmisión a través de la envolvente (% GTH).
TPA (%): Transmisión por particiones y huecos (% GTH).
OC (%): Fuentes internas ocupación (% GTH).
IL (%): Fuentes internas iluminación (% GTH).
EQ (%): Fuentes internas equipos (% GTH).
VE (%): Ventilación e infiltraciones (% GTH).
ESHF: Factor de carga sensible del espacio, en tanto por uno. Este factor representa la carga sensible respecto de la carga total (suma de las cargas sensible y latentes). En el caso de tomar el valor de la unidad únicamente habrá carga sensible.
Ratio (W/m²): Relación entre la carga térmica total (GTH) por cada metro cuadrado de la superficie del espacio.

El siguiente listado puede complementar la información dada, Análisis de cargas térmicas espacios seleccionados.
