Opciones de cálculo térmico
	TeKton3D / TK-HS4 / Menú Datos / Generales... / Opciones de cálculo térmico	Ayuda iMventa Ingenieros

Descripción

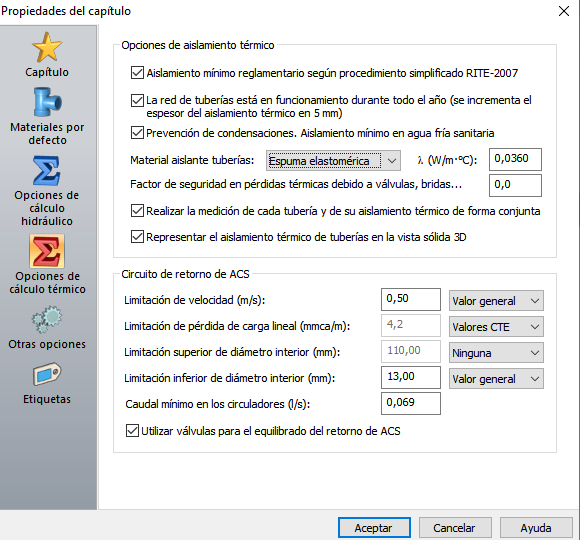

Esta carpeta contiene algunos parámetros de configuración relacionados con los procesos de cálculo térmico y de sus comprobaciones posteriores, así como de las limitaciones de los circuitos de retorno de ACS:



Aislamiento mínimo reglamentario según el procedimiento simplificado RITE-2007. Esta opción activa el dimensionado del espesor de aislamiento conforme al procedimiento simplificado de la IT 1.2.4.2.1.2 del RITE 2007. Este método se basa en la elección de un espesor que depende del diámetro, la temperatura del fluido y la situación de la tubería, de acuerdo con las tablas 1.2.4.2.1 a 1.2.4.2.4. Este espesor se refiere al aislamiento con conductividad igual a la de referencia (0,040 W/m·K).

La red de tuberías está en funcionamiento durante todo el año (se incrementa el espesor del aislamiento térmico en 5 mm). Esta opción indica si la red tiene un funcionamiento continuo, como por ejemplo, las redes de agua caliente sanitaria con retorno. En estos casos se aplicará el punto 3 de la IT 1.2.4.2.1.2 del RITE 2007, aumentándose el aislamiento en 5 mm. Siempre debe activarse esta opción en redes de ACS, sin embargo, en circuitos de intercambio térmico, dependerá del funcionamiento del sistema.

Prevención de condensaciones. Aislamiento mínimo en agua fría sanitaria. Esta opción se utiliza cuando se desea evitar el problema de las condensaciones en la superficie del tubo. Si se activa, el programa trata de obtener espesores de aislamiento menores a los obtenidos por simple aplicación de las tablas del RITE con el valor del Material aislante de tuberías escogido. El proceso de cálculo propone inicialmente un espesor de aislamiento de 10 mm (para la conductividad de referencia) y calcula la temperatura superficial en la tubería, comprobando (en un proceso iterativo) que sea superior a la temperatura de rocío según las condiciones ambientales definidas. En el caso de no ser suficiente ese espesor de inicio, se elige el correspondiente a las tablas del RITE.

Material aislante tuberías. Esta opción permite escoger uno de los materiales típicos para aislamiento de tuberías. Al cambiar la selección se modifica la conductividad térmica, aunque siempre es posible modificar el valor de acuerdo con los datos de un fabricante concreto. TeKton3D, en los procesos de cálculo de aislamientos según RITE, ajusta el espesor del aislamiento acuerdo con la conductividad térmica real aplicando las ecuaciones de la Instrucción Técnica IT 1.2.4.2.1.2. punto 8. De este modo se pueden obtener los espesores comerciales de las coquillas de aislamiento térmico de uso habitual.

Factor de seguridad en pérdidas térmicas debido a válvulas, bridas... Mediante esta opción se puede añadir un porcentaje que contemplar las posibles pérdidas térmicas de las tuberías por la conexión de esos elementos. Un valor general se puede considerar en torno a un 5%.

Realizar la medición de cada tubería y de su aislamiento térmico de forma conjunta: Permite la posibilidad de realizar las mediciones de las tuberías y de su aislamiento térmico de forma conjunta o por separado. En versiones de TeKton3D previas a la v.1.5.3.8 siempre se hacía de forma conjunta.

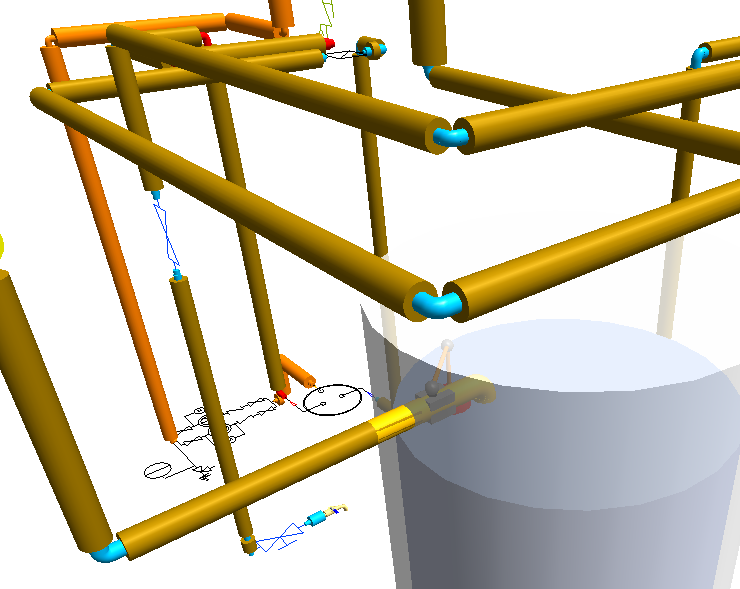

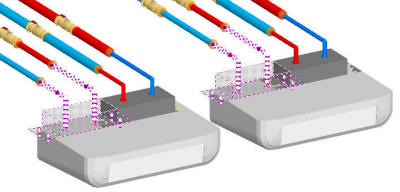

Representar el aislamiento térmico de tuberías en la vista sólida 3D: La exportación a formato IFC de las tuberías se realiza con la misma representación gráfica con que aparecen en TeKton3D, es decir con o sin el espesor del aislamiento térmico, según esté marcada o no la opción anterior.

Circuitos de retorno de ACS

Los parámetros que aparecen a continuación establecen limitaciones de cálculo que influirán en el dimensionado del diámetro de todas las tuberías de la instalación que no tengan forzados parámetros de forma particular.

En todos los casos se puede optar por dos opciones: Ninguno y valor general.

• Ninguno: No se tendrá en cuenta esta limitación en el proceso de cálculo.

• Valor general: Se tendrá en cuenta el tipo de limitación definida para ese parámetro en el cálculo de todos los tramos en los que las opciones de cálculo hagan referencia al Valor general.

• Valor CTE: Esta opción está disponible sólo para el campo Limitación de pérdidas de carga lineal y sirve para establecer el valor límite de acuerdo con la recomendación del apartado "4.2.2 Dimensionado de las redes de retorno de ACS" del DB HS4 y su tabla 4.4. Esta limitación se tendrá en cuenta en todos los tramos en los que la correspondiente opción de cálculo hagan referencia al Valor general.

Estas son las opciones generales de dimensionamiento para este circuito hidráulico de retorno ACS:

• Limitación de velocidad (m/s). Establece el valor de diseño de la velocidad del agua en las tuberías de retorno a efectos del cálculo de diámetros.
• Limitación de pérdida de carga lineal (mmca/m). Introduce la condición de no superar el valor de la pérdida de carga por unidad de longitud. Cuando se elige la opción Valores CTE el programa aplica la tabla 4.4 del CTE DB-HS4.
• Limitación superior de diámetro interior (mm). Establece el valor máximo del diámetro interior en toda la instalación de retorno.
• Limitación inferior de diámetro interior (mm). Fija el diámetro interior mínimo de todos los tramo sujetos a valores generales.
• Caudal mínimo en circuladores (l/h). El caudal que se introduce aquí es un caudal mínimo de partida para e cálculo a grifos cerrados (circuitos de Retorno ACS).
• Con este caudal se dimensionan las tuberías de retorno, se calculan las pérdidas térmicas y se comprueba si la temperatura en el nodo más frío es inferior a la Temperatura mínima de la red ACS definida en el Acumulador ACS. En el caso de que no se cumpla la condición de temperatura mínima, se aumenta el caudal, se redimensionan las tuberías de acuerdo a los nuevos caudales y se vuelven a realizar las comprobaciones de temperaturas en los nodos. Este proceso se repite hasta que la caída de temperatura en el nodo más frío no supere la diferencia establecida.
• En el Acumulador ACS se definen dos temperaturas: Temperatura de utilización y Temperatura mínima de la red ACS. Según CTE DB-HS4 la caída de temperatura no puede ser mayor de 3 ºC; razón por la cual, el valor de la Temperatura mínima de la red ACS que viene por defecto en el cuadro sea la temperatura de utilización menos 3 ºC.
• Desde la versión 1.7.60.8 se inicializa a 25 l/min. Antes se hacía a 250 l/min porque es el valor mínimo en columnas de retorno de ACS según CTE-HE4. Desde esa versión se añadió la función Columna de retorno ACS en la que se comprueba esa condición (Q > 250 l/min), por lo que ya no es necesario iniciar con el valor mínimo CTE. Se puede imponer un valor inferior para que en viviendas unifamiliares y edificios pequeños no tomándose como partida un valor tan elevado para esos casos. Si en alguna columna no se cumple se advierte del fallo y el usuario puede elevar el valor de partida.
• Utilizar válvulas para el equilibrado del retorno ACS.
  • Si no se activa esta opción, el funcionamiento es similar al de las versiones anteriores, es decir, TeKton3D equilibrará siempre la red de retorno incluyendo las pérdidas de presión necesarias en los nudos extremos para obtener los caudales indicados para cada rama. Estas pérdidas para equilibrado se pueden obtener a través del listado Equilibrado de tuberías de retorno ACS.
  • Si se activa esta nueva opción, TeKton3D mostrará un mensaje de advertencia indicando los nudos del retorno en los que es necesario insertar las válvulas de equilibrado. Seleccionando los avisos que aparecen en el panel Errores es posible determinar la posición de cada uno de estos nudos de retorno.
  • Las válvulas para el equilibrado del retorno de ACS se insertan en la red desde el comando del menú Insertar/Válvula de corte, y escogiendo la función «Tipo/Uso: Llave de equilibrado retorno ACS».

  • Las válvulas de equilibrado de retorno de ACS se pueden situar en cualquier punto de la rama de retorno comprendida entre el nudo que aparece en el mensaje de advertencia y la primera bifurcación aguas abajo:



    Una vez que las válvulas están situadas en los lugares indicados y realizando un nuevo proceso de cálculo, TeKton3D establece el caudal y la pérdida que cada válvula tiene que provocar en la red para que los caudales sean los indicados. Como resultado se puede generar el Listado, Válvulas de equilibrado del retorno ACS, en el que aparecen los datos de diámetro, pérdida de equilibrado y caudal para cada una de las válvulas de equilibrado de la instalación.
