Circulador |
|
|
| TeKton3D / TK-ICA / Menú Insertar / Circulador | Ayuda iMventa Ingenieros |
Descripción
Esta opción añade al área de dibujo un símbolo que representa un Circulador.
Este elemento es una bomba o conjunto de bombas que permite la circulación del agua a través del circuito cerrado. En el capítulo TK-ICA el Circulador es elemento básico de un circuito, a partir del cual se realiza el cálculo del mismo; por tanto, todo circuito cerrado debe llevar un circulador. Así, en casos como los circuitos de climatización con enfriadoras que llevan las bombas de circulación integradas, para calcularlos con TK-ICA será necesario haber definido un Circulador externo a la máquina aunque no exista en la realidad.
Si intentamos calcular una instalación en la que alguno de los circuitos cerrados no tenga su correspondiente Circulador, el programa arrojará el error «¡Atención! Hay errores en la definición gráfica de la instalación» (ver Solucionario).
Esta es una de las diferencias básicas del capítulo TK-ICA con
el programa ICwin. En el
programa anterior, el origen de la instalación era el generador (bomba de
calor, enfriadora o caldera). Sin embargo, en el capítulo TK-ICA podemos simular a la
perfección el comportamiento de varios generadores en un mismo circuito cerrado,
siempre y cuando compartan un único Circulador.

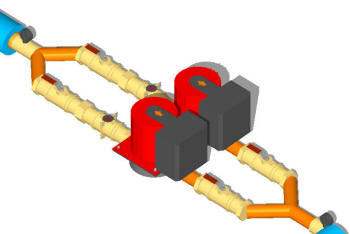

El símbolo que representa al Circulador tiene dos conexiones: una entrada y una salida; es preciso que estas conexiones estén en el orden correcto, de lo contrario el programa podría calcular erróneamente el sentido de circulación del agua. La entrada y la salida están identificadas en el propio dibujo. Por ejemplo, en el símbolo 3D de la siguiente el sentido de circulación del agua o fluido térmico está marcado con una flecha y deberá indicar el sentido hacia los puntos Inserción (vértice rojo) del Elemento generador, Elemento colector y Armario de colectores.
En las instalaciones de climatización por agua (capítulo TK-ICA) es importante cómo
se conecten todos los elementos, especialmente los siguientes, para que el
programa determine los sentidos y los coeficientes de simultaneidad de forma
correcta:
- Generador / Caldera.
- Enfriadora / Bomba de calor.
- Circulador.
- Elemento de colector.
- Armario de colectores (requiere módulo TK-SRR).
Propiedades

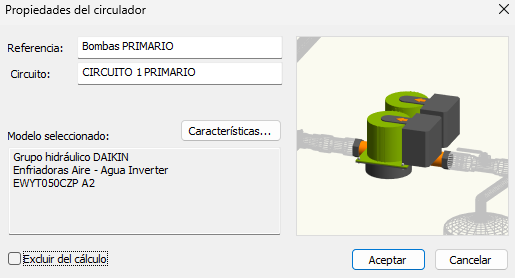

Al hacer doble clic sobre el Circulador, accedemos a sus propiedades:
Referencia: el usuario sólo podrá asignar una al propio elemento o se puede dejar por defecto para que el programa la añada.
Circuito: La referencia del circuito es el texto que identificará al circuito en su totalidad, tanto en los resultados generados como en el Panel Comprobar:

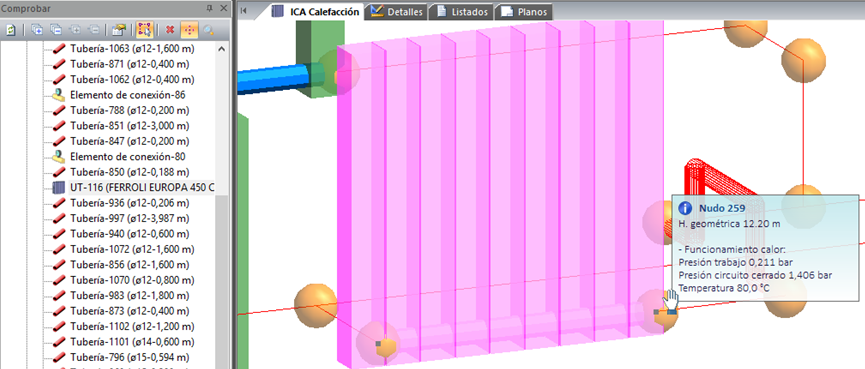

Tras realizar el cálculo, el usuario podrá seleccionar un Modelo de Circulador concreto de la base de datos, a través de la opción de menú Datos/Seleccionar equipo..., en función de la presión de trabajo máxima (ver información de la Etiqueta informativa en el nudo más desfavorable del circuito):
La presión del circuito cerrado se utiliza para dimensionar el circulador y
se puede obtener del listado del camino crítico como
suma de los valores de la columna de las Pérdidas por tramo (bar).
Esta presión sirve para comprobar cómo las pérdidas se van acumulando a lo
largo del circuito y al final tienen que sumar la Presión nominal de bombeo
del Circulador.
La presión de trabajo muestra la presión teniendo en cuenta la altura geométrica de cada punto y sirve para comprobar que no haya ningún nudo por debajo de la presión atmosférica, ya que en ese caso podría haber entrada de aire en el circuito. Para evitar que en instalaciones de mucha altura con los circuladores en la parte inferior, la presión caiga por debajo de la atmosférica se establece una Presión mínima de llenado del Vaso de expansión igual a la altura mínima más 0,3 (bar) (según recomendaciones RITE). En ese listado del camino crítico, está la columna de Presión final (bar) que añade la Presión mínima de llenado (bar) del Vaso de expansión.
En la parte inferior del cuadro de propiedades aparecerá una muy breve descripción de este Modelo seleccionado (marca, modelo, caudal nominal y presión).
En este caso, puede hacer doble clic en el botón Características... para consultar los datos del Modelo de Circulador seleccionado (este botón abre un diálogo de la base de datos bloqueado para su edición; si desea hacer alguna modificación, hágalo en el menú Archivo/Bases de datos/Fontanería/Circuladores).
Excluir del cálculo: Esta opción permite que este elemento no intervenga en el cálculo hidráulico. No obstante, aparecen en todos los documentos de resultados, listados, detalles, mediciones y ficheros IFC.
