Descripción
Este tema de ayuda es válido tanto para emisores (monotubo o bitubo) como baterías de agua (que incluyen a los Intercambiadores ACS).
Para acceder al cuadro de propiedades de un emisor basta con hace
doble clic sobre el símbolo que lo representa, o bien seleccionarlo y utilizar
la opción de menú Datos/Entidades seleccionadas... (
).
En la parte inferior del cuadro está situada la casilla, Elemento sincronizado, que indica, en caso de estar activada, que el equipo ha sido importado de un capítulo TK-CDT, y se mantiene sincronizado con éste. De esta manera, cualquier modificación posterior que realice en el equipo desde el capítulo TK-CDT repercutirá también en el capítulo de TK-ICA; y, en sentido contrario, una vez sincronizado con el capítulo TK-CDT.
Las opciones del cuadro de propiedades de un intercambiador se distribuyen en tres solapas:
La posición y rotación de los símbolos sincronizados
con el capítulo TK-CDT se pueden modificar desde los dos
capítulos. Solamente recordar que si se realiza desde el capítulo TK-ICA,
deberemos sincronizarlo con el capítulo TK-CDT para terminar de
realizarlo.
Datos generales

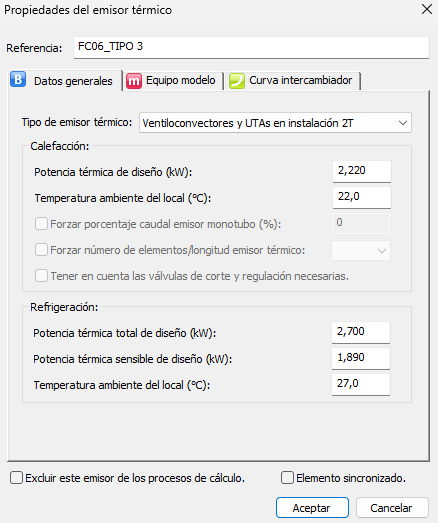

En esta imagen se pueden observar las opciones de esta solapa:
Las propiedades de este pestaña para el
elemento, Consumidor calefacción distrito (requiere el módulo
TK-DHC), se deben consultar en el siguiente enlace:
Propiedades del Consumidor calefacción distrito.
Tipo de emisor térmico: permite especificar qué tipo de emisor se está modificando. Los equipos admitidos por el capítulo TK-ICA son:
- Radiadores y paneles radiantes bitubo: son emisores de calor instalados en paralelo. Este tipo de equipos consta de una entrada y una salida de agua, en lugares diferenciados.
- Radiadores y paneles radiantes monotubo: son emisores de calor instalados en serie, en los que el agua entra y sale a través de una misma válvula.
- Ventiloconvectores y UTAs en instalación a 2 tubos (2T): son equipos con un ventilador interno que impulsa aire que pasa por una batería antes de llegar al recinto. La "instalación a 2 tubos" indica que el equipo está conectado a un solo generador, que puede funcionar en régimen de frío o en régimen de calor. En este tipo de instalaciones no es posible la inversión térmica (es decir, hacer funcionar algunas unidades en régimen de frío y otras en régimen de calor).
- Ventiloconvectores y UTAs batería calor: son los mismos emisores que en el caso anterior, pero conectados a un generador de calor. Este tipo de equipos no puede llevar asociada una potencia de refrigeración.
- Ventiloconvectores y UTAs batería frío: igual que en el caso anterior, pero conectados a máquinas que sólo generan frío. Este tipo de equipos no puede llevar asociada una potencia de calefacción.
- Intercambiador ACS: es un intercambiador de calor destinado a la generación de calor para la producción de ACS. A este tipo de elemento no se le puede asociar una potencia de refrigeración.
¿Cómo simular ventiloconvectores a 4 tubos
(4T)?

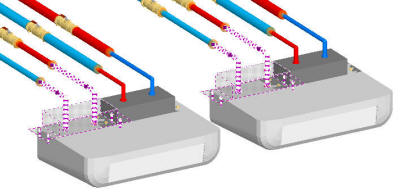

Los ventiloconvectores a cuatro tubos son equipos con dos baterías que permiten
estar conectados de forma simultánea a un generador de frío y a uno de calor,
permitiendo así la libre elección del régimen del equipo (calefacción o
refrigeración), independientemente del funcionamiento del resto de equipos del
mismo sistema. En TK-ICA un ventiloconvector a 4 tubos estará formado por dos
símbolos uno para la batería de frío y otro para la batería de calor.
Calefacción: permite fijar las condiciones de funcionamiento del equipo en régimen de calefacción (sólo paneles, radiadores, ventiloconvectores a dos tubos, baterías de calor e intercambiadores ACS).
- Potencia térmica de diseño (kW): es la potencia que el local requiere del equipo modificado. Su valor se conoce a partir del cálculo de cargas térmicas. Si tiene licenciado el capítulo TK-CDT, podrá hacer el cálculo de cargas con este último y el dato se incorporará automáticamente a este cuadro de diálogo al sincronizar capítulos.
- Temperatura ambiente del local (ºC): es la temperatura del local en ºC. Este dato es determinante para el rendimiento del emisor.
- Forzar porcentaje caudal emisor monotubo (%): esta opción, disponible sólo para emisores monotubo, permite forzar el tanto por ciento de caudal que circula por el interior del emisor, en relación al caudal total que circula por la tubería principal; según su llave monotubo.
- Forzar número de elementos / longitud del emisor térmico: esta opción, disponible para emisores bitubo y monotubo, permite fijar la longitud del emisor, en el caso de paneles, y el número de elementos, en el caso de radiadores.
-
En versiones posteriores a la versión 1.7.34.8,
cuando se fuerza el número de elementos de un
radiador de tipo bitubo, el cálculo hidráulico se realiza para la
potencia máxima que puede emitir el modelo seleccionado para el salto
térmico definido en el generador, con lo que tanto el caudal de
circulación como la potencia total del sistema se ajustan a ese valor.
En versiones anteriores el cálculo se hacía para la potencia máxima de
emisión para el salto térmico estándar definido en la base de datos del
emisor. Con los saltos térmicos tradicionales la diferencia es mínima,
pero a partir del cambio de temperaturas máximas del RITE la diferencia
es considerable.
En el caso de radiadores monotubo, el salto térmico no se conoce hasta que se hace un cálculo de caudales, ya que depende del porcentaje de caudal que se deriva desde el anillo hacia el radiador, y el caudal por el anillo no se conoce hasta que se definen las potencias de los radiadores, por tanto, se trata de un problema que solo se puede resolver de forma iterativa. Este tipo de cálculo por el momento no se puede hacer en el capítulo TK-ICA por lo que en este tipo de radiadores, en caso de número de elementos forzados, la potencia que se asigna es la máxima que podrían emitir para el salto térmico máximo del generador (realmente la emisión real será siempre algo menor).
- Tener en cuenta las válvulas de corte y regulación necesarias: con esta opción se evita tener que dibujar la valvulería de conexionado a los emisores térmicos, ya que el capítulo TK-ICA introduce automáticamente las pérdidas de carga correspondientes.
Refrigeración: son las mismas opciones que las anteriores, pero referidas a los emisores que funcionan en régimen de refrigeración: ventiloconvectores a dos tubos y baterías de frío.
- Potencia térmica total de diseño (kW): es la potencia total que el local requiere del equipo modificado. Su valor se conoce a partir del cálculo de cargas térmicas. Si tiene licenciado el módulo TK-CDT, podrá hacer el cálculo de cargas con este último y el dato se incorporará automáticamente a este cuadro de diálogo al sincronizar capítulos.
- Potencia térmica sensible de diseño (kW): es la potencia sensible que el local requiere del equipo modificado. Su valor se conoce a partir del cálculo de cargas térmicas. Si tiene licenciado el módulo TK-CDT, podrá hacer el cálculo de cargas con este último y el dato se incorporará automáticamente a este cuadro de diálogo al sincronizar capítulos.
- Temperatura ambiente del local (ºC): es la temperatura del local en ºC. Este dato es determinante para el rendimiento del emisor.
- También se utilizará para calcular el salto térmico de intercambio entre el emisor térmico y la temperatura ambiente; que se calculará mediante esta ecuación:
- ∆T= [(Tentrada + Tsalida) / 2] - Tambiente
- (Por ejemplo: ∆T= [(7+12) / 2] - 23 = -13,5 ºC)
Equipo modelo
Las pestañas Equipo modelo y Curva intercambiador, están relacionadas entre sí, se distinguen dos grupos de opciones.

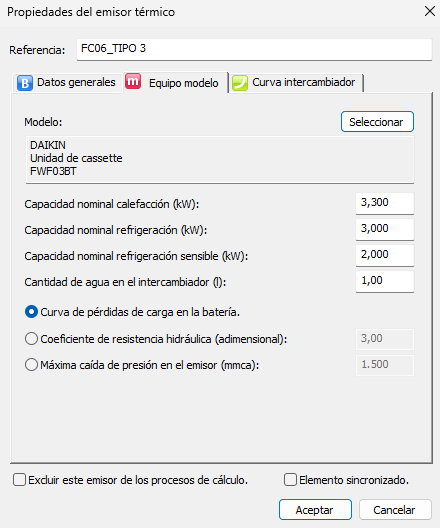

En esta solapa podrá elegir o modificar el Modelo asignado al emisor. Con el botón Seleccionar abrirá una ventana de consulta de la base de datos de Equipos en la que podrá elegir el Modelo.
Si se desea eliminar o quitar un Modelo seleccionado, debe
utilizar el botón Seleccionar y seleccionar un elemento no
válido del árbol de la base de datos; es decir, una carpeta (Marca
o Categoría) que
no sea la del Modelo.
Al aceptar el cuadro de diálogo, aparecerá el siguiente mensaje: «¿No ha seleccionado un modelo válido, desea anular la selección actual?». Sólo tendrá que pulsar en el botón Sí.

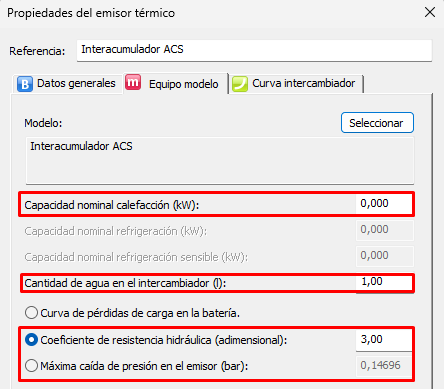

Para realizar el cálculo de un intercambiador de calor no es necesario definir un
Modelo en la base de datos o seleccionarlo; basta con definir tres propiedades del intercambiador:
- Potencia de térmica del intercambiador: Sólo se utiliza cuando la opción de cálculo es la de potencia de los equipos seleccionados.
- Cantidad de agua dentro del circuito cerrado (serpentín), o capacidad total si no hay serpentín de intercambio: Es importante porque se utiliza en el cálculo del vaso de expansión.
- Pérdidas en el intercambiador: Se pueden introducir como un valor único y constante o, bien, como un coeficiente de pérdidas; depende de la información de que se disponga del equipo. Este dato se utiliza para el dimensionado de la bomba de circulación.
Si el emisor está sincronizado con el capítulo TK-CDT, los datos del mismo ya aparecerán completos:
También puede trabajar con emisores sin necesidad de especificar ningún Modelo de la base de datos ya que puede introducir directamente los datos necesarios para el cálculo en los siguientes campos:
- Capacidad nominal calefacción (kW): potencia nominal del equipo en emisión de calor, en condiciones Eurovent. Esta opción sólo se muestra en los tipos de equipo en los que sea aplicable: emisores monotubo y bitubo, ventiloconvectores a dos tubos, baterías de calor e intercambiadores ACS.
- Capacidad nominal refrigeración (kW): potencia nominal del equipo en emisión de frío, en condiciones Eurovent. Esta opción está disponible en los emisores en los que sea aplicable: ventiloconvectores a dos tubos y baterías de frío.
- Capacidad nominal refrigeración sensible (kW).
- Cantidad de agua en el intercambiador: es la capacidad del intercambiador en sí (panel, radiador, batería o intercambiador ACS).
El resto de opciones se comenta en el siguiente apartado Curva intercambiador.
Curva intercambiador
La curva característica del intercambiador es aquella que relaciona el caudal circulante por éste con la pérdida de carga producida. En ella aparece la relación entre la caída de presión (o aumento en el caso de enfriadoras con bombas de circulación integradas) y el caudal que circula por el interior del emisor o generador considerado.
El programa permite elegir tres maneras de calcular esta curva:
- Curva de pérdidas de carga en la batería:
esta opción tendrá en cuenta la curva que crea el programa al introducir
tres puntos de Caudal de agua (l/h) y Pérdidas de presión (bar) del
intercambiador en los campos dispuestos en la base de datos. Y que se puede
observar en la pestaña, Curva intercambiador.
Si únicamente se introdujese un punto (Q-P), el programa tendrá en cuenta esa pérdida de presión como Máxima caída de presión en el emisor (mmca). - Coeficiente de resistencia hidráulica (adimencional): con este método el programa determina las pérdidas de carga mediante un coeficiente adimensional de resistencia hidráulica cuyo valor debe oscilar alrededor de 3,00.
- Máxima caída de presión en el intercambiador (mmca): esta opción fija una pérdida de presión en el intercambiador del equipo, independientemente del caudal. Se entiende que el valor que el usuario debe introducir en esta casilla es la máxima pérdida de carga prevista en el equipo, para quedar del lado de la seguridad.

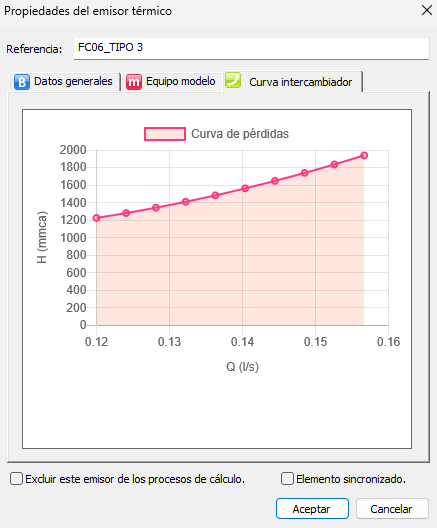

En la solapa Curva intercambiador podrá consultar la curva, calculada a partir de los parámetros indicados en las opciones anteriores:
