Descripción.

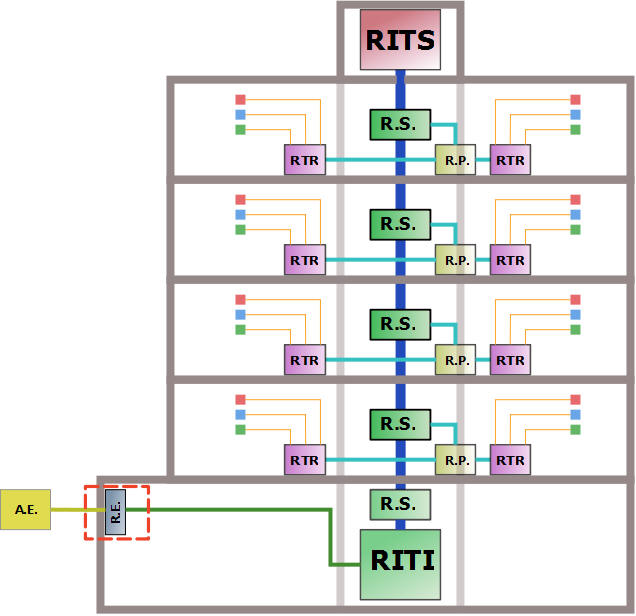

El registro de enlace supone el fin de la canalización externa y marca el punto de entrada de las canalizaciones inferiores al edificio.
Procedimiento de uso.
El registro de enlace es un símbolo, y para insertarlo en el dibujo es necesario hacer clic dos veces: la primera vez se define la posición del punto de inserción y la segunda la rotación.
Para que el símbolo quede correctamente conectado a las canalizaciones es preciso que los puntos de conexión coincidan con el puntos iniciales o finales de éstas. Un registro de enlace debe estar intercalado entre dos canalizaciones, una que viene de la arqueta de entrada y otra que va hacia el RITI.
Propiedades de los registros de enlace.
Si hace doble clic sobre el símbolo del registro del enlace, o bien lo
selecciona y accede a
Datos->Entidades seleccionadas (
),
abrirá el cuadro de diálogo que permite editar sus propiedades.
La única propiedad de los registros de enlace es su Nombre, que es una cadena de texto que los identifica.
