Insertar/Terminación de red. |
Ayuda TK - ICT |
|
 |
Descripción.

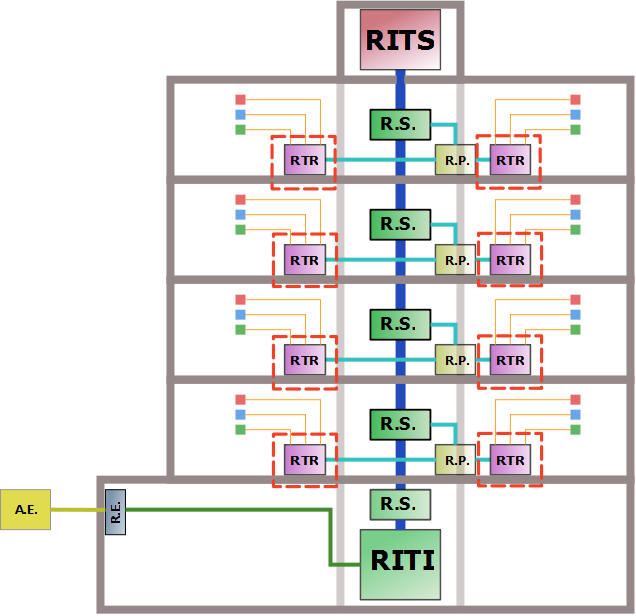

Esta opción inserta en el esquema de la instalación un registro de terminación de red. Estos registros enlazan la canalización secundaria con la red interior de usuario, conteniendo en su interior el Punto de Acceso al Usuario.
Procedimiento de uso.

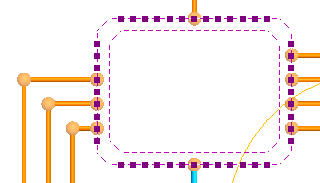

El registro de terminación de red es un símbolo, y para insertarlo en el dibujo es necesario hacer clic dos veces: la primera vez se define la posición del origen y la segunda la rotación.
Para que el símbolo quede correctamente conectado a las canalizaciones es preciso que los puntos de conexión coincidan con el puntos iniciales o finales de éstas.
Propiedades de las terminaciones de red.
Si hace doble clic sobre el símbolo del registro de terminación de red, o bien lo
selecciona y accede a
Datos->Entidades seleccionadas (
),
abrirá el cuadro de diálogo que permite editar sus propiedades.
Las opciones disponibles son:
- Referencia: cadena de texto que identifica al registro secundario. Si tiene activada la opción Renombrar los elementos durante el cálculo (disponible en Datos->Generales->Opciones), cada vez que calcule, el programa renombrará los registros secundarios siguiendo la regla que el usuario haya definido en dicha opción.
- Repartidor: si tiene desactivada la opción Seleccionar repartidor automáticamente, este botón le permite elegir un derivador de la base de datos.
