Descripción

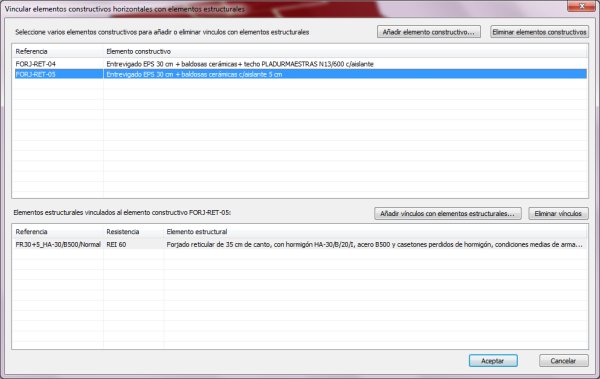

El cuadro Vincular elementos constructivos horizontales con elementos estructurales contiene la base que vincula elementos constructivos horizontales tales como forjados con elementos estructurales de hormigón armado y de acero con la resistencia al fuego R/REI.
Este cuadro contiene dos listas, la superior almacena los elementos constructivos horizontales y la lista inferior los elementos estructurales vinculados a uno o varios elementos constructivos seleccionados previamente desde la lista superior.
Fichero de base de datos:
La base de elementos se almacena en un fichero llamado TkVinculoHSI6.xml ubicado originalmente en la carpeta TeKton3D\ModSI\BDatos dentro del directorio de instalación de los programas de iMventa Ingenieros. Este camino se puede cambiar en el diálogo de Herramientas/Opciones/General en el registro para "Elementos estructurales para la resistencia al fuego".
Operaciones:

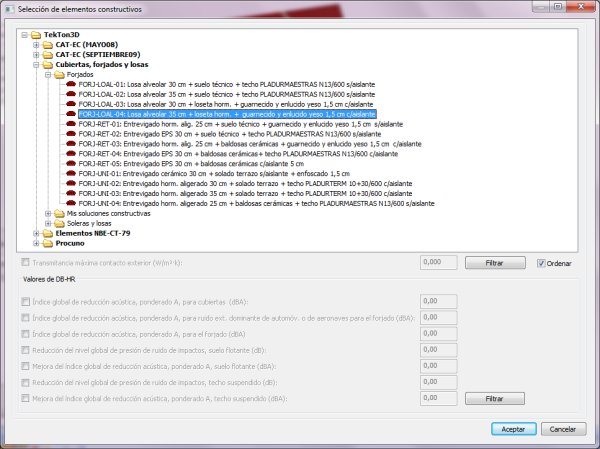

- Añadir elemento constructivo. Permite incluir un nuevo elemento horizontal de la base de elementos constructivos para poder posteriormente efectuar el vínculo.
- Eliminar elementos constructivos. Permite borrar uno o varios elementos seleccionados previamente en la lista superior. Borra, por tanto, el vínculo con elementos estructurales. Dichos elementos permanecen en la base de elementos constructivos.

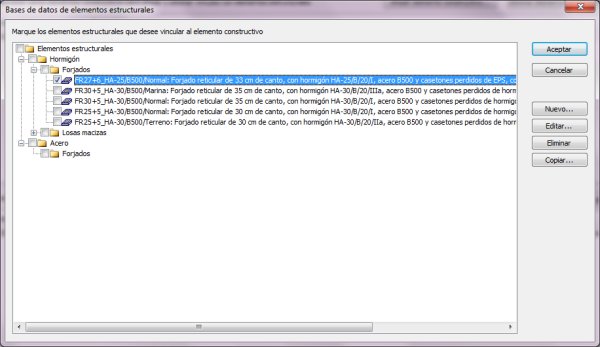

- Añadir vínculos con elementos estructurales. Permite seleccionar uno o varios elementos de la base de elementos estructurales para vincularlos con uno o varios elementos constructivos seleccionados previamente en la lista superior.
- Eliminar vínculos. Permite borrar uno o varios elementos estructurales seleccionados previamente en la lista inferior. Borra, por tanto,
el vínculo con el elemento constructivo. Dichos elementos
permanecen en la base de elementos estructurales.
Se pueden borrar uno o varios vínculos comunes a varios elementos constructivos. Para lo cual se seleccionan previamente los elementos constructivos en la lista superior para que se filtren automáticamente en la lista inferior los vínculos comunes. Por último estos vínculos se seleccionan simultáneamente para su eliminación.
Para la gestión de elementos estructurales consulte el apartado Bases de datos de elementos estructurales.
