Descripción
A continuación se enumeran, y se explican, los mensajes de Errores y Avisos de este módulo, tras los procesos de cálculo o comprobación.
Al hacer clic sobre cualesquiera de estos dos enlaces, se mostrarán los mensajes a elegir:
Mensajes de Error del módulo de Tekton3D
Pinchando en cada enlace, le mostrará información de cómo se produce y unas pautas para poder resolverlo:
EEP·EPLUS_1: El espacio «ESPACIO» contiene Unidades Terminales incompatibles.
EEP·EPLUS_4. Error: Los caudales de las unidades terminales y del %s no coinciden.
EEP·EPLUS_5: El rendimiento de las calderas está limitado al 100% «X».
EEP·EPLUS_6. Error: No se ha introducido sistema de ACS.
EEP·EPLUS_8: Es necesario tener instalada en el equipo una versión válida de EnergyPlus(TM).
EEP·EPLUS_9: La unidad terminal del sistema «UT» sólo puede llevar asociada un espacio.
EEP·EPLUS_12: El área del hueco es superior a la del cerramiento que lo contiene.
EEP·EPLUS_19: No se ha podido acceder al archivo de resultados de demanda de E+...
EEP·EPLUS_20: Cerrar el archivo de resultados de demanda *.csv
EEP·EPLUS_21: Cerrar el archivo de resultados de consumo *.csv
EEP·EPLUS_22: No se ha podido acceder al archivo de resultados de consumo de E+...
EEP·ERROR_15: El espacio «ESPACIO» no tiene definido un suelo.
EEP·ERROR_17: La definición del elemento constructivo no es compatible con EnergyPlus.
EEP·EPLUS_1: El espacio «ESPACIO» contiene Unidades Terminales incompatibles
Actualmente existen limitaciones a la hora de definir distintas unidades terminales en cada zona del edificio en EnergyPlus.
Por ejemplo, una zona puede contener una unidad terminal de calor y una unidad terminal de frío. No se puede incluir más de una unidad terminal de calor/frío.
EEP·EPLUS_2: Error en la definición del elemento constructivo: ELEMENTO CONSTRUCTIVO. Las capas exteriores del elemento constructivo no pueden estar formadas por cámaras de aire
Este mensaje nos indica que la definición del elemento constructivo no es válido. Si se revisa el elemento constructivo, no es válido por tener definida una capa exterior con un material que simula una cámara de aire.
Para resolver este caso, se debe definir una capa exterior con un material válido.
EEP·EPLUS_4. Error: Los caudales de las unidades terminales y del SISTEMA no coinciden
En el sistema, Climatización multizona por conductos, el caudal de impulsión nominal del equipo generador debe ser igual a la suma de los caudales de impulsión nominal de las unidades terminales (aunque se permite una pequeña tolerancia).
EEP·EPLUS_5: El rendimiento de las calderas está limitado al 100% «X»
Este error está relacionado con las calderas de condensación, que pueden tener valores de rendimiento por encima del 100 %; en EnergyPlus las calderas tienen limitado el rendimiento al 100 %.
EEP·EPLUS_6. Error: No se ha introducido sistema de ACS
Los edificios de uso residencial deben contener un sistema de producción y consumo de ACS.
EEP·EPLUS_7: Los sistemas no son capaces de mantener las temperaturas de consigna durante todo el año
En certificación energética los sistemas de climatización deben ser capaces de mantener las temperaturas de consigna de cada zona. Se permite un 2 % de las horas anuales fuera de consigna.
El problema de las temperaturas de consigna se debe a la potencia de los sistemas y de las unidades terminales. El error hace referencia a una potencia insuficiente para cumplir con los termostatos de las zonas y mantener las temperaturas en el espacio entre unos valores aceptables.
EEP·EPLUS_8: Es necesario tener instalada en el equipo una versión válida de EnergyPlus(TM)
Con la última versión del módulo TK-CEEP, este mensaje de error ya no se presenta al ir el motor de cálculo incorporado en el programa.
EEP·EPLUS_9: La unidad terminal del sistema «UT» sólo puede llevar asociada un espacio
En certificación energética, los sistemas de climatización deben ser capaces de mantener las temperaturas de consigna de zona (se permite un 4 % de las horas anuales fuera de consigna), en caso contrario, aparecerán los correspondientes mensajes de AVISO.
Actualmente existen limitaciones a la hora de definir distintas unidades terminales en cada zona del edificio.
Los sistemas unizonas solo deben suministrar a una zona, aunque TeKton3D te permite seleccionar más de una zona.
Una zona puede contener una unidad terminal de calor y una unidad terminal de frío.
No se puede incluir más de una unidad terminal de calor/frío.
EEP·EPLUS_11. Error: El Elemento constructivo ELEMENTO CONSTRUCTIVO no se corresponde con la definición de una fachada ventilada

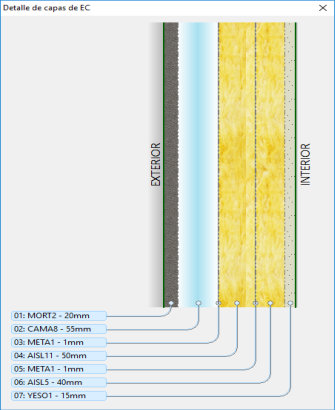

Cuando asignamos a una fachada la condición de Fachada ventilada (pestaña Tipo constructivo de las Propiedades de una fachada con separación del aire exterior) debemos definir un elemento constructivo que se corresponda con la definición de una fachada ventilada. Una capa exterior que actúa como elemento de sombra y una capa de aire que actúa como cámara ventilada.
Los cerramientos verticales con Función: Separación aire exterior, tienen la opción de ser Fachadas ventiladas. Para esto se debe marcar la opción de Fachada ventilada y seleccionar un elemento constructivo adecuado.
El elemento de fachada ventilada se simula en EnergyPlus™ por medio del objeto: SurfaceProperty: ExteriorNaturalVentedCavity.
EEP·EPLUS_12: El área del hueco es superior a la del cerramiento que lo contiene
Este error está relacionado con el Error 13 y se refiere a que las superficies de los huecos, puertas y ventanas, en el modelo de cálculo deben ser menores que las superficie del cerramiento que lo contiene.
EEP·EPLUS_16: Existen varios sistemas con el mismo nombre «NOMBRE». La referencia de cada sistema debe ser única
Los nombre o referencias de los sistemas y de sus unidades terminales deben ser únicas.
EEP·EPLUS_17: La definición del elemento constructivo «ELEMENTO CONSTRUCTIVO» no es compatible con EnergyPlus. Las capas exteriores no pueden estar definidas como cámaras de aire
La capa que da al exterior de un cerramiento no debe ser una capa de aire (cámara de aire).
EEP·EPLUS_18: El lucernario no se exportará. Las cubiertas que contienen lucernarios deben estar definidas ocupando un único espacio
Los Lucernarios están asociados con los elementos Cubierta sobre los que están definidos en EnergyPlus™.
Los huecos deben estar definidos únicamente en un espacio, por lo tanto, las cubiertas que contengan lucernarios deben estar definidas ocupando un único espacio.
La definición geométrica correcta de un lucernario en Tekton3D para su posterior exportación a EnergyPlus™ consiste en un cuadrilátero, es necesario que los cuadriláteros no tengan una definición de más de 4 puntos (aunque estos sean colineales).
Para evitar posibles errores se recomienda
no definir los lucernarios en los vértices de los espacios.
EEP·EPLUS_19: No se ha podido acceder al archivo de resultados de demanda de E+...
Error genérico derivado de los sistemas de climatización. Para que la simulación con EnergyPlus se pueda llevar a cabo debemos tener cerrados todos los archivos generados por la simulación, para que puedan sobrescribirse.
EEP·EPLUS_20: Cerrar el archivo de resultados de demanda *.csv
Error genérico derivado de los sistemas de climatización. Para que la simulación con EnergyPlus se pueda llevar a cabo debemos tener cerrados todos los archivos generados por la simulación, para que puedan sobrescribirse.
EEP·EPLUS_21: Cerrar el archivo de resultados de consumo *.csv
Error genérico derivado de los sistemas de climatización. Para que la simulación con EnergyPlus se pueda llevar a cabo debemos tener cerrados todos los archivos generados por la simulación, para que puedan sobrescribirse.
EEP·EPLUS_22: No se ha podido acceder al archivo de resultados de consumo de E+...
Error genérico derivado de los sistemas de climatización. Para que la simulación con EnergyPlus se pueda llevar a cabo debemos tener cerrados todos los archivos generados por la simulación, para que puedan sobrescribirse.
EEP·ERROR_13: Error en la definición del hueco. Cada hueco debe estar contenido completamente en un único espacio
Debido al tratamiento específico que hace EnergyPlus de la radiación solar, cada ventana debe estar contenida completamente en una única zona. Es posible ajustarla a los límites del espacio siempre y cuando no se trate de un hueco acristalado al 100%.
El tamaño del hueco con el marco debe ser inferior al tamaño de la superficie sobre la que se encuentra.
Para evitar posibles errores se recomienda
no definir los huecos en los vértices de los espacios.
EEP·ERROR_14: El elemento constructivo «ELEMENTO CONSTRUCTIVO» supera el máximo número de capas permitidas X > 10. Elimine las capas que no tengan relevancia térmica
EnergyPlus tiene limitada a 9 capas la definición de cada elemento constructivo (X < 10).
Si nuestro elemento constructivo cuenta con un número mayor de capas, debemos eliminar las capas sin influencia térmica o realizar otras simplificaciones.
EEP·ERROR_15: El espacio «ESPACIO» no tiene definido un suelo
Cuando un espacio no tiene definido suelo la simulación en EnergyPlus no se realiza correctamente; no se pueden aplicar las condiciones operacionales de la zona y la radiación solar no se aplica correctamente en la zona.
Si queremos tener en cuenta una cámara sanitaria, debemos modelarla explícitamente con un espacio no habitable bajo el suelo y dejando el forjado con función Automática (todos los espacios deben tener un suelo, hasta el que da forma a la cámara sanitaria). Además, se tendrán en cuenta las paredes de la cámara sanitara.
EEP·ERROR_24: La suma de las capacidades nominales de calefacción de las unidades terminales es muy superior a la potencia nominal del generador «SISTEMA». Revise estos valores antes de continuar
La suma de las capacidades de las unidades terminales de un equipo, debe ser similar a la capacidad de dicho equipo.
No hay ninguna normativa ni ninguna limitación respecto a la relación entre la potencia del generador y la suma de potencias de unidades terminales, aunque normalmente no suele ser muy superior.
Este mensaje se ha incluido porque hemos detectado que EnergyPlus comete errores y tiene problemas de convergencia cuando la diferencia es muy grande en sistemas multizona por agua.
Se ha fijado una simultaneidad máxima del 66.67 % para evitar estos errores de convergencia, lo que hace que la suma de potencias de unidades terminales no supere 1.5 veces la potencia del generador.
Mensajes de Aviso del módulo de Tekton3D
Estos son los mensajes que se pueden dar:
AVISO_EPLUS: Sistema sin unidades terminales definidas. No se exportará el sistema.
EPP·AVISO_M2: Elemento constructivo «EC» capa de material «MATERIAL» espesor nulo.
AVISO_EPLUS: Sistema sin unidades terminales definidas. No se exportará el sistema
Algunos Tipos de sistemas necesitan ser definidos junto con una Unidad terminal, o varias. En el caso del que el programa detecte que no se ha definido, aparece este mensaje.
Por ejemplo, si se define un Tipo de sistema mixto calefacción y ACS sin Unidades terminales de climatización (es decir, con solo la demanda de ACS), aparecerá este mensaje. Para solucionarlo puede añadir una Unidad terminal al Sistema mediante el botón Nuevo. Si solo quiere un equipo para la demanda de ACS deberá crear un Tipo de sistema ACS.
EEP·AVISO 1: La versión de TK-CEEP que está usando no es la última inscrita en el Registro General de Documentos Reconocidos. Revise los artículos 5 y 9.4 del RD 390/2021
El programa, por defecto, calcula con la última versión del módulo TK-CEEP (ver la versión en la opción de menú Datos/Generales.../Capítulo/Compatibilidad con versiones anteriores del capítulo TK-Edificio). Sin embargo, puede que todavía no se haya actualizado la web donde se encuentran los documentos reconocidos.
No obstante, si la versión se ha cambiado y el programa comprueba que hay una versión superior en el Registro General, le mostrará este aviso para que la pueda cambiarla a una más reciente, si fuese necesario.
En caso de utilizarse una versión anterior a la última inscrita en el Registro General de Documentos Reconocidos es necesario verificar que se cumplen los requisitos descritos en los artículos 5 y 9.4 del RD 390/2021, de 1 de junio, por el que se aprueba el procedimiento básico para la certificación de la eficiencia energética de los edificios.
EEP·AVISO 2: El caudal de impulsión del equipo «EQUIPO» está fuera del rango estándar EnergyPlus A-B m3/(h·kW), lo que puede producir errores de simulación. Se continuará la simulación con un caudal de C m3/h
Los sistemas de climatización en EnergyPlus™ tienen limitada la potencia del equipo por el caudal de impulsión.
El Caudal debe estar comprendido entre 0,00004027 [m³/s] y 0,00006041 [m³/s] por Vatio de la Capacidad de refrigeración o de Calefacción total nominal.
El programa determina el rango e indica si el caudal de impulsión del equipo está fuera de el. Aunque se continuará con el del sistema para simularlo, el mensaje sirve de AVISO por si los valores son muy dispares y poder modificarlo.
EEP·AVISO 3: La capacidad de refrigeración sensible nominal del SISTEMA puede producir errores de simulación. Debe estar en torno al 75% de la capacidad nominal
Se debe modificar el valor de la Capacidad de refrigeración sensible nominal de ese Sistema porque está limitada entre la mitad de la Capacidad de refrigeración total y el total de la Capacidad de refrigeración total.
EEP·AVISO 4: La versión de TK-CEEP que está usando está en proceso de inscripción en Registro General de Documentos Reconocidos. Este proceso se puede demorar varios días
El programa, por defecto, calcula con la última versión del módulo TK-CEEP (ver la versión en la opción de menú Datos/Generales.../Capítulo/Compatibilidad con versiones anteriores del capítulo TK-Edificio). Sin embargo, puede que todavía no se haya actualizado la web donde se encuentran los documentos reconocidos.
Por lo que, puede seguir con esta versión hasta que actualicen el registro o puede cambiar a la versión anterior del módulo TK-CEEP (que sí estará registrada).
EPP·AVISO_M2: Elemento constructivo «EC» capa de material «MATERIAL» espesor nulo
El espesor de cada material en un elemento constructivo debe ser mayor a 1 mm aunque en realidad sea más delgado.
EEP.DENSIDAD 0 AVISO: «EC» capa material «MATERIAL» densidad nula. Puede haber incompatibilidad con EnergyPlus
En cuanto a las Cámaras de aire, este mensaje aparece si el material que tienen asignada la capa de densidad nula no pertenece a la carpeta de materiales, Cámaras de aire, o no tiene marcada la opción Función: Cámara de aire.
No obstante, se trata de un AVISO que no genera errores en E+.
