Bases de datos
	TeKton3D / TK-EXA / Menú Archivo / Bases de datos	Ayuda iMventa Ingenieros

Descripción

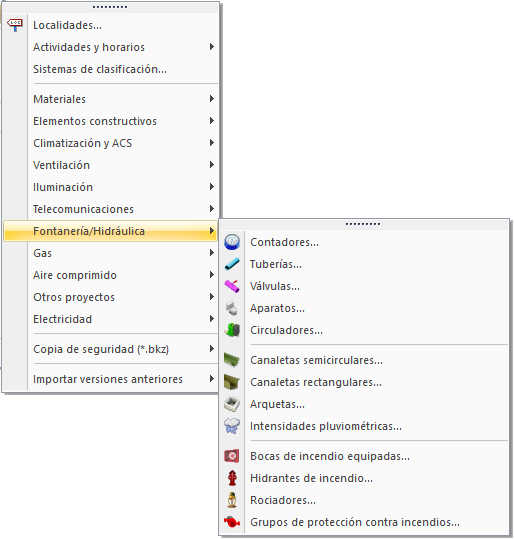

En este apartado del menú Archivo de TK-EXA explicaremos cómo gestionar las Bases de Datos del capítulo, al igual que las características de cálculo de cada elemento. También se puede ampliar esta información con las propiedades de los elementos a través del siguiente enlace del menú Insertar.

Las bases de datos que necesita este capítulo de TeKton3D para el dimensionamiento de la instalación corresponden a los siguientes elementos:



• Tuberías...
• Válvulas...
• Bocas de incendios equipadas...
• Hidrantes de incendio...
• Rociadores...

Botones comunes a las bases de datos

Los siguientes botones u opciones de la cabera del cuadro de diálogo principal de la base de datos son:

• Nuevo. Permite añadir una nueva Familia, Modelo o Serie a la lista, en función de qué Tipo de elemento, Familia o Modelo se haya seleccionado previamente. Para ello, muestra el cuadro de diálogo correspondiente a cada caso (que se explicará en los apartados siguientes).
• Duplicar. Permite duplicar una Familia, Modelo o Serie en la lista, en función de qué Tipo de elemento, Familia o Modelo se haya seleccionado previamente
• Modificar. Permite modificar el cuadro de diálogo correspondiente a una Familia, Modelo o Serie de cada elemento seleccionado. Para ello, se mostrará el cuadro de diálogo correspondiente.
• Eliminar. Permite eliminar una Familia, Modelo o Serie seleccionada de la lista, no sin antes aparecer un mensaje de confirmación.
• Importar. Mediante esta opción se puede importar un archivo en formato XML con los datos ordenados necesarios para crear una Familia o un Modelo.
• Subir. Se desplaza hacia arriba la Familia, Modelo o Serie seleccionada de la lista.
• Bajar. Se desplaza hacia abajo la Familia, Modelo o Serie seleccionada de la lista.
• Tabla. Se cambia el modo de visualización de la información en el cuadro de diálogo en forma de árbol o tabla y viceversa, según el elemento seleccionado Familia, Modelo o Serie de la lista.
• Aceptar y Cancelar. Los cambios realizados en la base de datos se guardarán o no en función de aceptar o cancelar ese cuadro de diálogo.

En los cuadros de diálogo secundarios (para los Modelos y las Series) nos encontramos también con estas posibilidades:

• Expandir. Expande todos los ítems que se encuentren contraídos.
• Ordenar. Cambia el orden de visualización de los ítems que vienen en el cuadro de la forma por defecto a ordenarlos de forma alfabética, y viceversa.
• Restaurar. Establece los valores modificados frente a los que había antes del cambio realizado.
• Conversor. Aparece el cuadro del Conversor de unidades que viene con el programa y que también se puede encontrar en el menú Herramientas/Conversor de unidades.
•
• Aceptar y Cancelar. Los cambios realizados en la base de datos se guardarán o no en función de aceptar o cancelar este cuadro de diálogo y el cuadro de diálogo principal.

Tuberías...

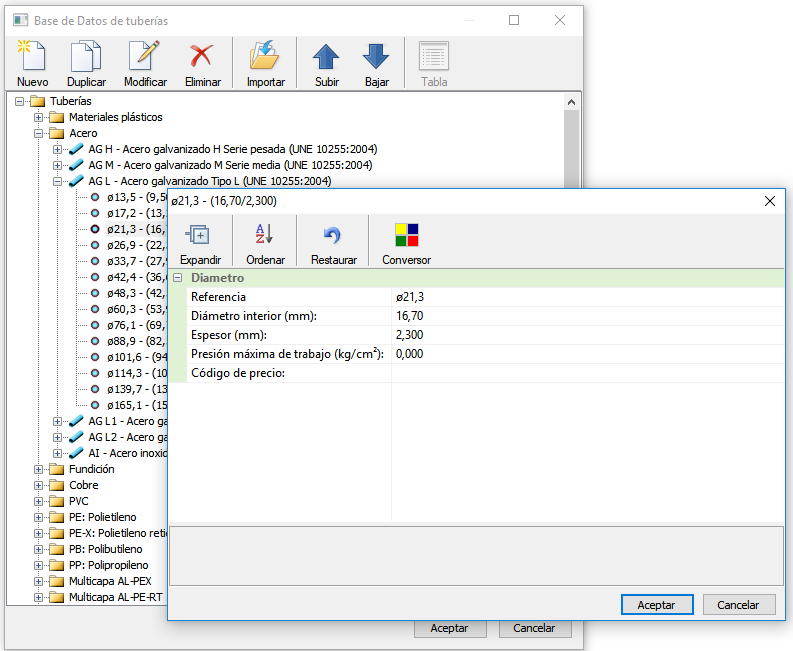

Esta base de datos sirve para almacenar distintas Familias de tubos, que están disponibles para varias instalaciones y capítulos dentro de TeKton3D. Cada una de ellas lleva consigo una serie de Modelos con una lista de diferentes de diámetros comerciales.

Durante la edición de los datos generales para las tuberías, o para el caso concreto de las propiedades de una tubería, se deberá elegir el Modelo de tubería donde queremos que, en la fase de Calcular y dimensionar, el programa seleccione el diámetro nominal más adecuado.

Las listas de Familias, Modelos y Series presentan todas las series de tubos encontradas en el sistema, mostrando al final el Referencia de la serie, su Diámetro interior y su Espesor. Cada serie está almacenada en un fichero con extensión “TUB”, y ubicada en el directorio común de las aplicaciones de iMventa Ingenieros (donde se instaló Componentes Comunes). Esto hace que estas series de tubos sean compartidas y utilizadas por distintos programas de instalaciones de iMventa Ingenieros.

Base de datos de Modelos de tuberías

Consiste en un cuadro de diálogo que permite manipular las características de un Modelo de tubos. Los campos del cuadro de diálogo son:

Referencia. Nombre reducido.

Nombre o modelo. Esta campo consiste en una casilla de edición que permite introducir el nombre que identificará al Modelo de la Serie de tuberías, que será igualmente el nombre del fichero en el que se guardarán sus datos (automáticamente se añade la extensión "TUB"). Por ello, el nombre debe estar compuesto por caracteres válidos para formar un nombre de fichero correcto (no pueden contener estos símbolos: \ / : * ? " < >|).

Normativa/Marca/Fabricante. Texto descriptivo.

Rugosidad absoluta (mm). Rugosidad absoluta equivalente para aplicación de la fórmula de pérdidas de carga de Prandtl-Colebrook.

Coeficiente de Hazen-Willians. Lista desplegable con tipos de materiales para elegir el que compone el interior de los tubos de la serie que estamos defiendo. Este dato permitirá determinar la rugosidad del conducto que sirve para el cálculo de las pérdidas de carga por fricción.

Al final de cada nombre del material se coloca entre paréntesis el Coeficiente de Hazen-Williams (CHW) asignado a cada tipo:

Material	CHW
Fundición sin revestir	100
Fundición con capa de alquitrán	100
Fundición revestida centrifugada	100
Hierro galvanizado	110
Acero con capa de alquitrán	110
Acero sin revestir	120
Fibrocemento sin revestir	140
Fibrocemento revestido bituminoso	140
Revestimiento fuerte de cemento centrifugado enlucido	130
Revestimiento fuerte de cemento centrifugado	130
Revestimiento fuerte bituminoso enlucido	130
Revestimiento fuerte bituminoso centrifugado	130
Hormigón moldeado	130
Hormigón centrifugado	130
Revestimiento mortero de cemento	130
Hormigón en tubería o túneles rugosos con revestimiento de hormigón	130
Latón, cobre, plomo, etc.	140
Aluminio	140
Materiales plásticos (1)	140
Materiales plásticos (2)	150
Polietileno AD	158

Color por tipo de material. El color indicado en este campo se utilizará cuando se aplique la opción, Asignación de color según: Material, del menú Herramientas/Opciones/Representación 3D. Otras opciones de representación del color de las entidades es por el color de la Capa que lo contenga y por la Función definida en sus propiedades.

Tipo de tubería CTE-HS4. En esta opción se utiliza para consideraciones del DB HS4 y del DB HS5 (no para los cálculos hidráulicos de instalaciones de protección contra incendios). No obstante se debe seleccionar entres las opciones: tubo de acero, tubo de cobre o plástico y tubo de saneamiento.

• Si se trata de tuberías de fontanería, en realidad lo que se especifica en este apartado es el tipo de diámetro nominal. En tuberías de acero el diámetro nominal es el interior, y en tuberías de cobre o plástico se considera el exterior. Este criterio es aplicable también a tuberías de gas.
• Si se indica, Tubo de saneamiento, este modelo de tubería estará disponible en el capítulo de Saneamiento (requiere el módulo TK-HS5 instalado y licenciado).

Apropiada para Aire comprimido. Mediante esta posibilidad se indica al programa la utilización, o no, de este Modelo de tuberías para el capítulo TK-AC: instalación y distribución de aire comprimido.

Conductividad térmica (W/m·ºC). Propiedad de los materiales que se utiliza para establecer la capacidad de conducción de calor, y por tanto en el cálculo de pérdidas de temperatura. A su vez, se relaciona con el cálculo de un espesor de aislamiento térmico, en su caso.

Base de datos de Series de tuberías (dentro de los Modelos)

Cuadro de diálogo que permite introducir o modificar las características principales de un tubo perteneciente a una serie determinada. Las carpetas de Modelo contendrá el número de Series necesario que representen a cada diámetro con los datos siguientes:

• Referencia. Texto que se utiliza para describir su denominación comercial, tamaño..., se puede indicar el diámetro nominal del tubo.
• Diámetro interior (mm). Diámetro interior de la tubería, en milímetros, que se emplea en los cálculos.
• Espesor (mm). Valor del espesor del material que forma la tubería.
• Presión máxima de trabajo (Kg/cm²). Valor de presión máxima admisible que se permite según fabricante o normas.
• Código de precio. Código de esta entidad que se emplea para la generación automática de mediciones y presupuestos.

Válvulas...

Esta base de datos sirve para almacenar distintas series de válvulas, cada una de ellas con su lista de diámetros comerciales. Durante la edición de datos de una válvula, debemos elegir la serie donde queremos que, en la fase de cálculo, se seleccione el diámetro nominal más adecuado.

Las listas de todas las series de válvulas que se presentan disponibles en la base de datos están clasificadas en Familias, Modelos y Series. Las series de válvulas pueden ser utilizadas y compartidas por distintos programas de instalaciones de iMventa Ingenieros. La información con la que se presentan las Series de válvulas corresponde con la Referencia indicada y la Presión máxima de trabajo.

La relación L/D (Longitud equivalente/Diámetro) es el valor que relaciona el diámetro de la válvula con la longitud de tubo recto de igual diámetro y del mismo material que da pérdidas equivalentes a las de la válvula dada. Sirve para estimar las pérdidas de carga por fricción. Se trata de un número adimensional ya que tanto la longitud como el diámetro han de ir en las mismas dimensiones.

Base de datos de Modelos de válvulas

Consiste en un cuadro de diálogo que permite manipular los diámetros y características de una serie de válvulas. Se accede a él al modificar una serie de válvulas existente, o introducir una nueva desde el cuadro de diálogo Base de datos de Válvulas, accesible mediante la opción de menú Archivo/Bases de datos/Válvulas…

Los campos del cuadro de diálogo son:

Referencia. Texto reducido.

Nombre o modelo. Este campo consiste en una casilla de edición que permite introducir el nombre que identificará a la serie. Será el nombre que aparecerá en la lista desplegable cuando tengamos que seleccionar una serie al editar los datos de una válvula insertada en el dibujo.

Normativa/Marca/Fabricante. Norma de referencia para las válvulas.

Tipo de válvula. Lista desplegable que permite seleccionar el tipo de válvula de la serie que vamos a introducir. Para ello, podemos elegir entre los tres tipos siguientes: válvulas de corte, válvulas de retención, o válvulas reductoras de presión. Este dato permitirá el filtrado de los elementos de esta base, pues cuando tengamos que seleccionar la serie al editar una válvula de corte en el dibujo, sólo aparecerán en la lista desplegable todas las series compuestas por válvulas de corte. Igual pasará con las válvulas de retención y las reductoras de presión.

Temperatura máxima (Cº). Es la temperatura máxima a la que puede trabajar la válvula.

Conductividad térmica. Conductividad térmica del material, empleado en el cálculo de pérdidas de temperatura.

Color por tipo de material. El color indicado en este campo se utilizará cuando se aplique la opción, Asignación de color según: Material, del menú Herramientas/Opciones/Representación 3D. Otras opciones de representación del color de las entidades es por el color de la Capa que lo contenga y por la Función definida en sus propiedades.

Base de datos de Series de válvulas (dentro de los Modelos)

En este cuadro de diálogo se permite introducir o modificar las características principales de un diámetro perteneciente a una serie de válvulas determinada. Los campos del cuadro de diálogo son:

Referencia. Diámetro nominal de la válvula, es decir, su denominación.

Diámetro interior (mm). Diámetro interno de la válvula, en milímetros.

Coeficiente kv. Este factor relaciona la caída de presión en la válvula con el caudal, mediante la expresión (este valor no es necesario en tuberías de gas):



Longitud equivalente (m). Longitud equivalente del tubo de igual diámetro interior y material, que provoca idénticas pérdidas de carga por fricción. Indica la pérdida de carga en la válvula, expresada en metros de tubería. Cuando en una válvula se definan la longitud equivalente y el coeficiente Kv, y éstos no equivalen entre sí, el programa tomará el valor que resulte más desfavorable.

Coeficiente de pérdidas. A continuación se presentan los coeficientes de Hazen-Williams (CHW) asignados a cada tipo de material:

Material	CHW
Acero de carbono	120
Acero inoxidable	140
Bronce	140
Bronce fundido	140
Hierro fundido	110
Latón	140
Latón estampado	140
Latón forjado	140

Presión máxima de trabajo (Kg/cm²). Valor de presión máxima admisible que se permite según fabricante o normas. Consiste en una caja de edición que permite introducir la presión máxima de trabajo de las válvulas pertenecientes a la serie que estamos definiendo. La unidad de presión podemos seleccionarla en el control que aparece a la derecha. Mediante el accionamiento de las flechas, podremos elegir entre metros de columna de agua (m.c.a.), Kilos por centímetro cuadrado (Kg/cm²) y atmósferas (atm.). El valor de presión será tomado en las unidades que indique este control.

Presión diferencial máxima (bar). La presión diferencial máxima admisible es la fuerza que debe vencer la cabeza magnética de una electroválvula para abrir o cerrar una electroválvula. Esta diferencia de presión máxima puede obtenerse por la diferencia del valor de presión de la entrada, al del orificio de salida. En el caso de una presión nula en el orificio de salida, se considera que la presión de alimentación es la presión diferencial máxima admisible. En este caso, el valor de presión del orificio de entrada no debe jamás ser superior al valor máximo del diferencial de presión indicado sobre cada nota, a fin de evitar “quemar” la bobina. Los valores de diferencial máximo por tipo de fluido y por corriente están indicados en la documentación técnica de cada producto.

Código de precio. Código de esta entidad que se emplea para la generación automática de mediciones y presupuestos.

Bocas de incendios equipadas...

Esta base de datos sirve para almacenar distintos modelos de Bocas de Incendios Equipada (BIE), cada uno con su lista de diámetros de boquillas comerciales.

Cuando se inserte una BIE, se deberá asignar en sus propiedades una Serie de los existentes en los Modelos de esta base de datos.

Las listas presentan todos los modelos de BIE disponibles en la base de datos, mostrando para cada uno su Referencia y Caudal mínimo de descarga.

Base de datos de Modelos de BIE

Este cuadro de diálogo contiene los parámetros que regulan el comportamiento de un modelo de BIE. A continuación se detalla el significado de cada uno de éstos campos.

Referencia. Sirve para identificar un grupo de estos elementos con las mismas características.

Nombre o modelo. Se utiliza para describir un grupo de estos elementos con las mismas características.

Tipología. Se puede seleccionar entre las siguientes opciones para las BIE:

• BIE semirrígida.
• BIE plana.
• BIE alta presión.
• Conexión manguera.

Tipo de instalación. Este aspecto se tendrá en cuenta a la hora de redactar los Listados y se puede elegir entre:

• Montaje superficial.
• Empotrado.

Normativas. Este aspecto se tendrá en cuenta a la hora de redactar los Listados y se refiere con la normativa bajo la cuál se ha homologado y certificado este equipo.

Diámetro de la válvula (mm). Este aspecto se tendrá en cuenta a la hora de redactar los Listados.

Longitud de la manguera (m). Este aspecto se tendrá en cuenta a la hora de redactar los Listados.

Diámetro lanza (mm). Este aspecto se tendrá en cuenta a la hora de redactar los Listados.

K mínimo. Factor de descarga, K, que relaciona la presión en el orifico (P en bar) con el caudal de salida (Q en litros/minuto).

Toma adicional 45 mm. Este aspecto se tendrá en cuenta a la hora de redactar los Listados y se refiere a la consideración, o no, en una BIE de 25 mm de dotarla de una válvula de 45 mm (como toma adicional). Su tratamiento hidráulico es en presión como BIE-25 y en caudal como BIE-45; por lo que los valores que se definan en cada BIE de la Serie deberán corresponder con esta circunstancia.

Tipo de devanadera. Este aspecto se tendrá en cuenta a la hora de redactar los Listados y se puede elegir entre devanadera fija o abatible.

Material del armario. Este aspecto se tendrá en cuenta a la hora de redactar los Listados y se puede elegir entre estos materiales: acero, acero inoxidable y poliéster.

Tipo de puerta. Este aspecto se tendrá en cuenta a la hora de redactar los Listados y se puede elegir entre tipo de puerta: ciega, semiciega o acristalada.

Material de la puerta. Este aspecto se tendrá en cuenta a la hora de redactar los Listados y se puede elegir entre acero o acero inoxidable.

Frontal (mm). Esta dimensión se tendrá en cuenta a la hora de redactar los Listados.

Profundidad (mm). Esta dimensión se tendrá en cuenta a la hora de redactar los Listados.

Altura (mm). Esta dimensión se tendrá en cuenta a la hora de redactar los Listados.

Peso (kg). Este dato se tendrá en cuenta a la hora de redactar los Listados.

Código de precio. Código de esta entidad que se emplea para la generación automática de mediciones y presupuestos.

Base de datos de Series de BIE (dentro de los Modelos)

Este cuadro de diálogo permite introducir o modificar las características principales una serie de BIE. Cada una de estas BIE tendrá un comportamiento definido por los valores de funcionamiento establecidos de presión y caudal.

Los campos del cuadro de diálogo son:

• Referencia. Sirve para identificar un grupo de estos elementos con las mismas características.
• Q mínimo (l/min). Este parámetro de cálculo indica el caudal mínimo de descarga de esta BIE.
• P mínima entrada (bar). Este parámetro de cálculo indica el valor mínimo de presión que se debe obtener a la entrada, en la válvula o manómetro. Si se indica un valor nulo (0,00) no se tendrá en cuenta en los cálculos.
• P mínima salida (bar). Este parámetro de cálculo indica el valor mínimo de presión que se debe obtener a la salida en la punta de lanza. Si se indica un valor nulo (0,00) no se tendrá en cuenta en los cálculos.
• P máxima entrada (bar). Este parámetro de cálculo indica el valor máximo de presión que se debe obtener a la entrada, en la válvula o manómetro. Si se indica un valor nulo (0,00) no se tendrá en cuenta en los cálculos.
• P máxima salida (bar). Este parámetro de cálculo indica el valor máximo de presión que se debe obtener a la salida en la punta de lanza. Si se indica un valor nulo (0,00) no se tendrá en cuenta en los cálculos.

Hidrantes de incendios...

Esta base de datos sirve para almacenar distintos modelos de hidrantes exteriores (CHE), cada uno con una lista de dimensiones comerciales.

Durante la edición de propiedades de un hidrante (CHE) se deberá asignar una Serie de los existentes en los Modelos de esta base de datos.

Las listas presentan todos los modelos de CHE disponibles en la base de datos, mostrando para cada uno su Referencia y Caudal mínimo de descarga.

Base de datos de Modelos de hidrantes de incendios

Este cuadro de diálogo contiene los parámetros que regulan el comportamiento de un modelo de hidrantes de incendio. A continuación se detalla el significado de cada uno de éstos campos:

Referencia. Sirve para identificar un grupo de estos elementos con las mismas características.

Nombre o modelo. Se utiliza para describir una serie de estos elementos con las mismas características.

Tipología. Se puede seleccionar entre las siguientes tipos de dispositivos para las CHE:

• Columna seca.
• Columna húmeda.
• Bajo tierra.

Tipo de instalación. Este aspecto se tendrá en cuenta a la hora de redactar los Listados y se puede elegir entre:

• Superficial.
• Bajo rasante.

Normativas. Este aspecto se tendrá en cuenta a la hora de redactar los Listados y se refiere con la normativa bajo la cuál se ha fabricado o ensayado este equipo.

Diámetro de salida individual. Las opciones que se permiten elegir en este caso son:

• 1 salida de 45 mm.
• 1 salida de 70 mm.
• 1 salida de 100 mm.

Diámetro de salida doble. Las opciones que se permiten elegir en este caso son:

• 2 salidas de 45 mm.
• 2 salidas de 70 mm.

Kv mínimo. Factor de descarga, K, que relaciona la presión en el orifico (P en bar) con el caudal de salida (Q en litros/minuto).

Peso (kg). Este dato se tendrá en cuenta a la hora de redactar los Listados.

Código de precio. Código de esta entidad que se emplea para la generación automática de mediciones y presupuestos.



Base de datos de Series de hidrantes de incendios (dentro de los Modelos)

Cuadro de diálogo que permite introducir o modificar las características principales de un diámetro perteneciente a una serie de hidrantes de incendios. Los campos del cuadro de diálogo son:

• Referencia. Sirve para identificar un grupo de estos elementos con las mismas características.
• Q mínimo (l/min). Este parámetro de cálculo indica el caudal mínimo de descarga de este hidrante de incendios.
• P mínima entrada (bar). Este parámetro de cálculo indica el valor mínimo de presión que se debe obtener a la entrada, en la válvula o manómetro. Si se indica un valor nulo (0,00) no se tendrá en cuenta en los cálculos.
• P mínima salida (bar). Este parámetro de cálculo indica el valor mínimo de presión que se debe obtener a la salida en la boquilla. Si se indica un valor nulo (0,00) no se tendrá en cuenta en los cálculos.
• P máxima entrada (bar). Este parámetro de cálculo indica el valor máximo de presión que se debe obtener a la entrada, en la válvula o manómetro. Si se indica un valor nulo (0,00) no se tendrá en cuenta en los cálculos.
• P máxima salida (bar). Este parámetro de cálculo indica el valor máximo de presión que se debe obtener a la salida en la boquilla. Si se indica un valor nulo (0,00) no se tendrá en cuenta en los cálculos.

Rociadores...

Esta base de datos sirve para almacenar distintos modelos de rociadores, cada uno con una lista de dimensiones comerciales.

Durante la edición de propiedades de un rociador se deberá asignar una Serie de los existentes en los Modelos de esta base de datos.

Las listas presentan todos los modelos de rociadores disponibles en la base de datos, mostrando para cada uno su Referencia y la Constante de descarga.

Base de datos de Modelos de rociadores

Este cuadro de diálogo contiene los parámetros que regulan el comportamiento de un modelo de rociadores. A continuación se detalla el significado de cada uno de éstos campos:

Referencia. Sirve para identificar un grupo de estos elementos con las mismas características.

Nombre o modelo. Se utiliza para describir una serie de estos elementos con las mismas características.

Posición. Se puede seleccionar entre las siguientes posiciones de los dispositivos para los rociadores:

• Colgante.
• Montante.
• De pared.
• Oculto.
• Empotrado.

Tipo de disparo. Este aspecto se tendrá en cuenta a la hora de redactar los Listados y se puede elegir entre:

• Ampolla.
• Fusible.
• Diluvio.

Forma de descarga. Se puede seleccionar entre:

• Convencional.
• Pulverizador.
• Pulverizador plano.
• CSMA (gota gorda).
• ESFR (supresión temprana).

Tipo de respuesta. Se puede elegir de la clasificación según el índice de tiempo de respuesta (RTI):

• Rápida.
• Espacial.
• Estándar A.
• Estándar B.

Temperatura (ºC). Se debe introducir la lista de temperaturas de disparo, separadas por barras inclinadas (por ejemplo, 74/96).

Normativas. Este aspecto se tendrá en cuenta a la hora de redactar los Listados y se refiere con la normativa bajo la cuál se ha fabricado o ensayado este equipo.

Código de precio. Código de esta entidad que se emplea para la generación automática de mediciones y presupuestos.

Base de datos de Series de rociadores (dentro de los Modelos)

Cuadro de diálogo que permite introducir o modificar las características principales de una serie de rociadores. Los campos del cuadro de diálogo son:

• Referencia. Sirve para identificar un grupo de estos elementos con las mismas características.
• Diámetro del orificio (mm). Este parámetro de cálculo indica el diámetro del orificio de descarga.
• K. Constante o factor de descarga del rociador.



Copyright © iMventa Ingenieros. Todos los derechos reservados.
