Descripción

Este menú incluye estas opciones de cálculo:

• Capítulo.
• Materiales.
• Opciones de cálculo.
• Opciones especiales.
• Etiquetas.

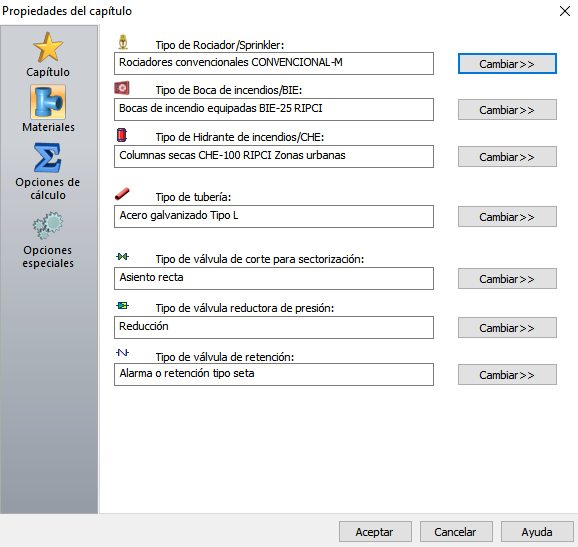

Materiales

Esta ventana muestra los tipos o modelos de materiales que tendrán por defecto los elementos que insertaremos en este capítulo:

En el caso de abrir por primera vez el capítulo deberá seleccionar con el botón, Cambiar>>, cada uno de ellos. Es importante tener definidos previamente en la Base de datos (menú Archivo) todos materiales de los componentes de nuestro proyecto para que cuando llegue a esta opción pueda seleccionarlos aunque también se podría concretar posteriormente.

Todos los componentes, materiales y accesorios de la instalación deberían estar preparados para resistir las condiciones de presión y temperatura extremas a las que pueden estar sometidos. Al igual que todos los materiales deberían ser compatibles con los fluidos de trabajo que puedan contener.

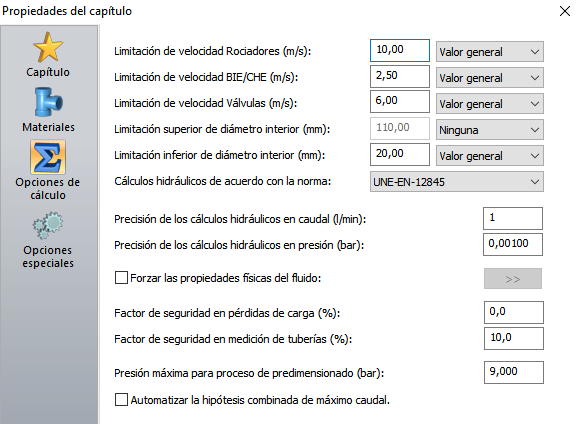

Opciones de cálculo

La definición de estas opciones sirve para establecer los principios sobre los que el programa diseñará esta instalación:

Los parámetros que aparecen a continuación establecen limitaciones de cálculo que influirán en el dimensionado del diámetro de todas las tuberías de la instalación que no tengan forzados parámetros de forma particular en sus propiedades.

El cuadro de diálogo de las propiedades de la Tubería tiene una pestaña relativa al Cálculo, en el que se pueden escoger valores particulares o límites de cálculo diferentes a estos generales, para que el cálculo de esos tramos se haga según esas consideraciones.

Cuando se establecen varias limitaciones, el programa calcula el diámetro correspondiente a cada una de ellas, quedándose con el mayor de todos.

• Limitación de velocidad Rociadores (m/s). Establece el valor de diseño de la velocidad del agua en los tramos de las tuberías que alimentan a la instalación de rociadores, a efectos del cálculo de diámetros. Normalmente se obtendrán velocidades menores a este parámetro, aunque es posible que se sobrepasen ligeramente cuando el hecho de pasar a un diámetro normalizado inmediatamente superior no sea económico.
• Limitación de velocidad BIE/CHE (m/s). Establece el valor de diseño de la velocidad del agua en los tramos de las tuberías que alimentan a la instalación de BIE e hidrantes, a efectos del cálculo de diámetros. Normalmente se obtendrán velocidades menores a este parámetro, aunque es posible que se sobrepasen ligeramente cuando el hecho de pasar a un diámetro normalizado inmediatamente superior no sea económico.
• Limitación de velocidad Válvulas (m/s). Establece el valor de diseño de la velocidad del agua en las Válvulas, a efectos del cálculo de diámetros. Normalmente se obtendrán velocidades menores a este parámetro, aunque es posible que se sobrepasen ligeramente cuando el hecho de pasar a un diámetro normalizado inmediatamente superior no sea económico.
• Limitación superior de diámetro interior (mm). Establece el valor máximo del diámetro interior en toda la instalación.
• Limitación inferior de diámetro interior (mm). Fija el diámetro interior mínimo de todos los tramos sujetos a valores generales.
• Cálculos hidráulicos de acuerdo con la norma. Existe la posibilidad de elegir entre estas dos posibilidades: UNE-EN 12845 y NFPA-13.

En algunos casos se puede optar por dos opciones:

• Ninguna. No se tendrá en cuenta esta limitación en el proceso de cálculo.
• Valor general. Se tendrá en cuenta el tipo de limitación definida para ese parámetro en el cálculo de todos los tramos en los que las opciones de cálculo hagan referencia al "Valor general".

Las siguientes opciones indican la precisión de cálculo de presión y caudal que obliga la norma UNE-EN 12845, al ser procesos de cálculo iterativo.

• Precisión de los cálculos hidráulicos en caudal (l/min).
• Precisión de los cálculos hidráulicos en presión (bar).

Si se utiliza un fluido diferente al agua, puede Forzar las propiedades físicas del fluido (viscosidad dinámica y densidad) según la temperatura de dicho fluido. Para que la ecuación de pérdidas de carga contabilice la viscosidad diferente, el programa cambia automáticamente a la fórmula de Prandtl-Colebrook. Esta ecuación es diferente a la que nos pide la norma UNE-EN 12845 de rociadores automáticos, con lo que se podría estar inclumpliendo. En el apartado 13.2.1 de dicha norma indica que las pérdidas de carga por fricción en las tuberías no debe ser menor que los resultados obtenidos con la fórmula de Hazen-Wiliams.

Además se pueden añadir unos factores de seguridad para ampliar los valores obtenidos para los resultados de:

• Factor de seguridad en pérdidas de carga (%). Este valor sirve para mayorar las pérdidas de carga por rozamiento en tuberías y por singularidades. Este parámetro no interviene en el cálculo de longitudes de las tuberías.
• Factor de seguridad en medición de tuberías (%). Utilizando este parámetro es posible introducir un margen de seguridad en las mediciones de las tuberías. Hay que tener en cuenta que no tiene ningún efecto en el cálculo de las pérdidas de carga.

La presión máxima en el proceso de cálculo, Calcular y dimensionar, que tomará el programa es:

• Presión máxima para proceso de predimensionado (bar). Se trata de la máxima presión estática que es capaz de suministrar el grupo de bombeo. Este valor límite sirve para que, durante el predimensionado, opción del menú Calcular/Calcular y dimensionar..., el programa itere los parámetros de calculo por debajo de este valor. Una vez predimensionada la instalación, ofrece unos valores orientativos para que pueda simular el punto de funcionamiento de la instalación, a presión constante o curva de bombeo.
• Automatizar la hipótesis combinada de máximo caudal.
• Cuando esta opción se activa, el programa crea automáticamente (después del cálculo) una hipótesis de cálculo denominada "Hipótesis combinada". Se forma por la combinación de las hipótesis de Rociadores, BIE y CHE de máximo caudal. Por tanto, es una hipótesis que se gestiona automáticamente y solo aparece si la instalación tiene al menos dos hipótesis con tipos de instalaciones diferentes, es decir, Rociadores+BIE, Rociadores+CHE o BIE+CHE. Dentro de estas hipótesis no se contemplan las de usuario.
• La Hipótesis combinada se genera y calcula al final de cada proceso de predimensionado o simulación, ya que se construye en base a los resultados del cálculo de las restantes hipótesis. Esta opción permite cumplir las condiciones de "Abastecimiento para un sistema combinado" de acuerdo con las normas UNE 23.500 y UNE-EN 12.845, que se pueden resumir en estos puntos: Los abastecimientos de agua para sistemas combinados son abastecimientos superiores o dobles diseñados para suministrar agua a más de un sistema de lucha contraincendios, como en el caso de sistemas combinados de hidrantes, BIEs, rociadores, etc. Los abastecimientos para sistemas combinados deben cumplir entre otras las siguientes condiciones:
  • El suministro debe ser capaz de garantizar la suma de caudales simultáneos máximos calculados para cada sistema.
  • Los caudales se ajustan a la presión requerida por el sistema más exigente.
  • La duración debe ser igual o superior a la requerida por el sistema más exigente.
• Dado que la hipótesis combinada es siempre la última en calcularse, tanto los resultados hidráulicos que se pueden obtener de cada elemento (ver Resultados) como los Listados, corresponderán a este modo de funcionamiento.

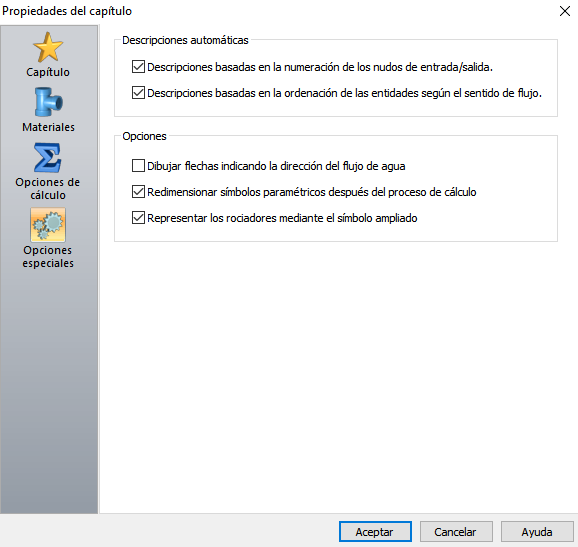

Opciones especiales

Las opciones que aparecen en este último apartado son:

Si se marcan algunas de estas opciones el programa realizará durante el proceso de cálculo un proceso de numeración y modificación de las descripciones de cada elemento de la instalación. Permitiendo que las referencias de los listados tengan una relación precisa con los elementos de los planos. Hay dos posibles modos de construcción de las descripciones:

• Descripciones basadas en la numeración de los nudos de entrada/salida. Consiste en añadir a la descripción o Referencia original del elemento los números de los nudos de conexión del dispositivo.
• Descripciones basadas en la ordenación de las entidades según el sentido del flujo. Consiste en identificar cada elemento de la instalación por un número de orden, comenzando desde el circulador y siguiendo el orden del flujo. Este número de orden se añade a la descripción o Referencia del dispositivo.

Las opciones que aparecen en este último apartado son:

• Dibujar flechas indicando la dirección del flujo del agua. Con esta opción activa, el programa dibuja en cada tubería (en el punto medio) una pequeña flecha que indica el sentido de circulación del agua. Estos símbolos de flecha están incluidas en una Capa y se podrán ocultar...
• Redimensionar  símbolos paramétricos después del proceso de cálculo. Esta opción hace que los símbolos paramétricos (depósito, grupo contraincendios...) se redibujen después del cálculo con las dimensiones reales (valores que estén definidos en la Base de datos) de los equipos seleccionados. La utilización de esta opción permite obtener un aspecto más realista de la instalación.

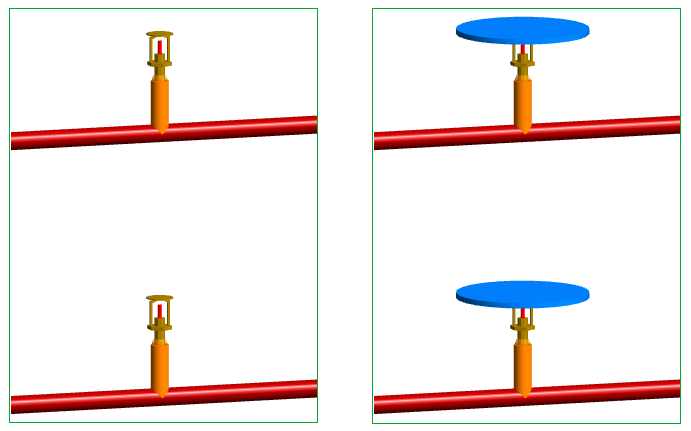

• Representar los rociadores mediante el símbolo ampliado. Los símbolos de rociadores son pequeños y en algunas ocasiones cuesta seleccionarlos. Para facilitar esta opción, se puede ampliar el símbolo (círculo azul) activando esta función.
•
