Zona de rociadores
	TeKton3D / TK-EXA / Menú Insertar / Recinto o Espacio / Zona de rociadores	Ayuda iMventa Ingenieros

Descripción

Una Zona de rociadores define los parámetros de cálculo para un grupo de Rociadores y se puede encontrar distribuida en varios Recintos o Espacios.

Los elementos que se encuentren dentro del Recinto o Espacio se asociarán automáticamente con su Zona de rociadores correspondiente. No obstante, en las propiedades de dichos elementos podrá forzar la pertenencia a otras Zonas de rociadores creadas.

El trazado de las redes de rociadores se realiza utilizando las mismas herramientas gráficas que se utilizan en otras instalaciones de TeKton3D, con posibilidad de insertar bloques, conectar mediante tuberías, importar diseños desde CAD, IFC, etc. En el caso de los rociadores, además de las opciones anteriores existe otra posibilidad que facilita la modelización: el cuadro de propiedades del espacio dispone de la solapa, Distribución automática, que facilita el dibujo de una distribución regular dentro de los límites del local y de acuerdo con unas distancias y patrones configurables.

Las propiedades y características de una Zona de rociadores tienen el acceso desde el cuadro de diálogo de los Recintos o Espacios.

 El cuadro de propiedades se compone de las siguientes opciones comunes y pestañas:

• Referencia. Nombre que identifica este elemento en los resultados y que puede modificarse de forma automática si se tiene activas algunas de las opciones del menú Datos/Generales.../Opciones especiales/Descripciones automáticas.
• Descripción. Se puede añadir una breve información que describa a esta zona y que aparecerá en los Resultados.
• Color para la representación 3D.

Actividad y almacenamiento

Las Zonas de rociadores sirven para determinar el nivel de protección necesario de acuerdo con la clasificación de la norma UNE-EN 12845, y por tanto, para definir el tipo de rociador necesario, sus parámetros de funcionamiento y las hipótesis de diseño que permitan dimensionar la instalación.

Esta pestaña sirve para ayudar a determinar qué Parámetros de cálculo o diseño son de aplicación según la norma UNE-EN 12845. No obstante, es posible introducir los Parámetros de diseño manualmente en la pestaña del siguiente apartado.

Pero antes se explican las opciones de esta pestaña, que se encuentran agrupadas por:

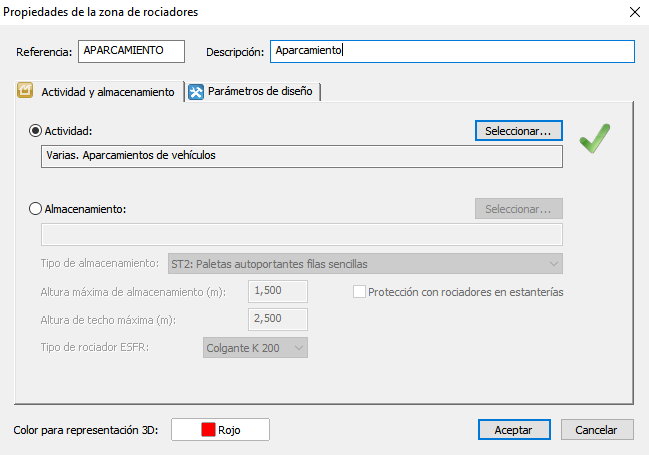

• Actividad. Mediante el botón Seleccionar... se abrirá un nuevo cuadro de diálogo donde se podrá ver y seleccionar una actividad, la cual llevará asociada un grupo de riesgo, y por tanto unas condiciones de diseño que se reflejaran en los campos de la pestaña, Parámetros de diseño. La mayoría de las actividades se han tomado del Anexo A de la UNE-EN 12845.
• Almacenamiento. Al pulsar sobre el botón Seleccionar... se abre un cuadro de diálogo con los diferentes Productos de la norma UNE-EN 12845, agrupados por tipo de protección (estándar o ESFR). Cada Producto lleva asociado una categoría. Para poder terminar de definir los Parámetros de diseño para ese almacenamiento, de deberán concretar:
  • Tipo de almacenamiento. Se distinguen seis Tipos de almacenamiento: ST1, ST2, ST3, ST4, ST5 y ST6.
  • Altura máxima de almacenamiento (m). Mediante este dato se comprueba que la altura máxima que alcanza el producto almacenado con respecto al suelo del local cumple con los criterios de la norma. Este factor influye considerablemente en la peligrosidad de un almacenamiento.
  • En el caso de que haya Rociadores intermedios (esté seleccionada la siguiente opción), la comprobación de la Altura máxima de almacenamiento se sustituye por la Altura máxima sobre el nivel superior, es decir, la altura máxima (distancia vertical) permitida de almacenamiento por encima del nivel superior de protección (nivel más alto de rociadores en estantería).
  • Protección con rociadores en estanterías (rociadores intermedios). Esta opción sólo aparece activa para almacenamientos tipo ST4, ST5 y ST6 y sirve para indicar la existencia de rociadores en planos intermedios entre el suelo y los rociadores de techo. Este dato es necesario para determinar el tipo de riesgo, pero no indica que los rociadores de la zona se calculen con los requerimientos de los rociadores intermedios, sino como rociadores de techo, salvo que el usuario fuerce las características adecuadas en el cuadro de propiedades de cada uno de los rociadores. Esta opción habilita la comprobación de la Altura máxima sobre el nivel superior, que se debe indicar en la casilla anterior.
  • Altura de techo máxima (m). Es la distancia entre el suelo del local y su techo en metros. Esta altura se utiliza en la descripción del local en los documentos del proyecto, y tiene influencia en la asignación de los parámetros de diseño para la protección ESFR (altura máxima techo). Sin embargo, no tiene relación con las cotas de los dispositivos de la instalación.
  • Tipo de rociador ESFR. Muestra un resumen del Tipo de modelo y Tamaño mínimo del rociador escogido para este Almacenamiento. Al pulsar el botón aparece un cuadro de diálogo desde el que es posible seleccionar el Tipo de rociador que se asignará a los incluidos dentro de la Zona.

Si las opciones han sido correctamente definidas, el programa indicará que los Parámetros de diseño han sido correctamente establecidos mostrando una imagen en verde ("Check"). En caso contrario, aparecerá una imagen triangular con el borde amarillo y habrá que modificar algún dato.

Parámetros de diseño

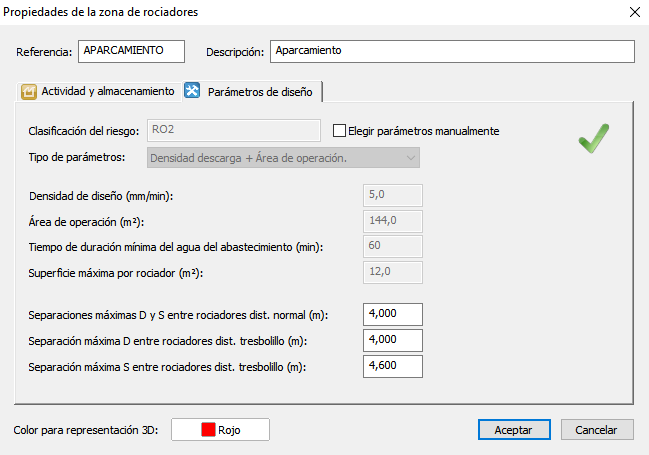

Los parámetros de cálculo que aparezcan en esta pestaña de las propiedades de una Zona de rociadores se establecerán por defecto al rellenar correctamente las opciones de la pestaña, Actividad y almacenamiento, y aquí se podrán modificar por el usuario.

Aunque TK-EXA propone el nivel de protección necesaria de acuerdo con la norma UNE-EN 12845, el usuario puede establecer una clasificación propia en base a otras normativas (por ejemplo, NFPA13, FM…). Aunque los valores que aparecen corresponden a los que la norma UNE-EN 12845 prevé para el tipo de actividad o almacenamiento, siempre es posible modificarlos a criterio del proyectista. Para ello, active la opción, Elegir parámetros manualmente, y defina qué Tipo de parámetros va a rellenar.

• Clasificación del riesgo. Tipo de riesgo dentro del que se clasifica la actividad o el producto almacenado según la UNE-EN 12845. Las abreviaturas empleadas son las siguientes:
  • RL. Riesgo ligero.
  • RO1. Riesgo ordinario tipo 1.
  • RO2. Riesgo ordinario tipo 2.
  • RO3. Riesgo ordinario tipo 3.
  • RO4. Riesgo ordinario tipo 4.
  • REP1. Riesgo extra de proceso tipo 1.
  • REP2. Riesgo extra de proceso tipo 2.
  • REP3. Riesgo extra de proceso tipo 3.
  • REP4. Riesgo extra de proceso tipo 4.
  • REA1. Riesgo extra de almacenamiento tipo 1.
  • REA2. Riesgo extra de almacenamiento tipo 2.
  • REA3. Riesgo extra de almacenamiento tipo 3.
  • REA4. Riesgo extra de almacenamiento tipo 4.
  • RESP. Riesgo especial. ESFR.
  • Protección ESFR (Respuesta Rápida Supresión Temprana).
• Tipo de parámetros. Los parámetros de diseño se escogerán, a no ser que el usuario lo haga manualmente, en función de la clasificación del riesgo aparecida en el anterior campo. Las dos posibles opciones que se pueden dar son:
  • Densidad descarga + Área de operación.
  • Presión mínima + Número de rociadores.

Por tanto, los parámetros que pueden aparecer serán:

• Densidad de diseño (mm/min). La densidad mínima de descarga, en mm/min de agua (litros/min/m²), para la que se diseña una instalación de rociadores. Se determina dividiendo la descarga de un grupo especificado de rociadores, en litros por minuto, por la superficie cubierta, en metros cuadrados.
• Área de operación (m²). El área máxima sobre la que se supone, para efectos de diseño, que se abrirán los rociadores en caso de incendio. Cuando se defina un Área de operación en un Recinto o Espacio, deberemos cubrir un área superior o igual a este valor.
• Tiempo de duración mínima del agua del abastecimiento. El abastecimiento de agua tendrá una capacidad suficiente para suministrar automáticamente las condiciones mínimas de presión y caudal del sistema durante el tiempo especificado.
• Superficie máxima por rociador (m²). Es la superficie máxima en metros cuadrados que puede cubrir cada rociador. La cobertura real protegida por cada rociador se definirá por una línea trazada equidistante de los rociadores vecinos y por los extremos de la superficie protegida.
• Presión mínima de diseño (bar). Este requisito viene establecido en la norma principalmente para los rociadores ESFR e indica el valor de la presión de funcionamiento mínima de cada rociador. Se utiliza como parámetro de cálculo en vez de la Densidad de diseño.
• Número de rociadores en funcionamiento. Este requisito viene establecido en la norma para los rociadores ESFR e indica que:
  • Para alturas menores o iguales a 4,5 metros, el número de rociadores ESFR de cubierta o techo debe ser seis.
  • Para alturas mayores a 4,5 metros, el número de rociadores ESFR de cubierta o techo debe ser doce.
• Separaciones máximas D y S entre rociadores dist. normal (m). Según el apartado 12.2 de la norma UNE-EN 12845.
• Separación máxima D entre rociadores dist. tresbolillo (m). Según el apartado 12.2 de la norma UNE-EN 12845.
• Separación máxima S entre rociadores dist. tresbolillo (m). Según el apartado 12.2 de la norma UNE-EN 12845.
