Descripción

Esta opción le permite asignar de forma rápida el nombre a los espacios del edificio. Si tiene previamente algún espacio seleccionado, esta herramienta le preguntará si desea trabajar sólo con los espacios seleccionados.

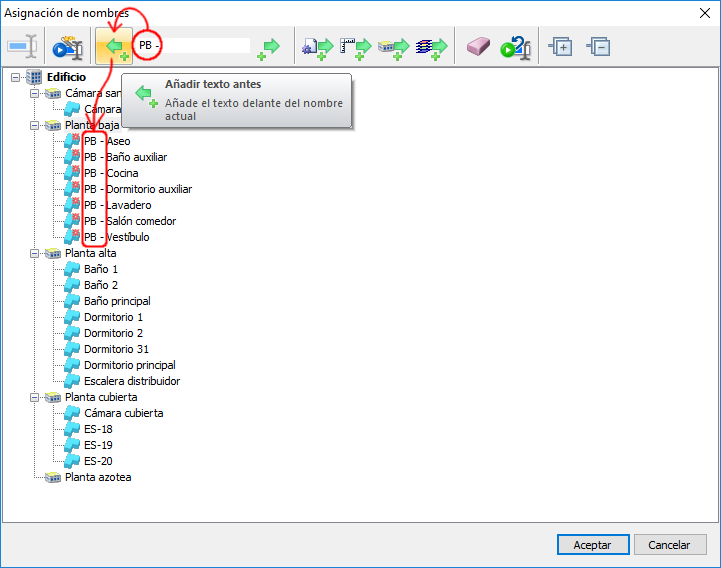

Al ejecutar esta opción, se muestra el cuadro de diálogo, Asignación de nombres,  que contiene una barra de herramientas y una ventana estructurada en forma de árbol con los espacios del edificio organizados por planta.



El funcionamiento del cuadro de diálogo consiste en seleccionar un ítem del árbol y ejecutar alguno de los comandos de la barra de herramientas para cambiar el nombre de los espacios que cuelgan de dicho ítem. Cuando un elemento ha sido modificado para cambiar su nombre, aparece con el nuevo nombre y una marca en el icono que lo identifica. Al mismo tiempo, al situar el cursor del ratón sobre el ítem, aparece una etiqueta en pantalla informando del nombre original y del nombre nuevo que será asignado al validar el cuadro de diálogo.

A continuación se enumeran los comandos disponibles:

• Cambiar nombre: cambia el nombre al elemento seleccionado actualmente en el árbol. Para ello habilita un control de edición situado en el propio ítem.

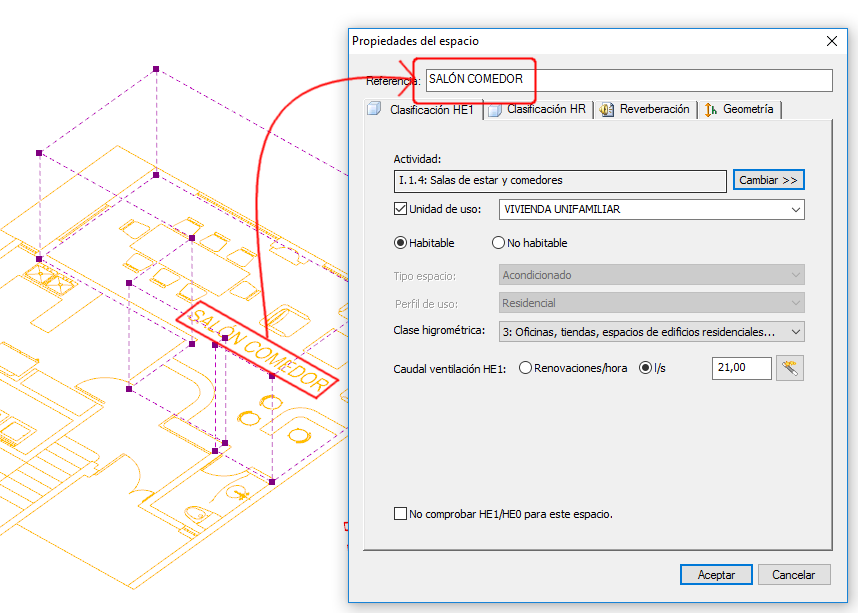

• Buscar en plantilla: este comando realiza una búsqueda de los elementos gráficos del dibujo (entidades de tipo texto) que están ubicadas en el interior de cada uno de los espacios. Si encuentra varios textos dentro de un espacio, toma el de mayor tamaño. Una vez encontrado un texto, lo asigna al espacio.



• Añadir texto antes: añade el texto introducido en la caja de edición delante del nombre actual de cada espacio.
• Cuadro de texto: campo para añadir texto alfanumérico que podrá ser utilizado con las distintas funciones.
• Añadir texto después: añade el texto introducido en la caja de edición detrás del nombre actual de cada espacio.
• Añadir descripción de la actividad: añade el nombre de la actividad detrás del nombre actual de cada espacio.
• Añadir superficie del espacio: añade la superficie de cada espacio detrás del nombre actual de cada espacio.
• Añadir nombre de planta: añade el nombre de la planta a la que pertenece el espacio.
• Añadir nombre de capa: añade el nombre de la capa a la que pertenece el elemento detrás del nombre actual de cada espacio.
• Extraer nombre parcial: asigna una parte del nombre actual situado entre separadores (cadenas entre separadores), extrayendo una subcadena dentro del nombre actual de cada espacio o bien elimina la subcadena del nombre actual.
• La regla se aplicará a todos los nombres de espacios aguas abajo del elemento seleccionado.
• a) Elegir subcadena del nombre actual.
• Por ejemplo, si el nombre del espacio está compuesto por "subcadena0 - subcadena1 - subcadena2“ y nos queremos quedar con la "subcadena2", deberemos introducir en el Cuadro de texto la posición de la "subcadena2" seguida del carácter que actúa como separador (en este caso el guión medio "2-") y, a continuación, pulsar sobre el botón Extraer nombre parcial.
• Siguiendo el mismo ejemplo, se podría tomar como separador cada espacio en blanco. De esta manera, para obtener el mismo resultado deberíamos escribir en el Cuadro de texto "4 " (4 y espacio en blanco); y hacer clic sobre el botón Extraer nombre parcial.
• b) Elimina subcadena del nombre actual.

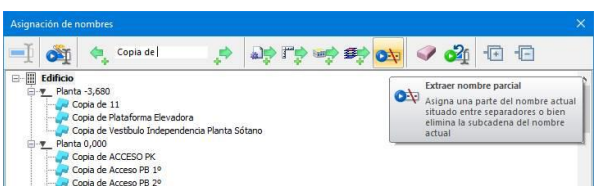

• Si en el Cuadro de texto se ponne un texto, por ejemplo "Copia de" y se hace clic sobre el botón Extraer nombre parcial, se eliminará esas subcadenas de nombres de los espacios.
•
• Borrar: elimina el nombre de los espacios que cuelgan de la rama actual.
• Restaurar nombres: esta opción restaura el nombre de todos los elementos seleccionados al valor original existente antes de ejecutar el cuadro de diálogo.
• Expandir rama: expande todos los ítems del árbol que cuelgan de la rama seleccionada.
• Contraer rama. contrae todos los ítems del árbol que cuelgan de la rama seleccionada.
