Datos de sistemas |
|
|
| TeKton3D / TK-HE0 / Menú Datos / HE0 y CEE - Definición de sistemas... / Asistente / Datos de sistemas | Ayuda iMventa Ingenieros |
Descripción
El botón Asistente se utiliza para la introducción de datos que permiten definir de forma rápida los componentes de un sistema de climatización, ACS, ventilación o energía renovable.
Al seleccionar un Tipo de sistema se deben seguir una serie de cuadros de diálogo con los que se puedan definir sus datos característicos.
En esta tabla se resumen los cuadros de diálogo de cada Tipo de sistema: (para saber más sobre cada Sistema, haga clic sobre su enlace)
|
Datos del equipo generador (Selección) |
Datos de la unidad terminal (Selección) |
Datos relativos al ACS | Sistema exclusivo de ventilación | |
| Climatización unizona | SI | SI | --- | --- |
| Calefacción multizona por agua | SI | SI | --- | --- |
| Climatización multizona con autónomos | SI | SI | --- | --- |
| Climatización multizona por conductos | SI | SI | --- | --- |
| ACS | SI | SI | SI | --- |
| Mixto calefacción y ACS | SI | SI | SI | --- |
| Sistema exclusivo de ventilación | --- | SI | --- | SI |
En este enlace se resumen los distintos tipos de sistemas contemplados por TK-HE0, así como sus aplicaciones y denominaciones comerciales utilizadas usualmente.
Los Sistemas de aerotermia no están contemplados por defecto en los sistemas
de la herramienta unificada HULC, por lo que, en caso de ser necesario, se
hace preciso seguir las indicaciones del siguiente enlace:
Sistemas de aerotermia para HULC.
- Datos del equipo generador, que incluye la Selección de equipos de climatización o Selección de caldera, en su caso.
- Datos de la unidad terminal. Incluyendo la Lista de Espacios y Unidades terminales para sistemas multizona.
- Datos relativos al ACS.
- Sistema exclusivo de ventilación.
Datos del equipo generador
Los datos relativos al equipo generador variarán dependiendo del tipo de sistema seleccionado. A continuación se muestran todas las posibles opciones:
Referencia. Descripción del equipo o sistema que no puede repetirse en otros elementos del mismo tipo en el edificio.
Tipo de equipo. Para cada Tipo de sistema que tenga un equipo generador, podrá seleccionar el Tipo de equipo de un listado. Para cada Tipo de equipo se pedirá que se complete sus datos característicos.
Además, a la derecha de ese listado hay un botón Seleccionar para poder escoger un Modelo de la base de datos, con lo que se rellenarán los datos que se pidan a continuación. De otra manera, se tendrán que rellenar de forma manual.
Capacidad de Refrigeración total nominal (kW). Este valor representa la potencia de refrigeración total (sensible más latente) que es capaz de suministrar el equipo en condiciones nominales. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT:
Condiciones Eurovent para equipos aire-aire:
Refrigeración:
- Temperatura de bulbo seco del aire a la entrada de la unidad interior: 27 ºC.
- Temperatura de bulbo húmedo del aire a la entrada de la unidad interior: 19 ºC.
- Temperatura de bulbo seco del aire a la entrada de la unidad exterior: 35 ºC.
Calefacción:
- Temperatura de bulbo seco del aire a la entrada de la unidad interior: 20 ºC.
- Temperatura de bulbo húmedo del aire a la entrada de la unidad interior: 7 ºC.
- Temperatura de bulbo seco del aire a la entrada de la unidad exterior: 6 ºC.
Las unidades utilizadas por defecto para todas las capacidades son kW, aunque es posible modificarlas desde la opción de menú Herramientas/Unidades..., tipo Potencia térmica.
Capacidad de Refrigeración sensible nominal (kW). Capacidad sensible máxima de refrigeración en condiciones nominales que el equipo es capaz de suministrar.
En el caso de no tener disponible este dato en los catálogos del fabricante, una buena aproximación suele ser el 75 % de la potencia total de refrigeración.
Consumo de Refrigeración nominal (kW). Consumo eléctrico del equipo en condiciones nominales de refrigeración, este consumo debe incluir el consumo del compresor, de los ventiladores de la unidad interior y exterior, de la electrónica y todo consumo auxiliar del equipo.
Las unidades utilizadas por defecto para todos los consumos eléctricos son kW, aunque es posible modificarlas desde la opción de menú Herramientas/Unidades..., tipo Potencia eléctrica.
Capacidad total de Calefacción nominal (kW). Capacidad calorífica máxima en condiciones nominales que la unidad terminal es capaz de suministrar al aire de la zona.
Consumo total de Calefacción nominal (kW). Consumo eléctrico del equipo en condiciones nominales de calefacción, este consumo debe incluir el consumo del compresor, de los ventiladores de la unidad interior y exterior, de la electrónica, del sistema de desescarche y todo consumo auxiliar del equipo.
Caudal de impulsión nominal (m3/h). Caudal nominal de aire impulsado al interior de los espacios acondicionados. Para equipos compactos conectados a redes de conductos que reduzca el caudal nominal, deberá introducirse el caudal resultante.
En sistemas multizona por conductos se comprueba que este caudal sea igual a la suma de los caudales de impulsión de las distintas unidades terminales a las que sirve.
Las unidades utilizadas por defecto son m³/h, aunque es posible modificarlas desde la opción de menú Herramientas/Unidades..., tipo DAC Caudal.
Rendimiento nominal (basado en PCI) (%). Rendimiento de la caldera en condiciones nominales, es decir el cociente entre la capacidad y el consumo nominal expresado en tanto por ciento.
Tipo de energía. Desplegable para la selección del tipo de energía utilizado por el equipo de producción térmica: Electricidad, Gas natural, Gasóleo, Fuel-oil, GLP, Carbón, Biomasa densificada (pelets) o Biomasa (otro tipo).
Temperatura de impulsión (ºC). Temperatura a la que el equipo generador suministra el agua a las redes de distribución y se utiliza para ajustar el rendimiento del equipo.
Caudal de ventilación (m3/h). Caudal de aire exterior impulsado por el sistema. Cuando esta propiedad sea mayor que cero, se considerará que se produce una mezcla del aire exterior de ventilación y el interior recirculado antes de que el aire pase por el equipo de tratamiento.
Número de equipos trabajando en paralelo. En este campo se indica el número de equipos de generación idénticos que abastecen al sistema y funcionan como una Central de producción.
El parámetro del sistema
Número de equipos es paralelo se utiliza
cuando el motor de cálculo es UNE-EN ISO 13790. Sin embargo,
cuando el motor de cálculo es EnergyPlus no se puede utilizar ya que este motor no
permite más de un equipo por espacio para cada servicio (calefacción o
refrigeración).
La forma rápida de tenerlo en cuenta sería definir un equipo con la capacidad y consumo total del conjunto en paralelo, o mejor definir una central térmica, en cuyo caso sí se sincronizan los datos del conjunto.
Número de sistemas idénticos en el edificio. En este campo se indica el número de sistemas de ACS idénticos que existen en el edificio. Se tiene en cuenta internamente, no se duplican los sistemas en el cuadro de diálogo Definición de sistemas para HE0 y Certificación energética.
Datos de la unidad terminal
En este cuadro de diálogo es necesario definir el nombre de la unidad terminal, marcar los espacios a los que sirve y definir las propiedades térmicas del equipo seleccionado.
Referencia. Descripción de la unidad terminal que no puede repetirse en otros elementos del mismo tipo en el edificio.
A la derecha de la Referencia se encuentra un botón para Seleccionar un modelo de la base de datos para este equipo de climatización.
Espacio / Zona. El árbol visualiza organizados por plantas los espacios habitables acondicionados que se han definido en el edificio. Tendrá que seleccionar al menos un espacio antes de validar el cuadro de diálogo.
En el caso de sistemas unizona únicamente se permite seleccionar un solo espacio por cada sistema.
También está permitido que un espacio aparezca relacionado con varias unidades terminales del mismo sistema, si el motor de cálculo de la demanda y consumo energético es la UNE-EN ISO 13790. En ese caso, durante el proceso de cálculo, su demanda energética se reparte por igual entre dichas unidades terminales.
Si el motor de cálculo es EnergyPlus, no
se permite esta situación. es decir, que haya dos, o más unidades terminales
cubriendo la demanda de refrigeración o calefacción al mismo tiempo en un
mismo espacio. Por lo que si hay varias unidades terminales de un mismo
sistema en un espacio, habrá que colocar una sola unidad terminal con la
suma de todas las potencias.
Otra situación bastante frecuente consiste en relacionar espacios con más de un sistema o unidad terminal, por ejemplo por un sistema/unidad terminal que suministra calefacción y otro distinto que suministra refrigeración.
A continuación, y dependiendo del tipo de la unidad terminal, aparecerán los campos que definen su funcionamiento.
Capacidad total de Refrigeración nominal (kW). Este valor representa la potencia de refrigeración total (sensible más latente) que es capaz de suministrar el equipo en condiciones nominales. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT:
Condiciones Eurovent para equipos aire-aire:
Refrigeración:
- Temperatura de bulbo seco del aire a la entrada de la unidad interior: 27 ºC.
- Temperatura de bulbo húmedo del aire a la entrada de la unidad interior: 19 ºC.
- Temperatura de bulbo seco del aire a la entrada de la unidad exterior: 35 ºC.
Calefacción:
- Temperatura de bulbo seco del aire a la entrada de la unidad interior: 20 ºC.
- Temperatura de bulbo húmedo del aire a la entrada de la unidad interior: 7 ºC.
- Temperatura de bulbo seco del aire a la entrada de la unidad exterior: 6 ºC.
Las unidades utilizadas por defecto son kW, aunque es posible modificarlas desde la opción de menú Herramientas/Unidades..., tipo Potencia térmica.
Capacidad de Refrigeración sensible nominal (kW). Capacidad sensible máxima de refrigeración en condiciones nominales que el equipo es capaz de suministrar.
En el caso de no tener disponible este dato en los catálogos del fabricante, una buena aproximación suele ser el 75% de la potencia total de refrigeración.
Capacidad total de Calefacción nominal (kW). Capacidad calorífica máxima en condiciones nominales que la unidad terminal es capaz de suministrar al aire de la zona.
Caudal de impulsión nominal (m³/h). Caudal nominal de aire impulsado por la unidad interior. Cuando la unidad terminal esté conectada a una red de conductos que reduzca el caudal nominal, deberá introducirse el caudal resultante.
Las unidades utilizadas por defecto son m³/h, aunque es posible modificarlas desde la opción de menú Herramientas/Unidades..., tipo DAC Caudal.
Los factores de corrección de las capacidades de las unidades terminales en función de las temperaturas o del factor de carga parcial, se tomaran de la unidad exterior correspondiente.
Caudal de Ventilación (m3/h). Este dato es el mismo que el caudal de ventilación (l/s o renovaciones/hora) calculado para el DB-HE3. Por tanto, coincidirá con el caudal de ventilación introducido en la pestaña de Datos Generales del programa HULC.
Este valor lo tomará automáticamente al seleccionar cada Espacio en este cuadro, de tal manera que se irán sumando los valores del campo, Caudal de ventilación HE1, que hay en la pestaña, Clasificación HE1, de las propiedades de un Espacio.
Las unidades utilizadas por defecto son m³/h, aunque es posible modificarlas desde la opción de menú Herramientas/Unidades..., tipo DAC Caudal.
Lista de Espacios y Unidades terminales
Este es un caso especial del cuadro de diálogo, Datos de las unidades terminales. Los sistemas Multizona están compuestos por un equipo de generación y varias unidades terminales, por ejemplo una caldera y sus radiadores, una unidad exterior de expansión directa de tipo partido con varias unidades interiores, etc.
Por lo que para cada espacio, se deberá indicar para cada Espacio las capacidades de la unidad terminal.
Añadir. Este botón crea una nueva Unidad terminal con los datos que se introduzcan en su cuadro de propiedades Datos de la unidad terminal.
Cambiar. Este botón permite modificar las características que tiene definidas la Unidad terminal añadida y seleccionada en la tabla.
Eliminar. Este botón suprime el elemento seleccionado en la lista de Espacios y Unidades terminales.
Una por espacio. Este botón está activo cuando se seleccione algunas de los dos campos potencias y permite definir de forma rápida las unidades terminales de un sistema. Funciona en combinación con los campos:
- Potencia de calefacción (W/m2). Potencia media de calefacción por unidad de superficie.
- Potencia de refrigeración (W/m2). Potencia media de refrigeración por unidad de superficie.
Cuando se pulsa este botón, el programa crea automáticamente una unidad terminal para cada uno de los espacios habitables acondicionados definidos en el edificio, asignando como potencia nominal de calefacción y/o refrigeración la definida en los cuadros de edición anteriores (si están activos) y multiplicadas por la superficie útil de cada recinto.
Por ejemplo, en un sistema de calefacción multizona con caldera y radiadores es posible definir las unidades terminales de forma automática. Para ello active la casilla Potencia de calefacción, e introduzca la potencia media por unidad de superficie, por ejemplo 90 W/m². Cuando pulse el botón Una por espacio el programa generará un radiador por cada recinto con la potencia media multiplicada por la superficie.
Una vez creadas las unidades terminales es posible utilizar los botones Eliminar para suprimir las que no existan o Cambiar para modificar la potencia en aquellas en las que su valor difiere del realmente proyectado.
Datos relativos al ACS
Los datos se pueden definir en este cuadro de diálogo pueden ser los siguientes.
Referencia. Este nombre definirá la unidad que recoge los datos relativos al ACS. El botón que aparece al lado, sólo se activa para el CTE 2013, en el CTE 2019 la fracción solar es la misma en todos los territorios.
Consumo total diario de ACS (l/día). El consumo total diario se establece en función del apartado 4.1 del Documento Básico HE4, que resumimos a continuación para el uso residencial privado:
- Vivienda 28 l/día por persona.
- Para viviendas unifamiliares:
| Número de dormitorios | Demanda de referencia a 60°C en l/día |
| 1 | 42 |
| 2 | 84 |
| 3 | 112 |
| 4 | 140 |
| 5 | 168 |
| 6 | 168 |
| 7 | 196 |
En edificios de viviendas, además hay que tener en cuenta el Factor de centralización, por lo que es recomendable realizar el cálculo de la demanda utilizando el capítulo TK-HE4 Instalaciones solares térmicas.
Las unidades utilizadas por defecto son litros/día, aunque es posible modificarlas desde la opción de menú Herramientas/Unidades..., tipo HS4 Volumen.
Temperatura de utilización (ºC). Es la temperatura de referencia para la que se ha definido el valor del consumo diario de ACS, normalmente 60 °C.
Temperatura de alimentación (ºC). Temperatura media del agua fría que alimenta al sistema de producción de ACS. Es un valor que depende de la zona climática en la que se sitúa el edificio. Este valor se obtiene automáticamente mediante el botón Cálculo automático.
Las unidades utilizadas por defecto son °C, aunque es posible modificarlas desde la opción de menú Herramientas/Unidades..., tipo Temperatura.
Fracción cubierta energía solar o renovable (%).En este apartado es necesario introducir el porcentaje de la demanda de ACS que está cubierto por sistemas de producción basados en energías renovables, normalmente por energía solar térmica.
Contribución solar mínima DB-HE4 (%). Mínimo porcentaje de la demanda de ACS que debe estar cubierto por energía solar térmica de acuerdo al apartado 2.2.1. del Documento Básico HE4 del Código Técnico de la Edificación. Este valor depende del consumo diario de ACS y de la zona climática, y puede obtenerse automáticamente mediante el botón Cálculo automático.
Depósito de acumulación ACS. Permite indicar si el sistema de producción de ACS dispone de un depósito de acumulación, en cuyo caso, y para contabilizar sus pérdidas térmicas es necesario definir los siguientes parámetros:
- Volumen de acumulación (l). Capacidad total del depósito. Las unidades utilizadas por defecto son litros, aunque es posible modificarlas desde la opción de menú Herramientas/Unidades..., tipo HS4 Volumen.
- Coeficiente de pérdidas térmicas U·A (W/K). Coeficiente de pérdidas global del depósito. Este coeficiente por la diferencia de temperaturas interior-exterior, nos dará las pérdidas de calor que sufre el depósito.
- A título orientativo, para depósitos aislados con 50 mm de espuma de poliuretano (conductividad térmica 0,03 W/m·K) y relación altura/diámetro de 1,5 los coeficientes U·A son:
| Volumen (litros) | U·A (W/K) |
| 80 | 0,62 |
| 100 | 0,72 |
| 300 | 1,50 |
| 500 | 2,10 |
| 1000 | 3,30 |
- Temperatura de consigna alta (ºC). Temperatura por encima de la cual el depósito detiene la producción de calor.
- Temperatura de consigna baja (ºC). Temperatura por debajo de la cual el depósito demanda producción de calor al sistema para mantener la temperatura del agua.
Las temperaturas de consigna del acumulador se utilizan para calcular sus
pérdidas térmicas.
El modelo utilizado para la simulación del depósito de acumulación presupone
que el agua almacenada está a la temperatura media de las de consigna y la
temperatura del ambiente es de 25 °C.
Sistema exclusivo de ventilación
La secuencia para la definición de este tipo de sistemas es la siguiente:
En primer lugar aparecerá el cuadro del asistente para selección del tipo de sistema.
A continuación se deberán seleccionar los espacios en los que el sistema actúe, considerando que se trata siempre el 100% del aire de renovación de cada espacio. En el cuadro de edición aparece el caudal total de ventilación del conjunto de espacios seleccionados.

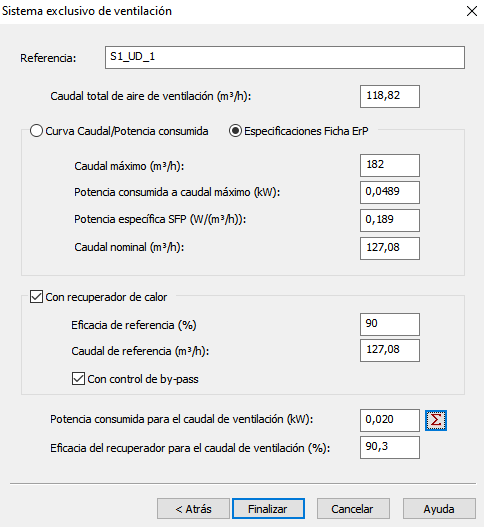

El siguiente cuadro de datos del asistente permite definir el consumo eléctrico de los ventiladores y si está disponible o no la opción de recuperación de energía. Hay dos formas de introducir el consumo: mediante la Curva caudal/potencia del ventilador, o bien mediante los datos de su Ficha ErP (directiva de ecodiseño) si está disponible.
En el caso de introducir los datos mediante la Curva caudal/Potencia consumida, marcar esta opción e introducir tres parejas de valores de caudal y de potencia, desde los valores de menor caudal (Q1, P1) a los de mayor caudal (Q3, P3).
Si los datos se introducen a través de las Especificaciones de la Ficha ErP, es necesario conocer el caudal máximo, la potencia absorbida a caudal máximo, la potencia específica, así como el caudal nominal.
Para comprobar el valor de la Potencia consumida por el sistema
para el caudal de ventilación total de los espacios asociados pulse
el botón Cálculo (
).
Todos los datos que se introduzcan deben ser conformes a la curva del ventilador y al caudal necesario para los espacios. En caso contrario la potencia resultante será un valor fuera de rango y se emitirá un mensaje indicando del error.
TeKton3D permite la definición de varios sistemas exclusivos de ventilación en el mismo edificio asociados a distintos grupos de espacios. La Herramienta Unificada Lider-Calener (HULC) no permite este tipo de definición, por lo que durante la exportación todos los sistemas de este tipo se agrupan en uno único.
Un mensaje de error que puede darse al completar los datos es: "No es
posible obtener la potencia consumida por el ventilador. Revise sus
parámetros antes de continuar". Este mensaje suele aparecer cuando no es
capaz de encontrar un punto en la curva para el caudal asignado. O bien, no
se ha refrescado el caudal con el que hay en los Espacios tras alguna
modificación.
