Descripción

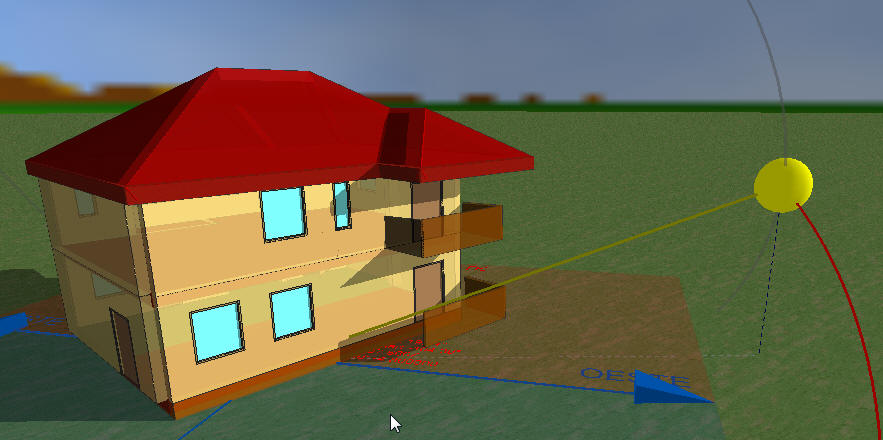

Esta opción añade al dibujo un Obstáculo que arroja sombra sobre el edificio, influyendo en el cálculo de cargas y demandas térmicas al modificar la irradiación solar sobre éste.
Un Obstáculo se define mediante una superficie plana
definida por sus vértices, aunque también se puede utilizar una las
superficies creadas como Fachadas, Particiones
horizontales... para convertirlas en un Obstáculo. Para esto último,
seleccione la entidad planta, descomponga (Menú
Edición/Descomponer) el elemento hasta que sea una superficie y
pulse sobre el botón Obstáculo
(
).
Siga los siguientes pasos para dibujar una superficie:
- La superficie se define mediante su perímetro. Marque tantos puntos
como desee, y cuando haya llegado al último, seleccione la opción del
menú Contextual/Cerrar (
). - La superficie se dibujará siempre sobre el Plano de trabajo (si tiene alguna Referencia Fija o Automática activada, podrá hacer que los puntos marcados se dibujen fuera del plano de trabajo).
- También puede forzar que la superficie sea plana con las opciones del menú Contextual/Calcular siguiente punto como.
Para editar una superficie siga los siguientes pasos:
- Puede modificar el contorno de la superficie seleccionando uno de los vértices (asas) de la superficie y moviéndolo a una nueva posición, siempre que mantenga la planicidad.
- Para añadir o eliminar vértices del contorno, seleccione cualquiera
de ellos (haciendo clic sobre uno de ellos), y haga un segundo clic con el botón derecho del ratón. Se
abrirá entonces el menú Contextual, desde el que podrá seleccionar la
opción Insertar vértice (
)
o Eliminar vértice (
). - Puede mover la superficie con la opción
del menú
Edición/Mover (
). - Puede crear una copia simétrica (eliminando o no la original) desde
la opción del menú Edición/Simetría (
). - Puede girar la superficie sobre un eje, haciendo uso de la opción
del menú
Edición/Girar 3D (
). - Puede unir dos superficies que tengan una o varias aristas en
contacto con la opción
del menú
Edición/Unir
(
).
Las sombras producidas por los Obstáculos siempre se tienen en cuenta en el cálculo de cargas (TK-CDT), aunque haya desactivado la opción del menú Datos/Generales.../Opciones de cálculo/Tener en cuenta las sombras producidas por el propio edificio, del módulo TK-CDT.
Propiedades
Si hace doble clic sobre un Obstáculo, aparecerá su cuadro de propiedades donde podrá definir un nombre para describirlo.
La única propiedad que tiene este objeto es Referencia, nombre que aparece en resultados para poder ser reconocida.
