Descripción

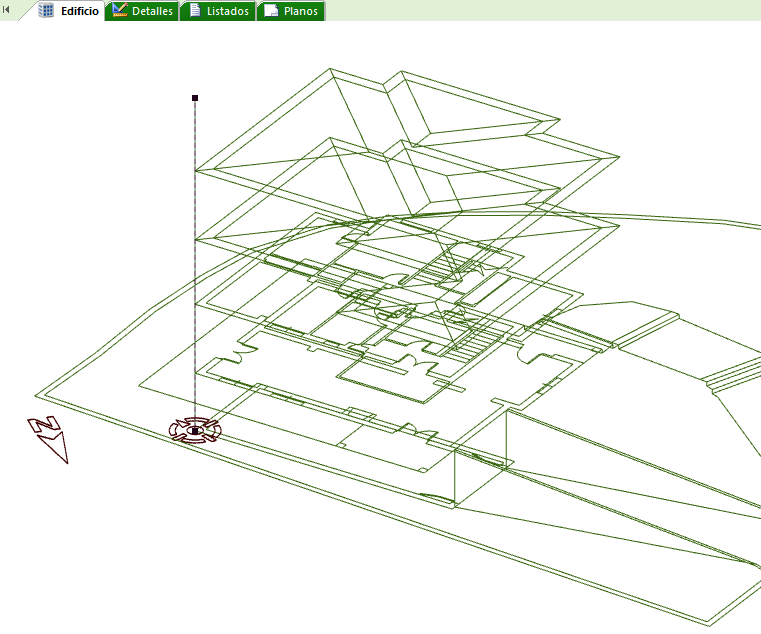

Esta opción permite colocar en el dibujo un eje Z de referencia sobre el que se ordenarán los planos de las plantas, de forma que se ordenen correctamente unas sobre otras.
Para fijar la referencia vertical es necesario que exista un punto de referencia que se repita en todas las plantas (puede ser, por ejemplo, una esquina de un pilar que se conserva en todas las plantas, el punto final de una medianería, un punto del hueco de ascensor, etc.).
Una vez que se ha colocado la Referencia vertical (puede estar cualquier planta activa), para colocar correctamente los planos de las plantas de referencia, será necesario (salvo que a la hora de dibujar los planos se haya tenido en cuenta un origen de coordenadas fijo) utilizar la opción del menú Herramientas/Alinear con referencia...
Esta herramienta se utiliza seleccionando la planta y haciendo clic sobre el punto del plano de planta que debe situarse sobre la referencia anteriormente insertada. De esta manera, el plano se moverá hasta coincidir dicho punto con la vertical de la referencia.
Propiedades
Las propiedades de esta opción son las mismas que las definidas en el menú Datos/Localización... y las mismas que las Propiedades de la Referencia vertical.
