Descripción
Las Ventanas y Puertas son huecos ejecutados en cerramientos verticales.
Se dibujan sobre cerramientos verticales ya existentes, a los que van asociados.
Para trazar una Ventana o una Puerta, basta con hacer clic en el botón
Ventana
(
)
o
el botón Puerta
(
),

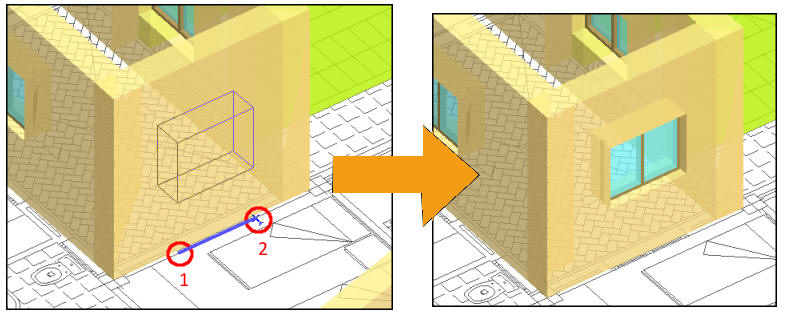

y dibujar en planta la línea que define el ancho del hueco, mediante dos puntos:
Las Ventanas y Puertas tendrán el ancho definido por el usuario al dibujarlas y la altura establecida en el menú Datos/Generales.../Opciones por defecto. Una vez creado el hueco, se pueden modificar su características geométricas en el cuadro de Propiedades del hueco/Geometría.

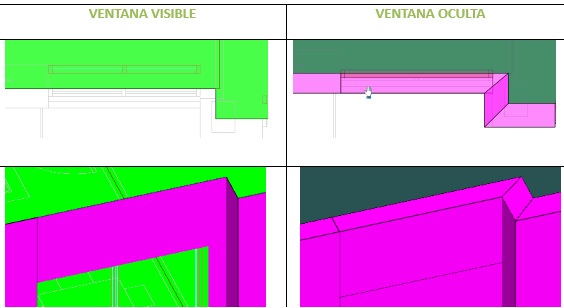

Al definir dicha línea, se deberá prestar atención en no dibujar los huecos muy cerca de las esquinas de los cerramientos, ya que al establecer los gráficos en modo Sólido puede ocultarlos. En la siguiente imagen se muestra dos Ventanas, donde la segunda se queda oculta debido al quiebro de la Fachada:
Propiedades
Al insertar una Ventana o una Puerta, se estará asignando de forma automática el Tipo constructivo definido por defecto para este elemento en Datos/Generales.../Materiales y elementos constructivos.
Si desea utilizar otro Tipo constructivo, puede
modificarla con el botón
en las
Propiedades del hueco.
Las propiedades de Ventanas y Puertas están divididas por pestañas. Para conocer más información sobre estos apartados, pinche en el enlace correspondiente:
