Bote sifónico
	TeKton3D / TK-HS5 / Menú Insertar / Bote sifónico	Ayuda iMventa Ingenieros

Descripción

El Bote sifónico es un cierre hidráulico que puede servir a varios aparatos, que no están dotados de sifón individual. Además, sirve para canalizar redes de pequeña evacuación con varios aparatos, en un único ramal.

Los bloques de botes sifónicos 3D se dimensionan y representan teniendo en cuenta la profundidad de las tuberías que conectan con ellos y, además, es posible indicar un valor para la Profundidad mínima (ver más abajo) en sus propiedades para atravesar el espesor del forjado.

Se recomienda seguir las pautas indicadas en el apartado "3.3.1 Elementos en la red de evacuación" del documento CTE-DB HS5 para este tipo de elementos.



Conexiones

El símbolo del Bote sifónico consta de varias conexiones, y una de ellas se debe utilizar como salida (un único ramal hacia la bajante, en su caso).

El punto de inserción (vértice rojo del símbolo) se coloca en la cota cero de la planta en la que estemos trabajando.

Propiedades

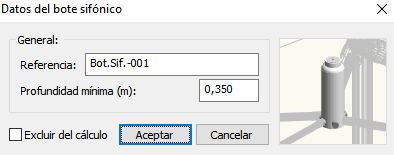

El Bote sifónico tiene propiedades específicas por definir. Al hacer doble clic sobre su símbolo, aparece un cuadro de diálogo donde se pueden especificar las siguientes propiedades:

Referencia: nombre para poder reconocer este elemento dentro de la documentación que genera el programa. Se puede generar de forma automática según lo indicado en la pestaña Etiquetas del submenú Datos/Generales...

Profundidad mínima (m). En los símbolos 3D de los botes sifónicos, se puede definir esta características, es decir, es donde tiene sentido. Esta dimensión indica la distancia entre el punto de inserción del bloque (vértice de color rojo) y el resto de puntos de conexión, situados más abajo, añadiendo 5 cm. Este valor dependerá del canto del forjado y del diámetro de los ramales conectados.

Excluir del cálculo. Al activar esta opción, lo que se permite es que no intervenga en el cálculo hidráulico. Se debe forzar su tamaño y aparecerán en todos los documentos de resultados, listados, detalles, mediciones e IFC.
